शाफ्ट कंपन और स्थिति निगरानी के लिए EPRO PR6423/10R-030 एडी करंट सेंसर
| उत्पत्ति के प्लेस | जर्मनी |
|---|---|
| ब्रांड नाम | EPRO |
| प्रमाणन | COO ,COC ,CQ |
| मॉडल संख्या | PR6423/10R-030 |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | $1999 |
| प्रसव के समय | 5-7 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 999 |
उत्पाद विवरण
| ब्रांड | ईपीआरओ | मॉडल नंबर | PR6423/10R-030 |
|---|---|---|---|
| समारोह | अच्छा | स्थिति | नया |
| गारंटी | 1 वर्ष | ||
| प्रमुखता देना | EPRO PR6423 एडी करंट सेंसर,शाफ्ट कंपन निगरानी सेंसर,स्थिति निगरानी EPRO सेंसर |
||
उत्पाद विवरण
EPRO PR6423/10R-030 शाफ्ट कंपन और स्थिति निगरानी के लिए एज करंट सेंसर
उत्पाद अवलोकन
The EPRO PR6423/10R-030 एक 8 मिमी एज करंट सेंसर है जिसे औद्योगिक घूर्णन मशीनरी में गैर-संपर्क शाफ्ट कंपन और स्थिति माप के लिए डिज़ाइन किया गया है। इसका उपयोग भाप टर्बाइन, गैस टर्बाइन, कंप्रेसर, पंप और जनरेटर की निगरानी प्रणालियों में किया जाता है, जहां शाफ्ट की गति में परिवर्तन मशीन की स्थिति के बारे में उपयोगी जानकारी प्रदान कर सकता है।
सेंसर इसके टिप और धातु शाफ्ट के बीच की दूरी को मापकर काम करता है। जब शाफ्ट चलता है, तो दूरी बदल जाती है, और सेंसर सिस्टम इस परिवर्तन को एक विद्युत संकेत में परिवर्तित करता है। एक संगत सिग्नल कन्वर्टर तब मशीन निगरानी प्रणाली द्वारा उपयोग के लिए संकेत को संसाधित करता है। यह घूर्णन भाग के साथ भौतिक संपर्क के बिना शाफ्ट की गति को मापने की अनुमति देता है।
PR6423 श्रृंखला में एक नाममात्र संवेदनशीलता है 8 V/mm, एक 2 मिमी रैखिक माप सीमा, और एक आवृत्ति प्रतिक्रिया DC से 20 kHz (-3 dB). ये सुविधाएँ शाफ्ट स्थिति माप और गतिशील कंपन निगरानी दोनों का समर्थन करती हैं। श्रृंखला को स्टेनलेस-स्टील आवास और IP66 सुरक्षा रेटिंग के साथ, मांग वाली औद्योगिक स्थितियों के लिए भी डिज़ाइन किया गया है।
The 10R संस्करण रिवर्स-माउंट डिज़ाइन का उपयोग करता है, जो तब उपयोगी हो सकता है जब प्रोब को माउंटिंग पॉइंट के पीछे से स्थापित करने की आवश्यकता हो। यह व्यवस्था इंजीनियरों को एक और विकल्प देती है जब बियरिंग हाउसिंग के आसपास की जगह सीमित होती है या सामने से पहुंच मुश्किल होती है।
मुख्य तकनीकी पैरामीटर
8 मिमी प्रोब 8 V/mm संवेदनशीलता के साथ
8 मिमी सेंसिंग टिप को औद्योगिक घूर्णन मशीनरी में शाफ्ट माप के लिए डिज़ाइन किया गया है। इसकी नाममात्र संवेदनशीलता 8 V/mm परिभाषित करती है कि प्रोब और लक्ष्य के बीच की दूरी बदलने पर आउटपुट कैसे बदलता है। यह इंजीनियरों को माप पैमाने को सेट करने और विस्थापन डेटा को सही ढंग से व्याख्या करने में मदद करता है।
प्रकाशित PR6423 श्रृंखला विनिर्देश एक रैखिक माप सीमा देता है 2 मिमी और एक प्रारंभिक वायु अंतराल 0.5 मिमी. सही अंतराल सेटिंग महत्वपूर्ण है क्योंकि रैखिक सीमा के बाहर संचालन से गलत रीडिंग या उपयोगी माप डेटा का नुकसान हो सकता है।
स्थापना लचीलेपन के लिए रिवर्स-माउंट डिज़ाइन
PR6423/10R-030 एक रिवर्स-माउंट व्यवस्था का उपयोग करता है। यह तब मदद कर सकता है जब माउंटिंग स्थान सुविधाजनक सामने पहुंच की अनुमति नहीं देता है या जब प्रोब को बियरिंग हाउसिंग में एक विशिष्ट उद्घाटन के माध्यम से फिट करने की आवश्यकता होती है।
स्थापना से पहले, इंजीनियरों को माउंटिंग थ्रेड, उपलब्ध स्थान, प्रोब स्थिति और केबल मार्ग की पुष्टि करनी चाहिए। रिवर्स-माउंट संरचना को वास्तविक स्थापना ड्राइंग से मेल खाना चाहिए न कि केवल इसलिए चुना जाना चाहिए क्योंकि प्रोब व्यास मूल भाग के समान है।
तकनीकी विशिष्टताएँ
| पैरामीटर | विवरण |
|---|---|
| मॉडल संख्या | PR6423/10R-030 |
| अन्य मॉडल | PR6424/000-100 PR6424/002-030 PR6424/002-131+CON031 PR6424/006-030 PR6424/010-040+CON011 PR6424/010-100 PR6424/010-100+CON021 PR6424/010-131+CON031 |

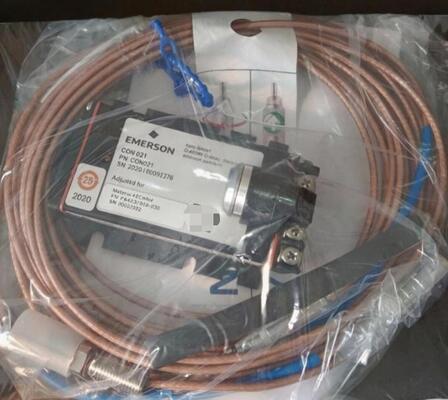

उत्पाद छवि
इंजीनियरिंग सिफारिशें
- प्रोब गैप को सावधानी से सेट करें।
प्रकाशित PR6423 श्रृंखला डेटा एक प्रारंभिक वायु अंतराल देता है 0.5 मिमी और एक रैखिक माप सीमा 2 मिमी. सही स्थापना अंतराल निर्माता के निर्देशों और जुड़े कन्वर्टर के अनुसार सेट किया जाना चाहिए। जब एक परिभाषित वोल्टेज या अंशांकन विधि उपलब्ध हो तो केवल आंख से गैप सेट न करें। - शाफ्ट सामग्री और सतह की जाँच करें।
PR6423 श्रृंखला के लिए निर्दिष्ट मानक अंशांकन लक्ष्य फेरोमैग्नेटिक स्टील है, जैसे 42CrMo4 / AISI 4140. विभिन्न लक्ष्य सामग्री या सतह की स्थिति सेंसर प्रतिक्रिया को बदल सकती है। यदि वास्तविक शाफ्ट सामग्री मानक लक्ष्य से भिन्न है, तो सुरक्षा या रखरखाव निर्णयों के लिए रीडिंग का उपयोग करने से पहले संगतता की पुष्टि करें। - प्रोब को सही कन्वर्टर से मिलाएं।
PR6423 एक माप प्रणाली का हिस्सा है और इसे एक संगत सिग्नल कन्वर्टर से जोड़ा जाना चाहिए। जब एक प्रोब को बदल रहे हों, तो पूर्ण मॉडल संख्या, माउंटिंग प्रकार, केबल कॉन्फ़िगरेशन, कनेक्टर और कन्वर्टर मॉडल की जाँच करें। एक प्रोब जो यांत्रिक रूप से फिट बैठता है, वह अनुपयुक्त हो सकता है यदि उसका विद्युत कॉन्फ़िगरेशन स्थापित प्रणाली से मेल नहीं खाता है।
वैश्विक अनुप्रयोग
- एशिया प्रशांत: चीन, दक्षिण कोरिया, जापान, भारत, दक्षिण पूर्व एशिया
- मध्य पूर्व: सऊदी अरब, यूएई, कतर
- उत्तरी अमेरिका: संयुक्त राज्य अमेरिका, कनाडा
- यूरोप: जर्मनी, यूनाइटेड किंगडम, फ्रांस, रूस, तुर्की
- लैटिन अमेरिका: ब्राजील, अर्जेंटीना, मैक्सिको
विशिष्ट अनुप्रयोग
- घूर्णन मशीनरी ऑनलाइन सुरक्षा प्रणाली
- कंपन और शाफ्ट-स्थिति निगरानी
- भाप टर्बाइन और कंप्रेसर सुरक्षा पर्यवेक्षण
- बड़े पंखे, जनरेटर और उच्च गति पंप की स्थिति की निगरानी
- तेल और गैस सुविधाएं
- रासायनिक प्रसंस्करण संयंत्र
- बिजली उत्पादन सुविधाएं
- धातु प्रसंस्करण और कोयला-रासायनिक संयंत्र
परियोजना केस स्टडी
एक विशिष्ट कंप्रेसर रखरखाव कार्य में, निरीक्षण के दौरान दोष पाए जाने के बाद एक शाफ्ट कंपन चैनल को प्रतिस्थापन प्रोब की आवश्यकता हो सकती है। रखरखाव टीम प्रतिस्थापन चुनने से पहले मौजूदा प्रोब की माउंटिंग व्यवस्था, केबल कनेक्शन, कन्वर्टर मॉडल और प्रारंभिक अंतराल की जाँच करती है।
जहां स्थापना के लिए रिवर्स-माउंट PR6423/10R-030 की आवश्यकता होती है, पूर्ण कॉन्फ़िगरेशन का मिलान मूल माप सेटअप को बहाल करने में मदद करता है। स्थापना के बाद, टीम निगरानी चैनल को सेवा में वापस करने से पहले प्रोब गैप और सिग्नल आउटपुट को सत्यापित करती है।
हमारे लाभ
- 40+ देशों को निर्यात
- पूर्ण बिक्री के बाद सेवा
- निरंतर उपलब्धता सुनिश्चित करने वाली स्थिर आपूर्ति श्रृंखला
- सीओओ, सीओसी और सीक्यू प्रमाणन समर्थन
- तेजी से कोटेशन प्रतिक्रिया
अक्सर पूछे जाने वाले प्रश्न
1. रिवर्स-माउंट प्रोब क्यों चुनें?
सामने से पहुंच प्रतिबंधित होने पर या माउंटिंग व्यवस्था के लिए पीछे से स्थापना की आवश्यकता होने पर एक रिवर्स-माउंट डिज़ाइन उपयोगी हो सकता है। ऑर्डर करने से पहले माउंटिंग आयामों और उपलब्ध स्थान की जाँच की जानी चाहिए।
2. PR6423 श्रृंखला की संवेदनशीलता क्या है?
प्रकाशित नाममात्र संवेदनशीलता है 8 V/mm. यह मान प्रोब-से-लक्ष्य दूरी में दिए गए परिवर्तन के लिए आउटपुट परिवर्तन का वर्णन करता है और माप प्रणाली को स्थापित करते समय उपयोग किया जाता है।
3. EPRO PR6423/10R-030 क्या मापता है?
यह बिना संपर्क के प्रोब टिप और धातु लक्ष्य के बीच की दूरी को मापता है। एक संगत प्रणाली में, इस संकेत का उपयोग सापेक्ष शाफ्ट कंपन और स्थिति माप के लिए किया जा सकता है।
उपलब्ध स्टॉक
- 51198947-100
- 51198651-100
- 51404172-175
- PNI800
- TB511-ETH
- GSI122 244-122-000-204
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
स्थापना आवश्यकताएँ
- इष्टतम प्रदर्शन और सुरक्षा के लिए पेशेवर स्थापना आवश्यक है
- उचित माउंटिंग और पर्याप्त वेंटिलेशन सुनिश्चित करें
- सभी लागू विद्युत सुरक्षा मानकों का पालन करें
