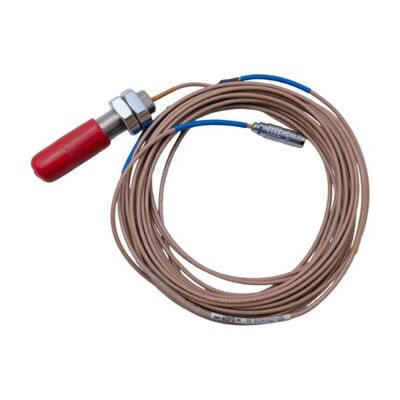

EPRO PR6424/003-030 बड़े शाफ्ट कंपन और स्थिति निगरानी के लिए एडी करंट सेंसर
| उत्पत्ति के प्लेस | जर्मनी |
|---|---|
| ब्रांड नाम | EPRO |
| प्रमाणन | COO ,COC ,CQ |
| मॉडल संख्या | पीआर6424/003-030 |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | $2999 |
| प्रसव के समय | 5-7 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 999 |
उत्पाद विवरण
| गारंटी | 1 वर्ष | ब्रांड | ईपीआरओ |
|---|---|---|---|
| मॉडल नंबर | पीआर6424/003-030 | समारोह | अच्छा |
| स्थिति | नया | ||
| प्रमुखता देना | एडी करंट सेंसर शाफ्ट कंपन,PR6424 स्थिति निगरानी सेंसर,पीएलसी एडी करंट सेंसर मॉड्यूल |
||
उत्पाद विवरण
EPRO PR6424/003-030 बड़े शाफ्ट कंपन और स्थिति निगरानी के लिए एज करंट सेंसर
उत्पाद अवलोकन
यह EPRO PR6424/003-030 एक गैर-संपर्क एज करंट सेंसर है जिसे बड़े घूमने वाली मशीनों में शाफ्ट कंपन, अक्षीय स्थिति और अन्य गति को मापने के लिए डिज़ाइन किया गया है। इसका उपयोग भाप टर्बाइन, गैस टर्बाइन, कंप्रेसर, पंप और जनरेटर जैसे उपकरणों के लिए मशीनरी निगरानी प्रणालियों में किया जाता है।
एक संपर्क सेंसर के विपरीत, PR6424 अपने प्रोब टिप और धातु शाफ्ट के बीच के गैप को घूमती सतह को छुए बिना मापता है। जैसे ही शाफ्ट चलता है, गैप बदलता है और सेंसर सिस्टम इस बदलाव को एक विद्युत संकेत में परिवर्तित करता है। इस संकेत का उपयोग संगत निगरानी प्रणाली द्वारा शाफ्ट की गति को ट्रैक करने और मशीन की स्थिति में बदलाव का पता लगाने के लिए किया जा सकता है।
PR6424 एक 16 मिमी प्रोब टिप का उपयोग करता है और इसमें nominal संवेदनशीलता 4 V/mm है जिसमें ±1.5% से अधिक की रैखिकता त्रुटि नहीं है। इसकी स्थिर माप सीमा ±2.0 मिमी है, और इसकी आवृत्ति प्रतिक्रिया -3 dB बिंदु पर DC से 20 kHz तक फैली हुई है। ये विशेषताएं इसे उन अनुप्रयोगों के लिए उपयुक्त बनाती हैं जिन्हें शाफ्ट स्थिति डेटा और गतिशील कंपन दोनों मापों की आवश्यकता होती है।
रखरखाव और प्रतिस्थापन कार्य के लिए, पूर्ण मॉडल संख्या महत्वपूर्ण है। आवश्यक माप प्रदर्शन बनाए रखने के लिए प्रोब को सही सिग्नल कन्वर्टर, केबल व्यवस्था और लक्ष्य सामग्री के साथ मेल खाना चाहिए।
मुख्य तकनीकी पैरामीटर
बड़े शाफ्ट अनुप्रयोगों के लिए 16 मिमी प्रोब टिप
16 मिमी प्रोब टिप को बड़े घूमने वाले उपकरणों पर शाफ्ट की गति को मापने के लिए डिज़ाइन किया गया है। प्रकाशित संवेदनशीलता 4 V/mm (101.6 mV/mil) है, जिसमें ±1.5% से अधिक की रैखिकता त्रुटि नहीं है। यह परिभाषित आउटपुट प्रतिक्रिया निगरानी प्रणाली को मापे गए गैप परिवर्तनों को विस्थापन मानों में परिवर्तित करने में मदद करती है।
सटीक परिणामों के लिए, प्रोब को सही गैप पर स्थापित किया जाना चाहिए और मिलान सिग्नल कन्वर्टर के साथ उपयोग किया जाना चाहिए। लक्ष्य सतह और शाफ्ट सामग्री को भी सेंसर की बताई गई आवश्यकताओं को पूरा करना चाहिए।
कंपन और स्थिति डेटा के लिए विस्तृत आवृत्ति प्रतिक्रिया
PR6424 में निर्दिष्ट आवृत्ति प्रतिक्रिया DC से 20 kHz (-3 dB) है। DC प्रतिक्रिया धीमी स्थिति परिवर्तनों के माप का समर्थन करती है, जबकि व्यापक आवृत्ति सीमा प्रणाली को पूर्ण माप श्रृंखला की सीमाओं के भीतर तेज शाफ्ट गति को कैप्चर करने की अनुमति देती है।
यह तब उपयोगी होता है जब एक निगरानी व्यवस्था को शाफ्ट स्थिति और गतिशील कंपन दोनों में परिवर्तन का निरीक्षण करने की आवश्यकता होती है। वास्तविक सिस्टम प्रदर्शन अभी भी कन्वर्टर, स्थापना, लक्ष्य और निगरानी उपकरण पर निर्भर करता है।
तकनीकी विशिष्टताएँ
| मॉडल संख्या | PR6424/003-030 |
|---|---|
| अन्य मॉडल | PR6424/000-100 PR6424/002-030 PR6424/002-131+CON031 PR6424/006-030 PR6424/010-040+CON011 PR6424/010-100 PR6424/010-100+CON021 PR6424/010-131+CON031 |
उत्पाद छवि
इंजीनियरिंग सिफारिशें
- कमीशनिंग से पहले सही प्रोब गैप सेट करें।प्रोब गैप माप प्रणाली के कार्य बिंदु को प्रभावित करता है। निर्माता के स्थापना निर्देशों और मिलान कन्वर्टर विनिर्देश के अनुसार गैप सेट करें। यह न मानें कि कोई भी प्रारंभिक गैप बताई गई रैखिक सीमा प्रदान करेगा। स्थापना के बाद, आउटपुट की जांच करें और पुष्टि करें कि यह अपेक्षित ऑपरेटिंग रेंज के भीतर आता है।
- शाफ्ट सामग्री और सतह की स्थिति की जाँच करें।प्रकाशित PR6424 विनिर्देश मानक लक्ष्य सामग्री के रूप में फेरोमैग्नेटिक स्टील का उपयोग करता है। लक्ष्य सामग्री, सतह की स्थिति या ज्यामिति में अंतर गैप और आउटपुट के बीच संबंध को प्रभावित कर सकता है। यदि शाफ्ट सामग्री निर्दिष्ट लक्ष्य से भिन्न है, तो रीडिंग पर भरोसा करने से पहले पुष्टि करें कि सिस्टम उपयुक्त है।
- प्रोब, केबल और कन्वर्टर का मिलान करें।PR6424 का उपयोग संगत सिग्नल कन्वर्टर और सही केबल व्यवस्था के साथ किया जाना चाहिए। स्थापित सेंसर को बदलते समय, पूर्ण भाग संख्या, केबल की लंबाई, कनेक्टर प्रकार, माउंटिंग आयाम और कन्वर्टर मॉडल की जांच करें। एक प्रोब जो माउंटिंग होल में फिट बैठता है, वह मौजूदा माप प्रणाली के लिए स्वचालित रूप से विद्युत रूप से मेल नहीं खाता है।
वैश्विक अनुप्रयोग
- एशिया प्रशांत: चीन, दक्षिण कोरिया, जापान, भारत, दक्षिण पूर्व एशिया
- मध्य पूर्व: सऊदी अरब, यूएई, कतर
- उत्तरी अमेरिका: संयुक्त राज्य अमेरिका, कनाडा
- यूरोप: जर्मनी, यूनाइटेड किंगडम, फ्रांस, रूस, तुर्की
- लैटिन अमेरिका: ब्राजील, अर्जेंटीना, मैक्सिको
विशिष्ट अनुप्रयोग
- घूमने वाली मशीनरी ऑनलाइन सुरक्षा प्रणाली
- कंपन और शाफ्ट-स्थिति निगरानी
- भाप टर्बाइन और कंप्रेसर सुरक्षा पर्यवेक्षण
- बड़े पंखे, जनरेटर और उच्च गति पंप की स्थिति निगरानी
- तेल और गैस सुविधाएं
- रासायनिक प्रसंस्करण संयंत्र
- ऊर्जा उत्पादन सुविधाएं
- धातु प्रसंस्करण और कोयला-रासायनिक संयंत्र
परियोजना केस स्टडी
एक विशिष्ट टर्बाइन रखरखाव कार्य में, एक शाफ्ट-विस्थापन चैनल को एक नियोजित निरीक्षण के दौरान दोष पाए जाने के बाद प्रतिस्थापन सेंसर की आवश्यकता हो सकती है। रखरखाव टीम प्रतिस्थापन का चयन करने से पहले मूल मॉडल, प्रोब आयाम, माउंटिंग थ्रेड, केबल व्यवस्था और जुड़े हुए कन्वर्टर की जांच करती है।
जहां स्थापना के लिए PR6424/003-030 की आवश्यकता होती है, पूर्ण कॉन्फ़िगरेशन का मिलान मूल माप श्रृंखला को बहाल करने में मदद करता है। स्थापना के बाद, टीम प्रोब गैप की जांच करती है और निगरानी चैनल को सेवा में वापस करने से पहले सिग्नल को सत्यापित करती है।
हमारे लाभ
- 40+ देशों को निर्यात
- पूर्ण बिक्री के बाद सेवा
- निरंतर उपलब्धता सुनिश्चित करने वाली स्थिर आपूर्ति श्रृंखला
- सीओओ, सीओसी और सीक्यू प्रमाणन समर्थन
- तेजी से कोटेशन प्रतिक्रिया
अक्सर पूछे जाने वाले प्रश्न
1. PR6424/003-030 क्या मापता है?
यह प्रोब टिप और धातु लक्ष्य के बीच बिना संपर्क के गैप मापता है। एक उपयुक्त निगरानी प्रणाली में, इस संकेत का उपयोग सापेक्ष शाफ्ट कंपन, अक्षीय स्थिति और अन्य शाफ्ट गति को मापने के लिए किया जा सकता है।
2. PR6424 की संवेदनशीलता क्या है?
प्रकाशित विनिर्देश nominal संवेदनशीलता 4 V/mm (101.6 mV/mil) देता है, जिसमें ±1.5% से अधिक की रैखिकता त्रुटि नहीं है। संवेदनशीलता प्रोब-से-लक्ष्य दूरी में एक निश्चित परिवर्तन के लिए आउटपुट परिवर्तन का वर्णन करती है।
3. स्थिर माप सीमा क्या है?
प्रकाशित मानक विनिर्देश एक स्थिर सीमा ±2.0 मिमी देता है। प्रयोग करने योग्य सीमा मिलान कन्वर्टर और सही प्रोब गैप पर निर्भर करती है। इस सीमा को एक विशिष्ट स्थापना पर लागू करने से पहले पूर्ण सिस्टम डेटा की जांच करें।
उपलब्ध स्टॉक
- 51198947-100
- 51198651-100
- 51404172-175
- PNI800
- TB511-ETH
- GSI122 244-122-000-204
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
स्थापना आवश्यकताएँ
- इष्टतम प्रदर्शन और सुरक्षा के लिए पेशेवर स्थापना आवश्यक है
- उचित माउंटिंग और पर्याप्त वेंटिलेशन सुनिश्चित करें
- सभी लागू विद्युत सुरक्षा मानकों का पालन करें
