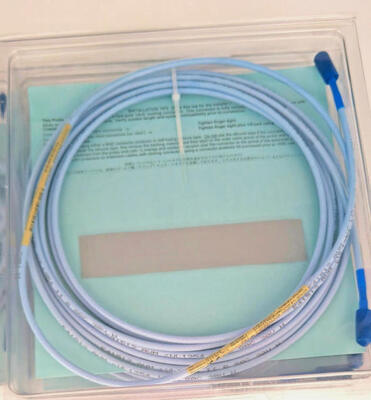

330130-040-00-05 3300 XL प्रॉक्सिमिटी मापन प्रणाली के लिए डिज़ाइन की गई 4-मीटर की स्टैंडर्ड एक्सटेंशन केबल है। यह प्रॉक्सिमिटी प्रोब को प्रॉक्सिमिटर सेंसर से जोड़ती है, जो घूमने वाली मशीनरी में शाफ्ट की गति और कंपन की निगरानी के लिए आवश्यक मापन सिग्नल ले जाती है। इसकी निर्दिष्ट लंबाई उन इंस्टॉलेशन को समायोजित करने में मदद करती है जहाँ प्रोब और सेंसर मशीन के चारों ओर विभिन्न स्थितियों में लगे होते हैं। रखरखाव टीमों के लिए, क्षतिग्रस्त कनेक्शन को बदलते समय, एक मॉनिटरिंग चैनल को बहाल करते समय, या मौजूदा सिस्टम को इच्छानुसार संचालित रखते समय सही केबल का उपयोग करना महत्वपूर्ण है।

1. लचीले इंस्टॉलेशन के लिए 4-मीटर केबल

4-मीटर की लंबाई प्रोब और सेंसर के बीच रूटिंग के लिए जगह प्रदान करती है, जिसके लिए किसी तात्कालिक केबल एक्सटेंशन की आवश्यकता नहीं होती है। यह तब उपयोगी होता है जब मॉनिटरिंग उपकरण में सीमित माउंटिंग स्पेस हो या जब सेंसर को मापन बिंदु से दूर स्थापित किया गया हो। सही रूटिंग केबल और उसके कनेक्टर्स पर अनावश्यक तनाव से बचने में भी मदद करती है।

2. लगातार सिग्नल ट्रांसमिशन के लिए डिज़ाइन किया गया

केबल प्रोब और सेंसर के बीच मापन पथ का हिस्सा है। शाफ्ट की गति और कंपन को सही ढंग से मापा जा सके, इसके लिए इसके विद्युत विशेषताओं को जुड़े हुए सिस्टम की आवश्यकताओं से मेल खाना चाहिए। इसे एक अनुपयुक्त केबल से बदलने से मापन सिग्नल प्रभावित हो सकता है और अविश्वसनीय मॉनिटरिंग परिणाम हो सकते हैं।

3. एकाधिक अनुमोदन विकल्प

उत्पाद सूचियों में उपलब्ध -05 प्रत्यय CSA, ATEX और IECEx अनुमोदनों से जुड़े संस्करण की पहचान करता है। यह विशिष्ट उपकरण अनुमोदन आवश्यकताओं वाले इंस्टॉलेशन के लिए घटकों का चयन करते समय प्रासंगिक हो सकता है। इंस्टॉलेशन से पहले हमेशा लागू प्रमाणपत्रों और परियोजना आवश्यकताओं को सत्यापित करें।

• केबल को बदलने से पहले, पुष्टि करें कि स्थापित प्रोब, एक्सटेंशन केबल और प्रॉक्सिमिटर सेंसर एक संगत प्रणाली बनाते हैं। केबल की लंबाई उस जांच का एक हिस्सा है; जुड़े हुए घटक और उनकी विद्युत आवश्यकताएं भी मेल खानी चाहिए।

• इंस्टॉलेशन के दौरान, क्षति, संदूषण या ढीले कनेक्शन के लिए दोनों कनेक्टर्स का निरीक्षण करें। केबल को अनावश्यक यांत्रिक तनाव और विद्युत हस्तक्षेप के स्रोतों से दूर रूट करें। सिस्टम दस्तावेज़ीकरण द्वारा अनुमत प्रस्तावित परिवर्तन की पुष्टि किए बिना केबल को काटें, स्प्लिस करें या प्रतिस्थापित न करें।

• प्रतिस्थापन के बाद, मॉनिटरिंग चैनल रीडिंग की तुलना उपकरण के सामान्य ऑपरेटिंग मानों से करें। यदि रीडिंग अस्थिर बनी रहती है, तो केबल को एकमात्र संभावित कारण मानने के बजाय संपूर्ण मापन पथ का निरीक्षण करें।

• घूमने वाली मशीनरी ऑनलाइन सुरक्षा प्रणाली
• कंपन और शाफ्ट-स्थिति निगरानी
• स्टीम टरबाइन और कंप्रेसर सुरक्षा पर्यवेक्षण
• बड़े पंखे, जनरेटर और उच्च गति पंप की स्थिति निगरानी
• तेल और गैस सुविधाएं
• रासायनिक प्रसंस्करण संयंत्र
• ऊर्जा उत्पादन सुविधाएं
• धातु प्रसंस्करण और कोयला-रासायनिक संयंत्र

एक बड़े औद्योगिक सुविधा में नियमित संचालन के दौरान एक उच्च गति कंप्रेसर पर अस्थिर शाफ्ट कंपन रीडिंग का अनुभव हुआ। रखरखाव इंजीनियरों ने प्रॉक्सिमिटी मापन प्रणाली का निरीक्षण किया और पाया कि एक्सटेंशन केबल को बदलने की आवश्यकता थी। टीम ने स्थापित प्रोब और प्रॉक्सिमिटर सेंसर के साथ संगतता की पुष्टि करने के बाद बेंटली 330130-040-00-05 4-मीटर एक्सटेंशन केबल का चयन किया। प्रतिस्थापन और सिस्टम जांच के बाद, निरंतर कंपन और शाफ्ट विस्थापन ट्रैकिंग के लिए मॉनिटरिंग चैनल बहाल कर दिया गया। विश्वसनीय मापन डेटा ने रखरखाव टीम को उपकरण की स्थिति का आकलन करने और अगले निर्धारित शटडाउन से पहले अनुवर्ती निरीक्षण की योजना बनाने में मदद की, जिससे अप्रत्याशित उपकरण डाउनटाइम का जोखिम कम हो गया।
