सीवी213 110-213-000-012 वेग ट्रांसड्यूसर | टरबाइन और रोटेटिंग मशीनरी मॉनिटरिंग के लिए पूर्ण कंपन सेंसर
| उत्पत्ति के प्लेस | हम |
|---|---|
| ब्रांड नाम | Proximity Sensor |
| प्रमाणन | COO ,COC ,CQ |
| मॉडल संख्या | सीवी213 110-213-000-012 |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | $7000 |
| प्रसव के समय | 5-7 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 999 |
उत्पाद विवरण
| ब्रांड | निकटता सेंसर | मॉडल नंबर | सीवी213 110-213-000-012 |
|---|---|---|---|
| समारोह | अच्छा | स्थिति | नया |
| गारंटी | 1 वर्ष | ||
| प्रमुखता देना | केसिंग कंपन के लिए मूविंग-कॉइल वेलोसिटी ट्रांसड्यूसर,निष्क्रिय स्व-उत्पादक कंपन ट्रांसड्यूसर,20 mV/mm/s संवेदनशीलता वेग ट्रांसड्यूसर |
||
उत्पाद विवरण
CV213 110-213-000-012 वेग ट्रांसड्यूसर
CV213 110-213-000-012 घूमने वाले उपकरणों के केस कंपन को मापने के लिए एक मूविंग-कॉइल वेग ट्रांसड्यूसर है। यह नाममात्र संवेदनशीलता 20 mV/mm/s के साथ ±5% सहनशीलता के साथ निष्क्रिय स्व-उत्पादक संरचना को अपनाता है।
उत्पाद अवलोकन
CV213 110-213-000-012 घूमने वाले उपकरणों के केस कंपन को मापने के लिए एक मूविंग-कॉइल वेग ट्रांसड्यूसर है। यह निष्क्रिय स्व-उत्पादक संरचना, 20 mV/mm/s की नाममात्र संवेदनशीलता ±5% सहनशीलता के साथ, आवृत्ति प्रतिक्रिया 10 हर्ट्ज से 1000 हर्ट्ज को अपनाता है। यह -29℃ से 204℃ के भीतर मज़बूती से काम करता है, सुरक्षा ग्रेड IP64 है। ट्रांसड्यूसर में कम अनुप्रस्थ संवेदनशीलता, अच्छा शॉक प्रतिरोध और दीर्घकालिक स्थिरता होती है। यह यांत्रिक कंपन को सीधे एनालॉग वोल्टेज सिग्नल में परिवर्तित करता है और निरंतर कंपन ट्रैकिंग के लिए निगरानी प्रणाली से जुड़ता है, जो भारी घूमने वाली मशीनरी की दीर्घकालिक ऑनलाइन स्थिति निगरानी के लिए उपयुक्त है।
मुख्य तकनीकी पैरामीटर
- 20 mV/mm/s संवेदनशीलता, मुख्यधारा के कंपन निगरानी रैक के साथ अच्छी तरह से मेल खाती है, सिग्नल कंडीशनिंग कार्य को कम करती है
- व्यापक ऑपरेटिंग तापमान रेंज, भाप और हाइड्रो टर्बाइनों पर उच्च तापमान वाले बेयरिंग हाउसिंग के लिए उपयुक्त
- निष्क्रिय डिजाइन, कोई पावर इनपुट नहीं, सिस्टम वायरिंग जटिलता और फील्ड विफलता जोखिम को कम करता है
आवेदन लाभ
यह असंतुलन, गलत संरेखण और बेयरिंग के क्षरण सहित यांत्रिक दोषों को प्रारंभिक चरण में पहचानने के लिए केस पूर्ण कंपन को कैप्चर करता है। निरंतर कंपन डेटा भविष्य कहनेवाला रखरखाव को लागू करने, अप्रत्याशित शटडाउन से बचने और ओवरहाल लागत को कम करने में मदद करता है। निष्क्रिय संवेदन संरचना उच्च तापमान वाले औद्योगिक स्थलों में सिस्टम की विश्वसनीयता में सुधार करती है, मशीनरी सुरक्षा इंटरलॉक के लिए मान्य कंपन इनपुट प्रदान करती है।
तकनीकी विनिर्देश
| मॉडल संख्या | CV213 110-213-000-012 |
|---|---|
| अन्य मॉडल | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |

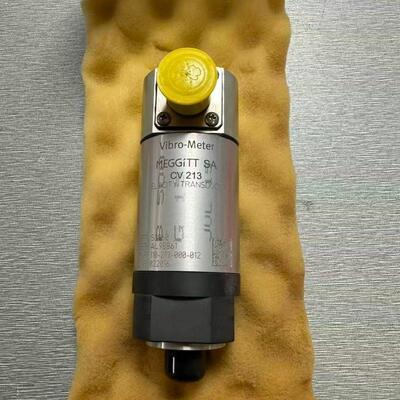

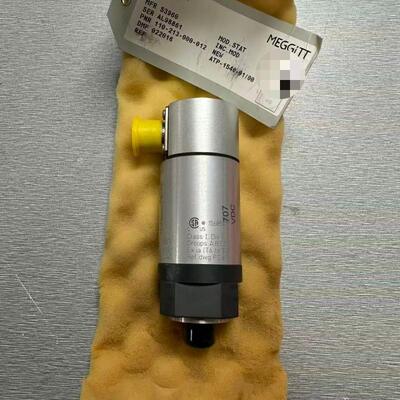

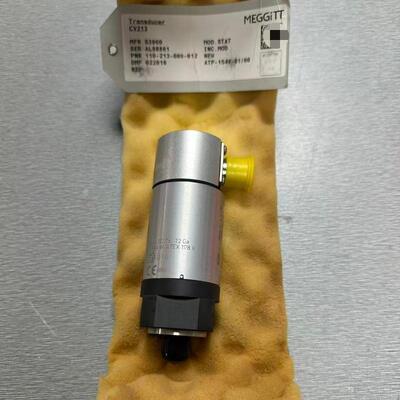

उत्पाद छवियां
इंजीनियरिंग सिफारिशें
अनुनाद से बचने के लिए ट्रांसड्यूसर को पतले पैनल से स्थापित करें। मापने वाले अक्ष को मुख्य कंपन दिशा के साथ संरेखित रखें। विद्युत चुम्बकीय हस्तक्षेप को दबाने के लिए परिरक्षित केबल और उचित ग्राउंडिंग का उपयोग करें। कमीशनिंग से पहले संवेदनशीलता और आवृत्ति प्रतिक्रिया को सत्यापित करें।
वैश्विक अनुप्रयोग
एशिया प्रशांत
चीन, दक्षिण कोरिया, जापान, भारत, दक्षिण पूर्व एशियामध्य पूर्व
सऊदी अरब, यूएई, कतरउत्तरी अमेरिका
संयुक्त राज्य अमेरिका, कनाडायूरोप
जर्मनी, यूनाइटेड किंगडम, फ्रांस, रूस, तुर्कीलैटिन अमेरिका
ब्राजील, अर्जेंटीना, मैक्सिकोविशिष्ट अनुप्रयोग
- घूमने वाली मशीनरी ऑनलाइन सुरक्षा प्रणाली
- कंपन और शाफ्ट-स्थिति निगरानी
- भाप टरबाइन और कंप्रेसर सुरक्षा पर्यवेक्षण
- बड़े पंखे, जनरेटर और उच्च गति पंप की स्थिति की निगरानी
- तेल और गैस सुविधाएं
- रासायनिक प्रसंस्करण संयंत्र
- बिजली उत्पादन सुविधाएं
- धातु प्रसंस्करण और कोयला-रासायनिक संयंत्र
परियोजना केस स्टडी
इस ट्रांसड्यूसर को एक थर्मल पावर प्लांट में 120MW भाप टरबाइन बेयरिंग निगरानी प्रणाली पर तैनात किया गया था। इसने लगातार केस कंपन वेग डेटा एकत्र किया और ऑनलाइन निगरानी रैक को सिग्नल फीड किया। 18 महीने के संचालन के बाद, सेंसर ने उच्च तापमान वाले वातावरण में स्थिर आउटपुट बनाए रखा। इसने धीरे-धीरे बेयरिंग के क्षरण का सफलतापूर्वक पता लगाया, जिससे नियोजित रखरखाव सक्षम हुआ और अनियोजित इकाई ट्रिप को रोका जा सका।
हमारे फायदे
- 40+ देशों को निर्यात
- पूर्ण बिक्री के बाद सेवा
- निरंतर उपलब्धता सुनिश्चित करने वाली स्थिर आपूर्ति श्रृंखला
- सीओओ, सीओसी और सीक्यू प्रमाणन समर्थन
- तेजी से कोटेशन प्रतिक्रिया
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: फील्ड इंस्टॉलेशन में इस वेग ट्रांसड्यूसर की प्रभावी आवृत्ति प्रतिक्रिया को कौन से कारक प्रभावित करेंगे?
ए1: मुख्य प्रभावित करने वाले कारकों में अपर्याप्त माउंटिंग कठोरता, अनुचित स्थापना कोण, ढीले फिक्सिंग बोल्ट और अत्यधिक केबल तनाव शामिल हैं। इसके अतिरिक्त, उपकरण संरचनात्मक अनुनाद और उच्च आवृत्ति विद्युत चुम्बकीय हस्तक्षेप भी ट्रांसड्यूसर की उच्च आवृत्ति प्रतिक्रिया को क्षीण करेंगे, जिससे उच्च गति की खराबी कंपन अधिग्रहण की सटीकता प्रभावित होगी।
प्रश्न 2: क्या इस ट्रांसड्यूसर और निगरानी मॉड्यूल के बीच अधिकतम केबल लंबाई पर कोई सीमा है?
ए2: हाँ। निष्क्रिय कॉइल प्रतिबाधा और सिग्नल क्षीणन विशेषताओं के अधीन, सहायक परिरक्षित केबल की एक सुरक्षित ट्रांसमिशन लंबाई सीमा होती है। अत्यधिक लंबी केबल सिग्नल आयाम क्षीणन और चरण विचलन का कारण बनेंगी, जिससे निगरानी डेटा विकृत हो जाएगा। मानक वायरिंग लंबाई विनिर्देशों का पालन करने और साइट पर मनमानी विस्तार से बचने की सिफारिश की जाती है।
प्रश्न 3: यह कैसे सत्यापित करें कि लंबे समय तक फील्ड ऑपरेशन के बाद ट्रांसड्यूसर की संवेदनशीलता में उतार-चढ़ाव आता है?
ए3: नियमित निरीक्षण के लिए पेशेवर कंपन अंशांकन तालिका का उपयोग किया जा सकता है। मानक निश्चित-आवृत्ति और निश्चित-आयाम कंपन उत्तेजना लागू करें, वास्तविक आउटपुट वोल्टेज की तुलना नाममात्र संवेदनशीलता पैरामीटर से करें। यदि त्रुटि ±5% सहनशीलता सीमा से अधिक हो जाती है, तो यह संवेदनशीलता बहाव का संकेत देता है, जिसके लिए अंशांकन या सेंसर प्रतिस्थापन की आवश्यकता होती है।
