10105/2/1 फेल-सेफ हाई-डेन्सिटी एनालॉग इनपुट मॉड्यूल
| उत्पत्ति के प्लेस | यूएसए |
|---|---|
| प्रमाणन | COO ,COC ,CQ |
| मॉडल संख्या | 10105/2/1 |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | $1000 |
| प्रसव के समय | 5-7 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 999 |
उत्पाद विवरण
| गारंटी | 1 वर्ष | मॉडल नंबर | 10105/2/1 |
|---|---|---|---|
| समारोह | अच्छा | स्थिति | नया |
| प्रमुखता देना | विफल-सुरक्षित एनालॉग इनपुट मॉड्यूल,हाई-डेन्सिटी पीएलसी मॉड्यूल,गारंटी के साथ एनालॉग इनपुट मॉड्यूल |
||
उत्पाद विवरण
10105/2/1 फेल-सेफ हाई-डेन्सिटी एनालॉग इनपुट मॉड्यूल
उत्पाद अवलोकन
यह 10105/2/1 FSC सुरक्षा नियंत्रण प्रणालियों के लिए डिज़ाइन किया गया एक फेल-सेफ हाई-डेन्सिटी एनालॉग इनपुट मॉड्यूल है। यह 16 एनालॉग इनपुट चैनल प्रदान करता है जिसमें 0-4.1 V इनपुट रेंज है, जिससे एक मॉड्यूल के भीतर कई एनालॉग फ़ील्ड सिग्नल प्राप्त किए जा सकते हैं। मॉड्यूल सिस्टम निगरानी के लिए एक बाहरी वोल्टेज रीडबैक इनपुट भी प्रदान करता है।
यह मॉड्यूल परिवर्तित एनालॉग सिग्नल प्राप्त करने के लिए डिज़ाइन किया गया है। फ़ील्ड 0-20 mA सिग्नल को FTA-T-14 फ़ील्ड टर्मिनेशन असेंबली या 10105/A/1 एनालॉग इनपुट कन्वर्ज़न मॉड्यूल के माध्यम से मॉड्यूल के साथ उपयोग के लिए परिवर्तित किया जा सकता है। थर्मोकपल या PT-100 सेंसर जैसे उपकरणों से सिग्नल को भी कनेक्शन से पहले आवश्यक करंट सिग्नल में उपयुक्त रूपांतरण की आवश्यकता होती है।
अपने 16-चैनल डिज़ाइन, फेल-सेफ इनपुट आर्किटेक्चर और अंतर्निहित डायग्नोस्टिक फ़ंक्शंस के साथ, 10105/2/1 स्थापित सुरक्षा नियंत्रण प्रणालियों में एनालॉग सिग्नल अधिग्रहण के लिए एक केंद्रीकृत समाधान प्रदान करता है।
एप्लीकेशन वैल्यू
मल्टी-चैनल एनालॉग सिग्नल अधिग्रहण के लिए: 16-चैनल कॉन्फ़िगरेशन एक मॉड्यूल के माध्यम से कई एनालॉग प्रक्रिया सिग्नल एकत्र करने की अनुमति देता है। यह I/O व्यवस्था को सरल बना सकता है जहाँ एक ही सुरक्षा नियंत्रण प्रणाली के भीतर कई माप बिंदुओं की निगरानी की आवश्यकता होती है।
सुरक्षा-उन्मुख एनालॉग निगरानी के लिए: मॉड्यूल का फेल-सेफ इनपुट डिज़ाइन और सिस्टम-नियंत्रित सेल्फ-टेस्ट फ़ंक्शन सुरक्षा-संबंधित एनालॉग सिग्नल अधिग्रहण का समर्थन करते हैं। सेल्फ-टेस्ट पूर्ण सटीकता, पूर्ण-रेंज रूपांतरण, चैनल क्रॉसस्टॉक, इनपुट फ़िल्टर और आंतरिक आपूर्ति वोल्टेज को कवर करता है, जो इनपुट मॉड्यूल के लिए डायग्नोस्टिक कवरेज प्रदान करता है।
तकनीकी विशिष्टताएँ
| मॉडल संख्या | 10105/2/1 |
|---|---|
| अन्य मॉडल | 10001/R/1, 10001/R/1, 10004/1/1, 10012/1/2, 10024/H/F, 10018/E/1 |

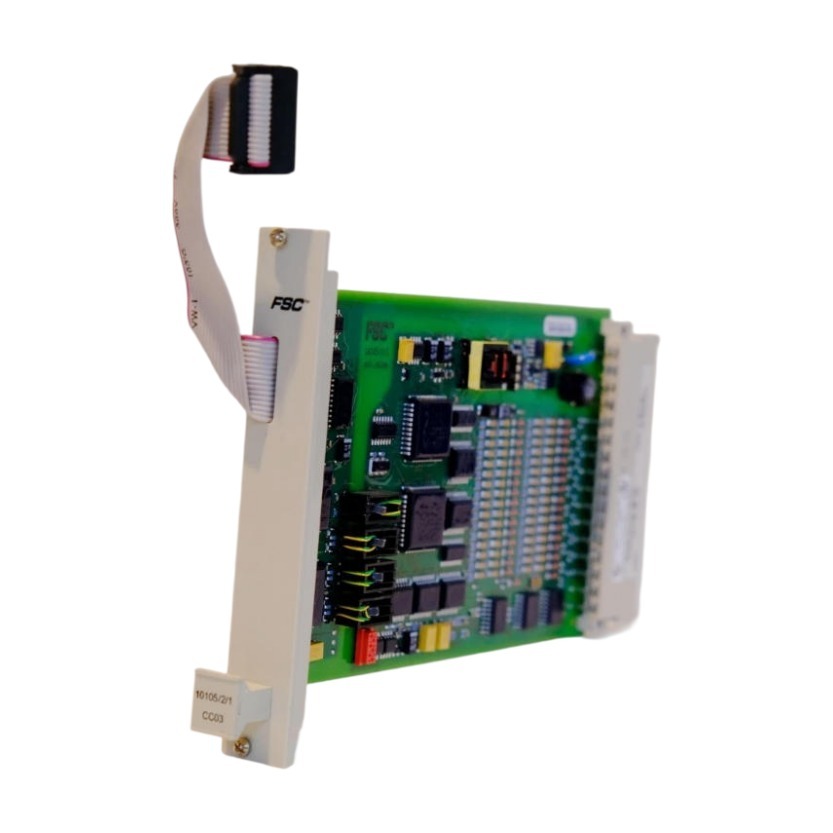

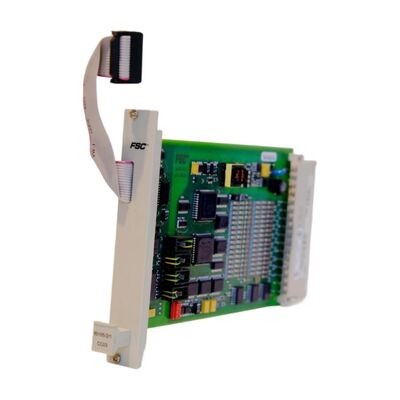

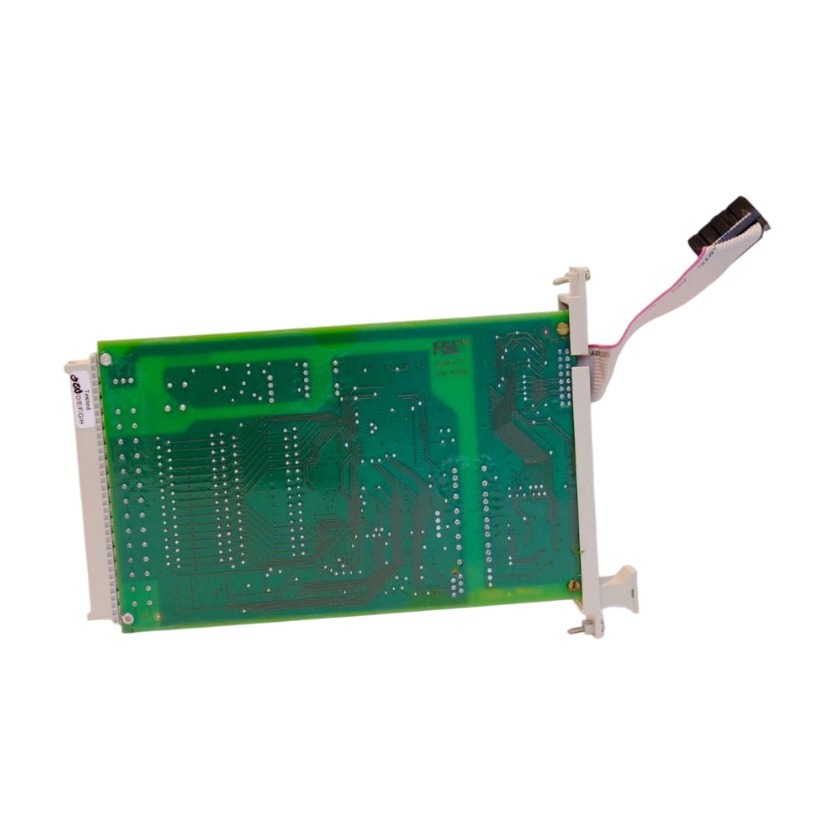

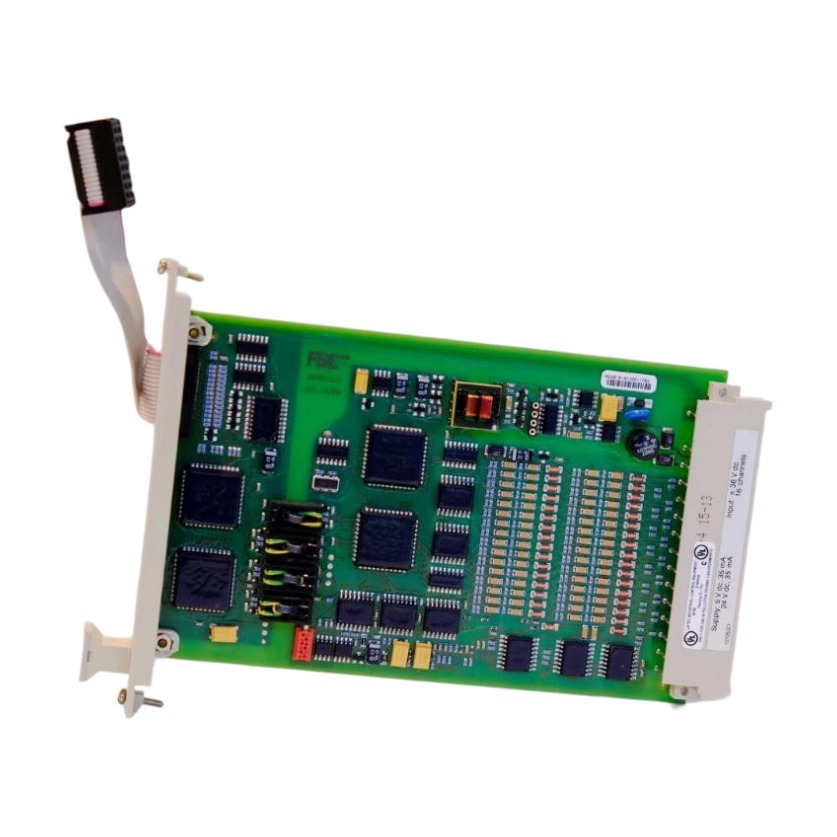

उत्पाद छवियाँ
मुख्य विशेषताएँ और लाभ
- 16-चैनल एनालॉग इनपुट: 0-4.1 V इनपुट रेंज के साथ 16 एनालॉग इनपुट चैनल प्रदान करता है, जिससे एक मॉड्यूल के माध्यम से कई एनालॉग सिग्नल एकत्र किए जा सकते हैं और FSC सिस्टम में I/O व्यवस्था को सरल बनाया जा सकता है।
- फेल-सेफ सिग्नल निगरानी: सिग्नल सटीकता, पूर्ण-रेंज रूपांतरण और चैनल क्रॉसस्टॉक के लिए जांच सहित अंतर्निहित डायग्नोस्टिक फ़ंक्शंस के साथ एक फेल-सेफ इनपुट डिज़ाइन को जोड़ता है, जो इंजीनियरों को एनालॉग इनपुट अनुभाग की स्थिति की निगरानी करने में मदद करता है।
इंजीनियरिंग नोट
जब 10105/2/1 को बदला जा रहा हो, तो इंजीनियरों को फ़ील्ड सिग्नल रूपांतरण विधि पर विशेष ध्यान देना चाहिए। मॉड्यूल स्वयं 0-4.1 V एनालॉग इनपुट स्वीकार करता है, इसलिए 0-20 mA प्रदान करने वाले फ़ील्ड डिवाइस को उचित रूपांतरण व्यवस्था के बिना सीधे कनेक्ट नहीं किया जा सकता है। इसलिए, स्थापना से पहले मौजूदा FTA-T-14 या 10105/A/1 कॉन्फ़िगरेशन की जाँच की जानी चाहिए।
कनेक्टेड सेंसर प्रकार को भी सत्यापित किया जाना चाहिए। थर्मोकपल, PT-100 और समान उपकरणों से सिग्नल को 10105/2/1 द्वारा आवश्यक इनपुट स्तर में परिवर्तित करने से पहले 0(4)-20 mA में उपयुक्त रूपांतरण की आवश्यकता होती है।स्थापित मॉड्यूल को बदलते समय पूर्ण सिग्नल पथ का मिलान करना महत्वपूर्ण है।
वैश्विक अनुप्रयोग
- एशिया प्रशांत: चीन, दक्षिण कोरिया, जापान, भारत, दक्षिण पूर्व एशिया
- मध्य पूर्व: सऊदी अरब, यूएई, कतर
- उत्तरी अमेरिका: संयुक्त राज्य अमेरिका, कनाडा
- यूरोप: जर्मनी, यूनाइटेड किंगडम, फ्रांस, रूस, तुर्की
- लैटिन अमेरिका: ब्राजील, अर्जेंटीना, मैक्सिको
विशिष्ट अनुप्रयोग
- फेल सेफ कंट्रोल (FSC) सिस्टम
- सुरक्षा इंस्ट्रूमेंटेड सिस्टम
- औद्योगिक प्रक्रिया सुरक्षा
- आपातकालीन शटडाउन अनुप्रयोग
- तेल और गैस सुविधाएं
- रासायनिक प्रसंस्करण संयंत्र
- बिजली उत्पादन सुविधाएं
- मौजूदा सुरक्षा नियंत्रण प्रणाली रखरखाव
- विरासत नियंत्रण प्रणाली जीवनचक्र समर्थन
परियोजना केस
एक स्थापित सुरक्षा नियंत्रण प्रणाली को निर्धारित रखरखाव के दौरान एक हाई-डेन्सिटी एनालॉग इनपुट मॉड्यूल को बदलने की आवश्यकता थी। 10105/2/1 को मौजूदा 16-चैनल एनालॉग इनपुट आर्किटेक्चर को बनाए रखने के लिए चुना गया था, जबकि मॉड्यूल के लिए आवश्यक इनपुट स्तर प्रदान करने के लिए स्थापित सिग्नल रूपांतरण व्यवस्था को बरकरार रखा गया था।
हमारे फायदे
- 40+ देशों को निर्यात
- पूर्ण बिक्री उपरांत सेवा
- निरंतर आपूर्ति सुनिश्चित करने के लिए स्थिर आपूर्ति श्रृंखला
- COO, COC और CQ समर्थन
- तेजी से कोटेशन प्रतिक्रिया
अक्सर पूछे जाने वाले प्रश्न
10105/2/1 की इनपुट रेंज क्या है?
मॉड्यूल में 0-4.1 V एनालॉग इनपुट रेंज और 1 MΩ से अधिक इनपुट प्रतिरोध है।
क्या 0-20 mA सिग्नल को सीधे मॉड्यूल से जोड़ा जा सकता है?
नहीं। 0-20 mA फ़ील्ड सिग्नल को 10105/2/1 से कनेक्ट करने से पहले FTA-T-14 या 10105/A/1 रूपांतरण व्यवस्था के माध्यम से एक उपयुक्त सिग्नल स्तर में परिवर्तित करने की आवश्यकता है।
मॉड्यूल कितने एनालॉग इनपुट प्रदान करता है?
10105/2/1 16 एनालॉग इनपुट चैनल प्रदान करता है। इसमें एक बाहरी वोल्टेज रीडबैक इनपुट भी शामिल है।
मॉड्यूल का सेल्फ-टेस्ट क्या कवर करता है?
सेल्फ-टेस्ट में पूर्ण सटीकता, पूर्ण-रेंज रूपांतरण, इनपुट के बीच क्रॉसस्टॉक, चैनल इनपुट फ़िल्टर और आंतरिक आपूर्ति वोल्टेज शामिल हैं।
