GE DS200UCIAG1ACC UC2000 मदरबोर्ड, 100mm चौड़ाई, 2kg वज़न और ड्राइव कंट्रोल सिस्टम के लिए 1 साल की वारंटी के साथ

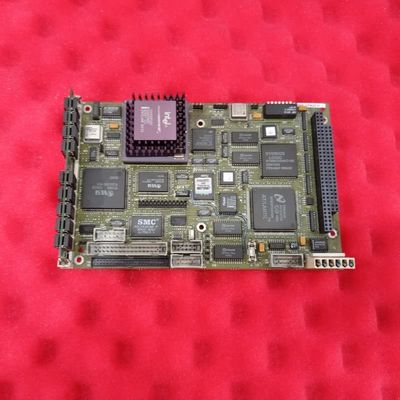

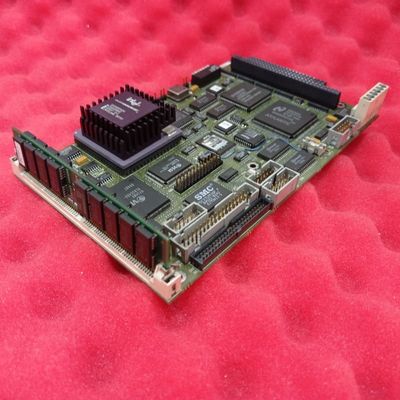

GE DS200UCIAG1ACC UC2000 मदरबोर्ड

उत्पाद विवरण:

GE DS200UCIAG1ACC GE के ड्राइव कंट्रोल सिस्टम के लिए एक महत्वपूर्ण UC2000 मदरबोर्ड है, जो विशेष रूप से सिस्टम के R कोर पर स्थित है। UC2000 लाइनअप में मुख्य प्रिंटेड वायरिंग बोर्ड के रूप में, यह प्रमुख उप-घटकों को एकीकृत करने के लिए एक केंद्रीय केंद्र के रूप में कार्य करता है: यह UCPB CPU डॉटरबोर्ड, PANA ARCNET नो-LAN ड्राइवर बोर्ड, दो GENI बोर्ड तक, और एक PDAD हार्ड ड्राइव को माउंट करने के लिए कनेक्टर प्रदान करता है। भौतिक एकीकरण से परे, यह TCSA बोर्ड से ईंधन स्किड प्रेशर सिग्नल का अनुवाद करने के लिए एक अंतर्निहित 196 माइक्रोप्रोसेसर का उपयोग करता है, फिर इन संसाधित संकेतों को सिस्टम के नियंत्रण अनुक्रम सॉफ़्टवेयर में उपयोग के लिए UCPB बोर्ड को प्रेषित करता है—सेंसर डेटा को परिचालन तर्क से जोड़ता है।

मुख्य विशेषताएं:
केंद्रीय घटक एकीकरण:इसकी मुख्य भूमिका UC2000 सिस्टम की मॉड्यूलर असेंबली को सक्षम करना है: यह UCPB CPU (सिस्टम का प्रोसेसिंग कोर), नेटवर्क संचार के लिए ARCNET ड्राइवर, विस्तारित I/O के लिए GENI बोर्ड और डेटा स्टोरेज के लिए PDAD हार्ड ड्राइव के लिए कनेक्टर होस्ट करता है। यह केंद्रीकृत माउंटिंग अलग-अलग वायरिंग को समाप्त करता है, सिस्टम आर्किटेक्चर को सुव्यवस्थित करता है और रखरखाव को सरल करता है।

अंतर्निहित सिग्नल प्रोसेसिंग:एकीकृत 196 माइक्रोप्रोसेसर TCSA बोर्ड से ईंधन स्किड प्रेशर सिग्नल का अनुवाद करने के लिए समर्पित है। यह ऑन-बोर्ड प्रोसेसिंग यह सुनिश्चित करता है कि सिग्नल UCPB बोर्ड के लिए सही ढंग से स्वरूपित हैं, नियंत्रण अनुक्रम निष्पादन में विलंबता को कम करता है और ईंधन से संबंधित टरबाइन/ड्राइव संचालन की सटीकता को बढ़ाता है—दक्षता और सुरक्षा बनाए रखने के लिए महत्वपूर्ण।

न्यूनतम, उद्देश्य-संचालित हार्डवेयर:इसमें कार्यक्षमता और निदान के लिए केवल आवश्यक हार्डवेयर शामिल हैं: 1 फ़ैक्टरी-टेस्ट-ओनली जम्पर (JP1), 2 डायग्नोस्टिक टेस्ट पॉइंट (TP1, TP2) प्रति प्रक्रिया विनिर्देशों का उपयोग किया जाता है, और LEDs (DNI) जिनकी स्थिति प्रक्रिया सॉफ़्टवेयर द्वारा परिभाषित की जाती है। इसमें एक पंखा कनेक्टर (P14) भी है जो वैकल्पिक UCPB बोर्ड पंखे को 5V बिजली की आपूर्ति करता है, CPU डॉटरबोर्ड के थर्मल प्रबंधन का समर्थन करता है।

संरचित प्रतिस्थापन प्रक्रिया:इसके प्रतिस्थापन में सुरक्षा और सटीकता को प्राथमिकता दी जाती है: उपयोगकर्ताओं को यूनिट को बंद करना होगा, शीर्ष-मध्य अंगूठे के पेंच के माध्यम से दरवाजा खोलना होगा, और पहले माइक्रोजीईएनआई डॉटरबोर्ड/कनेक्टर को डिस्कनेक्ट करना होगा। नए बोर्ड पर स्विच और पॉट्स को पुराने की सेटिंग्स से मेल खाना चाहिए; डॉटरबोर्ड को UCIA पिन की सुरक्षा के लिए धीरे से हटाया जाता है, और पुन: संयोजन सुरक्षित बैठने के लिए छह प्लास्टिक स्टैंडऑफ़ के साथ संरेखित होता है—नुकसान के जोखिम को कम करता है और प्रतिस्थापन के बाद कार्यक्षमता सुनिश्चित करता है।

R कोर-विशिष्ट डिज़ाइन:सिस्टम के R कोर के लिए अनुकूलित, यह कोर के पावर और सिग्नल पाथवे के साथ इष्टतम संगतता सुनिश्चित करता है। यह समर्पित डिज़ाइन सामान्य मदरबोर्ड के साथ आम संगतता मुद्दों से बचता है, टरबाइन या भारी-भरकम ड्राइव संचालन जैसे औद्योगिक अनुप्रयोगों में ड्राइव कंट्रोल सिस्टम की विश्वसनीयता को मजबूत करता है।
