GE DS200DCFBG1B DC POWER SUPPLY FEEDATION MARK V SERIES के लिए DIP स्विच SW6 और 12 जंपर्स के साथ

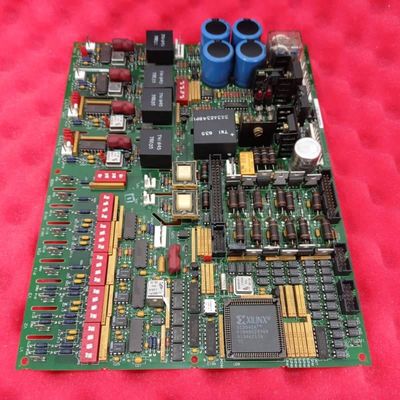

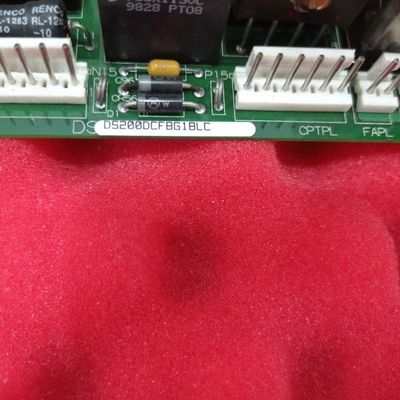

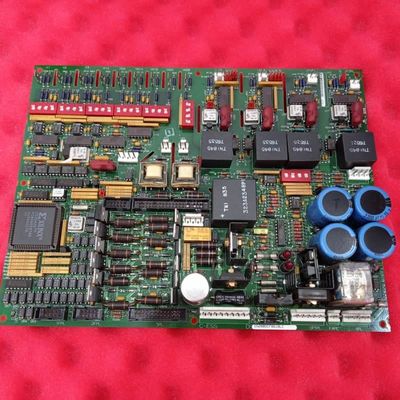

GE DS200DCFBG1B DC पावर सप्लाई फीडबैक बोर्ड

उत्पाद विवरण:

GE DS200DCFBG1B मार्क V सीरीज़ के लिए एक समर्पित पावर सप्लाई बोर्ड है, जिसे AC2000, CB2000, DC2000, FC2000, ME2000, और EX2000 सहित विभिन्न टरबाइन सिस्टम का समर्थन करने के लिए डिज़ाइन किया गया है। इसकी मुख्य भूमिका दो महत्वपूर्ण प्रकार की शक्ति प्रदान करना है: सिस्टम लॉजिक के लिए नियंत्रण-स्तर की शक्ति और थर्मल प्रबंधन के लिए बाड़े के पंखे की शक्ति, टरबाइन ड्राइव के स्थिर संचालन को सुनिश्चित करना। बिजली वितरण के अलावा, यह मोटर नियंत्रण और SCR जनरेटर ड्राइविंग के लिए सर्किट को एकीकृत करता है, जबकि SDCC/LDCC नियंत्रण बोर्ड के साथ संचार को सक्षम करता है—इसे मार्क V पावर और सिग्नल प्रबंधन के लिए एक बहुआयामी केंद्र बनाता है।

मुख्य विशेषताएं:
व्यापक सिस्टम संगतता और विशिष्ट पावर डिलीवरी

यह छह प्रमुख टरबाइन सिस्टम में काम करता है, जिसमें EX2000 के लिए अनुकूलित कार्यक्षमता है। बुनियादी बिजली आपूर्ति के विपरीत, यह संवेदनशील इलेक्ट्रॉनिक्स के लिए नियंत्रण-स्तर की शक्ति और गर्मी अपव्यय के लिए बाड़े के पंखे की शक्ति में आउटपुट को विभाजित करता है, जो टरबाइन संचालन की दोहरी महत्वपूर्ण आवश्यकताओं को संबोधित करता है। यह बहुमुखी प्रतिभा कई अलग-अलग बिजली घटकों की आवश्यकता को समाप्त करती है।

एकीकृत सर्किट और लक्षित संचार

इसमें सर्किट का एक पूरा सूट है: नियंत्रण-स्तर बिजली आपूर्ति, मोटर फील्ड पावर/आर्मेचर करंट सर्किट, एसी लाइन करंट मॉनिटरिंग, और SCR जनरेटर ड्राइवर सर्किट। SDCC/LDCC बोर्ड के साथ संचार के लिए, यह इनपुट वोल्टेज को 1PL कनेक्टर के माध्यम से भेजे गए आवृत्ति संकेतों में बदलने के लिए एक वोल्टेज-नियंत्रित ऑसिलेटर का उपयोग करता है और वोल्टेज प्रतिक्रिया के लिए एम्पलीफायर सर्किट का उपयोग करता है। DIP स्विच SW6 उपयोगकर्ताओं को मोटर वोल्टेज प्रतिक्रिया को सक्रिय रूप से स्केल करने देता है, जिससे नियंत्रण बोर्ड के साथ सटीक सिग्नल संरेखण सुनिश्चित होता है।

लचीला विन्यास और स्पष्ट निदान

सिस्टम विकल्पों के लिए 12 जंपर्स (JP) और फाइन-ट्यूनिंग के लिए 7 DIP स्विच (SW) के माध्यम से अनुकूलन सक्षम है। तीन संकेतकों के साथ निदान को सरल बनाया गया है: दो लाल एलईडी (FU2 DC नियामक के लिए CR51, FU3 DC नियामक के लिए CR55) और एक नीयन लैंप (FU1 AC लाइन स्थिति के लिए LT1), जो फ्यूज/नियामक मुद्दों के लिए तत्काल दृश्य अलर्ट प्रदान करते हैं। पांच परीक्षण बिंदु आगे वोल्टेज, सिग्नल मान और ACCT स्थिति की सीधी निगरानी की अनुमति देते हैं, जिससे समस्या निवारण सुव्यवस्थित होता है।

मजबूत सुरक्षा और कनेक्टिविटी

तीन एकीकृत सुरक्षात्मक फ्यूज ओवरकरंट जैसी त्रुटियों से बिजली में रुकावट को रोकते हैं, बोर्ड और जुड़े टरबाइन घटकों दोनों की सुरक्षा करते हैं। इसमें अन्य मार्क V सीरीज़ उत्पादों के साथ निर्बाध इंटरफेसिंग के लिए कुल 27 कनेक्टर (18 प्लग-स्टाइल, 9 स्टैब-स्टाइल) भी हैं, जो टरबाइन नियंत्रण प्रणाली में विश्वसनीय सिग्नल और पावर ट्रांसफर सुनिश्चित करते हैं।
