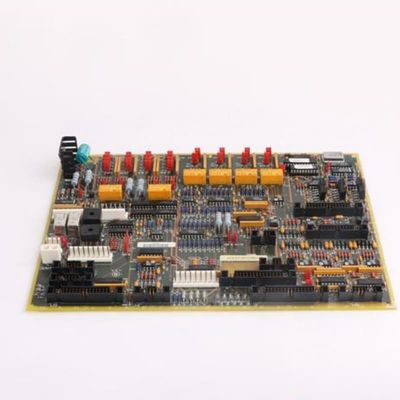

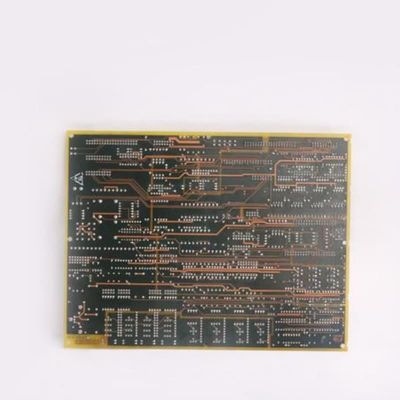

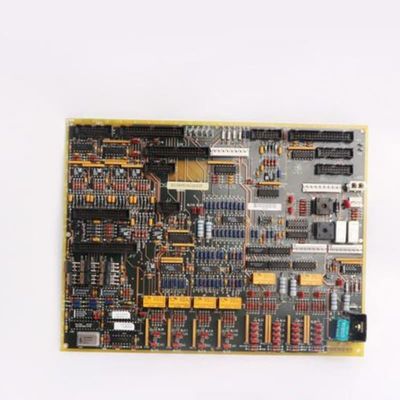

GE DS200TCQCG1BJF एनालॉग IO एक्सपेंडर बोर्ड 200 मिमी ऊंचाई 100 मिमी चौड़ाई और 2 किलोग्राम वजन के साथ टरबाइन नियंत्रण के लिए
| उत्पत्ति के प्लेस | हम |
|---|---|
| ब्रांड नाम | GE |
| मॉडल संख्या | DS200TCQCG1BJF |
| न्यूनतम आदेश मात्रा | 1PC |
| मूल्य | $2000 |
| पैकेजिंग विवरण | नया और मूल कारखाना, व्यक्तिगत बॉक्स पैकिंग |
| प्रसव के समय | 5-7 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 999PCS |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | GE DS200TCQCG1B DS200TCQCG1BJF एनालॉग IO एक्सपेंडर बोर्ड | उत्पाद आयडी | DS200TCQCG1BJF |
|---|---|---|---|
| शृंखला | मार्क वी | समारोह | असतत आउटपुट पैक |
| उत्पाद शुद्ध गहराई/लंबाई | 330 मिमी | उत्पाद शुद्ध ऊंचाई | 200 मिमी |
| उत्पाद शुद्ध चौड़ाई | 100 मिमी | उत्पाद निवल भार | 2 किलो |
| गारंटी | 1 वर्ष | ||
| प्रमुखता देना | 200 मिमी ऊंचाई एनालॉग IO विस्तारक बोर्ड,100 मिमी चौड़ाई TCQC बोर्ड,2 किलोग्राम वजन का मार्क वी विस्तारक बोर्ड |
||
उत्पाद विवरण
GE DS200TCQCG1B DS200TCQCG1BJF एनालॉग IO एक्सपेंडर बोर्ड
GE DS200TCQCG1BJFDS200TCQCG1BJF एक एनालॉग IO एक्सपेंडर बोर्ड (TCQC) है जो GE के स्पीडट्रॉनिक कंट्रोल सिस्टम के भीतर मार्क V LM सीरीज का अभिन्न अंग है। यह I/O कोर टर्मिनल बोर्ड से अतिरिक्त एनालॉग सिग्नल को प्रोसेस करने की सिस्टम की क्षमता को बढ़ाता है, टरबाइन संचालन के लिए महत्वपूर्ण डेटा के स्केलिंग, कंडीशनिंग और वितरण को संभालता है। मुख्य कार्यों में LVDT/LVDR के लिए उत्तेजना प्रदान करना, IONET कनेक्शन को समाप्त करना, और मेगावाट ट्रांसड्यूसर सिग्नल को प्रोसेस करना शामिल है—उन्हें 19PL कनेक्टर के माध्यम से STCA बोर्ड में ट्रांसमिशन से पहले स्केल करना। यह पल्स रेट इनपुट को भी कंडीशन करता है और JE कनेक्टर के माध्यम से STCA बोर्ड के साथ जनरेटर/लाइन सिग्नल का आदान-प्रदान करता है, जिससे यह निर्बाध टरबाइन नियंत्रण के लिए महत्वपूर्ण हो जाता है।
मुख्य विशेषताएं:
व्यापक सिग्नल प्रोसेसिंग और वितरण
बोर्ड विभिन्न एनालॉग सिग्नल के प्रबंधन में उत्कृष्ट है, यह मेगावाट ट्रांसड्यूसर इनपुट, पल्स रेट सिग्नल और जनरेटर/लाइन डेटा को स्केल और कंडीशन करता है। यह संसाधित संकेतों को महत्वपूर्ण घटकों तक रूट करता है—शाफ्ट स्पीड/फ्लो डेटा को JE के माध्यम से TCQA बोर्ड और मेगावाट सिग्नल को 19PL के माध्यम से STCA बोर्ड पर भेजता है। इसके अतिरिक्त, यह LVDT/LVDR के लिए उत्तेजना प्रदान करता है, जो टरबाइन एक्चुएशन के लिए आवश्यक सटीक स्थिति संवेदन सुनिश्चित करता है।
सर्वो वाल्व नियंत्रण सर्किटरी
समर्पित सर्किट सर्वो वाल्व विनियमन का प्रबंधन करते हैं, जम्पर TCQA बोर्ड से वाल्व को स्थिति देने के लिए करंट को स्केल करते हैं, संदर्भ प्रतिक्रिया और करंट रेंज हार्डवेयर के माध्यम से सेट की जाती हैं। बोर्ड सर्वो क्लैंप रिले को एकीकृत करता है जो वाल्व पर सकारात्मक करंट लागू करते हैं और सुसाइड रिले सिग्नल को ग्राउंड करते हैं ताकि वाल्व पूर्वाग्रह स्थितियों में बह सकें। सुसाइड रिले CSP से संकेतों के माध्यम से सक्रिय होते हैं जो TCQA बोर्ड के माध्यम से रूट किए जाते हैं, जो फॉल्ट स्थितियों के दौरान सुरक्षित, नियंत्रित वाल्व संचालन सुनिश्चित करते हैं।
IONET एकीकरण और सिस्टम संगतता
यह विशिष्ट कोर के लिए IONET समाप्ति की मेजबानी करता है जब वैकल्पिक 21> स्थापित होता है, स्पीडट्रॉनिक सिस्टम के भीतर संचार को बढ़ाता है। इसके मानकीकृत कनेक्टर STCA और TCQA बोर्ड के साथ निर्बाध संपर्क सुनिश्चित करते हैं, नियंत्रण वास्तुकला में सिग्नल अखंडता बनाए रखते हैं। यह एकीकरण टरबाइन सबसिस्टम को सिंक्रनाइज़ करने के लिए महत्वपूर्ण है, सेंसर से लेकर एक्चुएटर तक।
टरबाइन-विशिष्ट आवश्यकताओं के लिए अनुकूलित
उच्च-दबाव शाफ्ट स्पीड, तरल ईंधन प्रवाह, और सर्वो वाल्व नियंत्रण—गैस/स्टीम टरबाइन प्रदर्शन के लिए महत्वपूर्ण पैरामीटर—पर ध्यान केंद्रित करके, बोर्ड उद्योग-विशिष्ट मांगों को संबोधित करता है। इन संकेतों को सटीकता के साथ कंडीशन और रूट करने की इसकी क्षमता कुशल टरबाइन संचालन का समर्थन करती है, प्रतिक्रिया विलंबता को कम करती है, और बिजली उत्पादन और औद्योगिक सेटिंग्स में समग्र सिस्टम विश्वसनीयता को बढ़ाती है।
