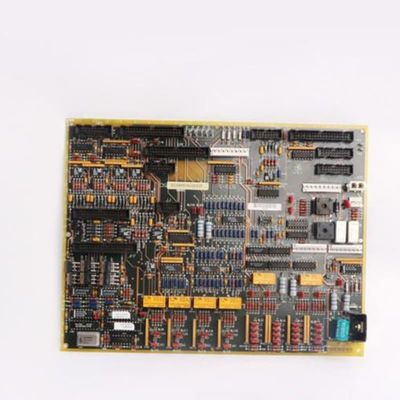

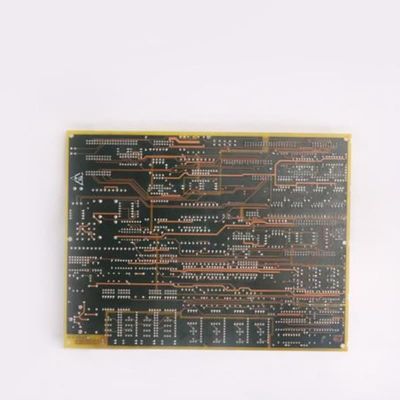

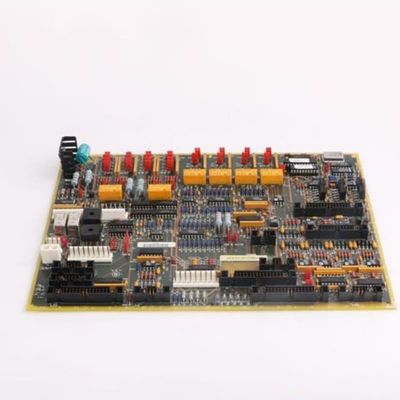

GE DS200TCQCG1B एनालॉग IO एक्सपेंडर बोर्ड व्यापक सिग्नल प्रोसेसिंग के साथ 2kg वजन और 1 साल की वारंटी

जीईDS200TCQCG1BFEयह एक एनालॉग आईओ एक्सपेंडर बोर्ड (टीसीक्यूसी) है जो जीई की स्पीडट्रॉनिक कंट्रोल सिस्टम के भीतर मार्क वी एलएम सीरीज का अभिन्न अंग है।यह I/O कोर टर्मिनल बोर्डों से अतिरिक्त एनालॉग संकेतों को संसाधित करने की प्रणाली की क्षमता को बढ़ाता है, टरबाइन संचालन के लिए महत्वपूर्ण डेटा के स्केलिंग, कंडीशनिंग और वितरण को संभालता है। प्रमुख कार्यों में एलवीडीटी/एलवीडीआर के लिए उत्तेजना प्रदान करना, आईओएनईटी कनेक्शन समाप्त करना,और मेगावाट ट्रांसड्यूसर संकेतों को संसाधित करते हुए 19PL कनेक्टर के माध्यम से STCA बोर्ड में प्रेषण से पहले उन्हें स्केलिंग करते हैंयह जेई कनेक्टर के माध्यम से एसटीसीए बोर्ड के साथ पल्स रेट इनपुट को भी कंडीशनिंग करता है और जनरेटर/लाइन सिग्नल का आदान-प्रदान करता है, जिससे टरबाइन को निर्बाध रूप से नियंत्रित करने के लिए यह महत्वपूर्ण हो जाता है।

प्रमुख विशेषताएं:
व्यापक सिग्नल प्रोसेसिंग और वितरण
यह बोर्ड विविध एनालॉग संकेतों के प्रबंधन में उत्कृष्ट है, यह मेगावाट ट्रांसड्यूसर इनपुट, पल्स दर संकेत और जनरेटर/लाइन डेटा को स्केल और स्थिति देता है।यह संसाधित संकेतों को महत्वपूर्ण घटकों तक भेजता है और 19PL के माध्यम से TCQA बोर्ड और STCA बोर्ड के लिए मेगावाट संकेतों के माध्यम से TCQA बोर्ड को शाफ्ट गति/प्रवाह डेटा भेजता है।इसके अतिरिक्त, यह एलवीडीटी/एलवीडीआर के लिए उत्तेजना प्रदान करता है, जिससे टरबाइन के संचालन के लिए आवश्यक सटीक स्थिति संवेदन सुनिश्चित होता है।

सर्वो वाल्व कंट्रोल सर्किट
समर्पित सर्किट सर्वो वाल्व विनियमन का प्रबंधन करते हैं, जंपर्स TCQA बोर्ड से पोजिशनिंग वाल्वों तक वर्तमान को स्केल करते हैं, संदर्भ प्रतिक्रिया और हार्डवेयर के माध्यम से वर्तमान सीमा निर्धारित करते हैं।बोर्ड में वाल्वों पर सकारात्मक धारा लागू करने वाले सर्वो क्लैंप रिले और वाल्वों को पूर्वाग्रह स्थितियों में बहने देने के लिए आत्मघाती रिले ग्राउंडिंग सिग्नल शामिल हैंआत्मघाती रिले सीएसपी के संकेतों के माध्यम से सक्रिय होते हैं, जो टीसीक्यूए बोर्ड के माध्यम से निर्देशित होते हैं, दोष की स्थिति के दौरान सुरक्षित, नियंत्रित वाल्व संचालन सुनिश्चित करते हैं।

आईओएनईटी एकीकरण और सिस्टम संगतता
जब वैकल्पिक 21> स्थापित होता है तो यह विशिष्ट कोरों के लिए IONET समापन की मेजबानी करता है, जिससे स्पीडट्रॉनिक प्रणाली के भीतर संचार में सुधार होता है।इसके मानकीकृत कनेक्टर एसटीसीए और टीसीक्यूए बोर्डों के साथ निर्बाध बातचीत सुनिश्चित करते हैं, नियंत्रण वास्तुकला भर में संकेत अखंडता बनाए रखने। यह एकीकरण टरबाइन उपप्रणालियों के सिंक्रनाइज़ेशन के लिए महत्वपूर्ण है, सेंसर से लेकर एक्चुएटर तक।

टरबाइन-विशिष्ट आवश्यकताओं के लिए अनुकूलित
उच्च दबाव वाले शाफ्ट की गति, तरल ईंधन प्रवाह और सर्वो वाल्व नियंत्रण पर ध्यान केंद्रित करके गैस/भाप टरबाइन के प्रदर्शन के लिए महत्वपूर्ण पैरामीटर, बोर्ड उद्योग-विशिष्ट मांगों को संबोधित करता है।इन संकेतों को सटीक रूप से विनियोजित करने और मार्ग देने की इसकी क्षमता टरबाइन के कुशल संचालन का समर्थन करती है, प्रतिक्रिया विलंबता को कम करता है, और बिजली उत्पादन और औद्योगिक सेटिंग्स में समग्र प्रणाली विश्वसनीयता को बढ़ाता है।
