जीई मार्क वी सीरीज पावर सप्लाई बोर्ड ड्राइव कंट्रोलर और टरबाइन कंट्रोल के लिए लैन कम्युनिकेशन के साथ

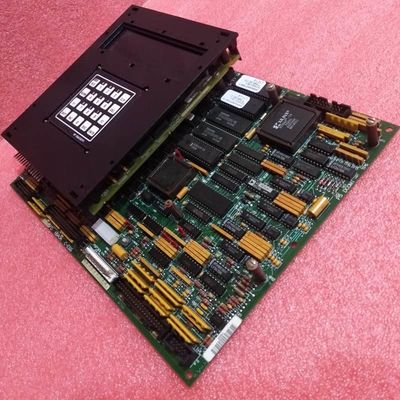

GE DS215GASCG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) विद्युत आपूर्ति बोर्ड

उत्पाद वर्णन:

जीईDS200SDCCG4AFDएक ड्राइव कंट्रोलर बोर्ड है जो GE के मार्क V टर्बाइन कंट्रोल सिस्टम के लिए डिज़ाइन किया गया है, जो टर्बाइन ड्राइव संचालन के प्रबंधन के लिए एक मुख्य घटक के रूप में कार्य करता है। इसकी स्थापना और रखरखाव के दौरान सुरक्षा सर्वोपरि है - बिजली के झटके या जलने के खतरों से बचने के लिए स्थापना दिशानिर्देशों का कड़ाई से पालन अनिवार्य है, और उपयोगकर्ताओं को कर्मियों की सुरक्षा और सिस्टम की लंबी उम्र सुनिश्चित करने के लिए इन प्रोटोकॉल को पहले से ही पूरी तरह से समझना चाहिए।

मार्क वी सीरीज उत्पाद के रूप में, इसमें व्यापक मूल ऑनलाइन अनुदेशात्मक सामग्री का अभाव है, इसलिए इसकी उत्पाद संख्या हार्डवेयर विवरण का एक प्रमुख स्रोत बन जाती है। "DS200" उपसर्ग सामान्य मार्क V असेंबली की पुष्टि करता है; अन्य नामकरण खंड एक मानक पीसीबी कोटिंग, तीन गुना संशोधन और मार्क वी ग्रुप 4 में सदस्यता का संकेत देते हैं।

कार्यात्मक रूप से, यह ऑनबोर्ड कनेक्टर्स के माध्यम से अन्य मार्क वी बोर्डों के साथ इंटरफेस करता है लेकिन इसमें फैक्ट्री-स्थापित ईपीरोम चिप्स शामिल नहीं होते हैं (ईपीरोम की आवश्यकता वाले उपयोगकर्ताओं को समान नामित डीएस 215 बोर्डों का विकल्प चुनना चाहिए)। इसके हार्डवेयर में जम्पर स्विच, टीपी टेस्ट पॉइंट, रेसिस्टर नेटवर्क एरेज़ और इंटीग्रेटेड सर्किट शामिल हैं, जिसमें मार्क वी-मानक घटकों (रेसिस्टर्स, कैपेसिटर, डायोड, विशेष आईसी) पर निर्भर वोल्टेज दमन होता है। गलती से निपटने के लिए, इसमें एक रीसेट बटन और चार रीसेट ट्रिगर शामिल हैं: मैनुअल बटन प्रेस, एसटीबीए/एनटीबी/3टीबी ग्राहक इंटरफेस पर +5 से +24 वी डीसी इनपुट, सॉफ्टवेयर-प्रोग्राम्ड रीसेट और स्वचालित वॉचडॉग सिस्टम सक्रियण।

DS200SLCCG3ACCएक LAN (लोकल एरिया नेटवर्क) कम्युनिकेशन बोर्ड है जिसे जनरल इलेक्ट्रिक (GE) द्वारा विशेष रूप से मार्क V सीरीज-GE की विरासत टरबाइन नियंत्रण प्रणाली लाइन के लिए विकसित किया गया है, जो अब प्रारंभिक रिलीज के वर्षों बाद विनिर्माण बंद होने के कारण अप्रचलित है। अपनी अप्रचलनता के बावजूद, मार्क वी सीरीज़ ब्रांड की पेटेंटेड स्पीडट्रॉनिक नियंत्रण तकनीक को एकीकृत करने वाली अंतिम जीई मार्क उत्पाद श्रृंखलाओं में से एक के रूप में महत्वपूर्ण बनी हुई है, जो लंबे समय से विश्वसनीय टरबाइन स्वचालन की आधारशिला रही है। यह बोर्ड जीई ड्राइव और एक्साइटर्स की एक विस्तृत श्रृंखला में रेट्रोफिटिंग के लिए डिज़ाइन किया गया है, जो पवन, भाप और गैस टरबाइन नियंत्रण प्रणालियों के लिए नेटवर्क संचार को सक्षम करने में महत्वपूर्ण भूमिका निभाता है - मार्क वी सीरीज़ की कार्यक्षमता के लिए केंद्रीय अनुप्रयोग।

इसके मुख्य हार्डवेयर और कार्यात्मक लक्षण होस्ट ड्राइव के साथ LAN एकीकरण को सुव्यवस्थित करने के लिए तैयार किए गए हैं: यह ड्राइव संचार के लिए पृथक और गैर-पृथक दोनों सर्किट प्रदान करता है, जो विभिन्न सिस्टम सेटअपों में सिग्नल अखंडता सुनिश्चित करता है। इसके केंद्र में एक एकीकृत LAN नियंत्रण प्रोसेसर (LCP) है जो सभी इनकमिंग और आउटगोइंग LAN सिग्नलों को संसाधित करता है; एलसीपी की प्रोग्राम मेमोरी दो हटाने योग्य ईपीरोम कार्ट्रिज में संग्रहीत होती है, जिससे आसान सॉफ्टवेयर अपडेट या प्रतिस्थापन की अनुमति मिलती है। नेटवर्क और ड्राइव के बीच डेटा विनिमय की सुविधा के लिए, बोर्ड एलसीपी और होस्ट ड्राइव के ड्राइव कंट्रोल प्रोसेसर (डीसीपी) के बीच निर्बाध इंटरफेसिंग को सक्षम करने के लिए दोहरे पोर्टेड रैम का उपयोग करता है।

उपयोगकर्ता के अनुकूल सिस्टम प्रबंधन के लिए, DS200SLCCG3ACC एक अटैचेबल अल्फ़ान्यूमेरिक प्रोग्रामर कीपैड का समर्थन करता है, जो सिस्टम डायग्नोस्टिक्स, कॉन्फ़िगरेशन सेटिंग्स और वास्तविक समय स्थिति जांच तक पहुंच प्रदान करता है - तकनीशियनों के लिए रखरखाव और समस्या निवारण को सरल बनाता है। रेक्टिफायर, कैपेसिटर और डायोड सहित मार्क वी-मानक घटकों के एक सूट के माध्यम से वोल्टेज सुरक्षा सुनिश्चित की जाती है, जबकि एक कार्यात्मक प्राथमिकता-आधारित पीसीबी कोटिंग पर्यावरणीय तनाव से महत्वपूर्ण हार्डवेयर की सुरक्षा करके स्थायित्व की एक अतिरिक्त परत जोड़ती है।
