जीई मार्क वी सीरीज ड्राइव कंट्रोल कार्ड 200 मिमी ऊंचाई 100 मिमी चौड़ाई और टरबाइन कंट्रोल सिस्टम के लिए 1 साल की वारंटी के साथ

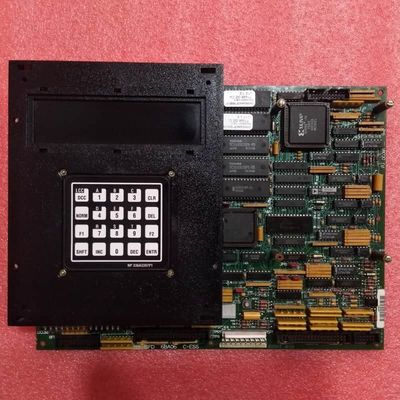

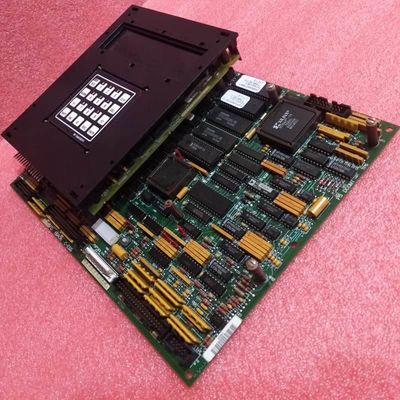

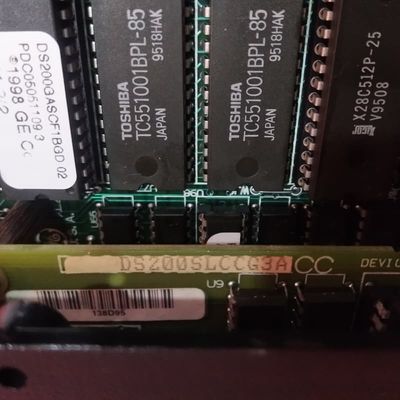

GE DS215GASCG4AZZ01A(DS200SDCCG4AEC+DS200SLCCG3ACC) एक मुख्य ड्राइव कंट्रोल बोर्ड है जिसे औद्योगिक ड्राइव सिस्टम के लिए डिज़ाइन किया गया है, जिसे संभवतः GE के मार्क V टरबाइन कंट्रोल सिस्टम के साथ एकीकृत किया गया है। इस उन्नत कंट्रोल कार्ड में तीन विशेष माइक्रोप्रोसेसर हैं:

• ड्राइव कंट्रोल प्रोसेसर (DCP):चिप चयन डिकोडिंग, डायरेक्ट मेमोरी एक्सेस (DMA), और इंटरप्ट कंट्रोल सहित सिस्टम-स्तरीय कार्यों का प्रबंधन करता है
• मोटर कंट्रोल प्रोसेसर (MCP):मोटर-विशिष्ट कार्यों को संभालता है
• को-मोटर प्रोसेसर (CMP):MCP की क्षमता से परे गणित-गहन कार्यों को संसाधित करता है

• विस्तार योग्य कार्यक्षमता:विभिन्न संचार और सिग्नल प्रोसेसिंग आवश्यकताओं के लिए वैकल्पिक LAN और सिग्नल प्रोसेसर कार्ड का समर्थन करता है
• सहज निदान:BCD/बाइनरी फॉल्ट कोडिंग के साथ 10-LED फ्रंट पैनल त्वरित समस्या पहचान को सक्षम करता है
• विन्यास योग्य हार्डवेयर:फ़ैक्टरी-सेट JP/WJ जम्पर उपयोगकर्ता समायोजन के लिए लचीलेपन के साथ संगतता सुनिश्चित करते हैं
• मजबूत डिज़ाइन:साझा RAM कुशल संचालन के लिए एक साथ मल्टी-प्रोसेसर एक्सेस की अनुमति देता है
• सुरक्षित स्थापना:स्टैंडऑफ़, नायलॉन वॉशर संगतता, और EPROM ट्रांसफर दिशानिर्देश शामिल हैं

सुरक्षित स्थापना/प्रतिस्थापन के लिए:

• विद्युतीकरण को रोकने के लिए स्थापना से पहले सभी बिजली स्रोतों को डिस्कनेक्ट करें
• बोर्ड हटाने से पहले सहायक कार्ड और सुरक्षित पेंचों से केबल निकालें
• दोषपूर्ण बोर्ड से प्रतिस्थापन इकाई में EPROM मॉड्यूल स्थानांतरित करें
• पुनः संयोजन के दौरान पेंच क्षति को रोकने के लिए फ़ैक्टरी नायलॉन वॉशर का उपयोग करें
• सुनिश्चित करें कि प्लास्टिक होल्डर ठीक से कसे गए हैं
