GE DS200UPLAG1BDA संशोधित LAN बिजली आपूर्ति बोर्ड विविध हार्डवेयर कॉन्फ़िगरेशन और अनुकूलन योग्य जंपर्स और स्विच के साथ

GE DS200UPLAG1BDA LAN पावर सप्लाई बोर्ड

उत्पाद का विवरणः

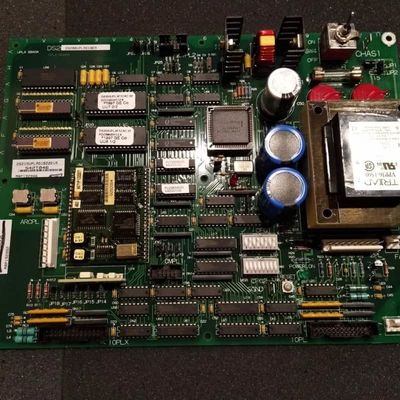

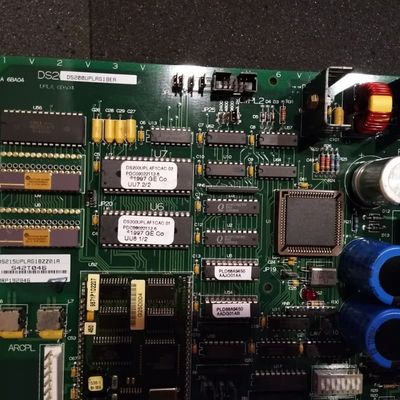

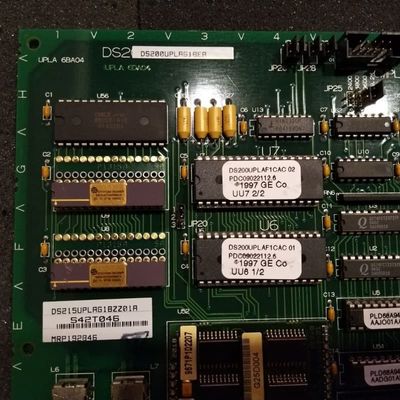

जीईDS200UPLAG1BDAयह मार्क वी सीरीज टरबाइन नियंत्रण ड्राइव असेंबली के लिए एक महत्वपूर्ण लैन पावर सप्लाई बोर्ड है, जो अपने मूल बोर्ड, DS200UPLAG1 के संशोधित संस्करण के रूप में प्रतिष्ठित है। इसमें तीन प्रमुख संशोधन शामिल हैंःदो कार्यात्मक संशोधन (बी और डी रेटेड) और एक कलाकृति संशोधन (ए रेटेड)टरबाइन नियंत्रण के लिए GE के औद्योगिक मानकों को पूरा करने के लिए डिज़ाइन किया गया है,बोर्ड स्थिर शक्ति प्रदान करने और नियंत्रण संकेत संचरण सक्षम करने के लिए हार्डवेयर घटकों का एक व्यापक सेट पर निर्भर करता है, गैस और भाप टरबाइन संचालन की समग्र विश्वसनीयता का समर्थन करता है।

मुख्य विशेषताएं:
संशोधित उत्पाद डिजाइनःDS200UPLAG1 के एक उन्नत संस्करण के रूप में, इसमें तीन लक्षित संशोधन (B, D, A) शामिल हैं, जिनमें से दो पावर सप्लाई प्रदर्शन को अनुकूलित करने के लिए कार्यात्मक सुधारों पर केंद्रित हैं।और बोर्ड लेआउट को परिष्कृत करने के लिए एक कलाकृति संशोधन, बेहतर घटक एकीकरण और सिग्नल अखंडता सुनिश्चित करता है।

विभिन्न हार्डवेयर विन्यासःयह पावर मैनेजमेंट और सिग्नल हैंडलिंग के लिए आवश्यक घटकों से लैस है, जिसमें दो 26-पिन कनेक्टर्स (प्लास्टिक कनेक्टर्स के साथ रिबन केबल के माध्यम से नियंत्रण सिग्नल ट्रांसमिशन के लिए) शामिल हैं।1 फ्यूज (अतिवर्तमान सुरक्षा के लिए), 1 टॉगल स्विच, 1 रीसेट बटन, और 18 पिन कनेक्टर। रिबन केबल डिजाइन, कई बारीक तारों के साथ, बोर्ड और अन्य सिस्टम घटकों के बीच कुशल और सुरक्षित संकेत हस्तांतरण की अनुमति देता है.​

अनुकूलन योग्य जंपर और स्विचः17 जंपर्स और 16 स्विच के साथ, बोर्ड साइट-विशिष्ट विन्यास का समर्थन करता है। जबकि कुछ केवल परीक्षण के लिए कारखाने से सेट हैं,अन्य ऑपरेशनल जरूरतों के लिए बोर्ड को अनुकूलित करने के लिए साइट पर समायोजन की अनुमति देते हैंप्रतिस्थापन के दौरान एक महत्वपूर्ण सर्वोत्तम अभ्यास पुराने बोर्ड की जंपर/स्विच सेटिंग्स को दोहराना है ताकि निर्बाध प्रणाली एकीकरण सुनिश्चित हो सके।

सूचनात्मक उत्पाद संख्याःसीमित जीई निर्देश पुस्तकों के बावजूद DS200UPLAG1BDA भाग संख्या महत्वपूर्ण विवरणों को कोड करती हैः सामान्य विधानसभा प्रकार, घरेलू विनिर्माण स्थान,कार्यशील पहचानकर्ता (LAN पावर सप्लाई भूमिका के अनुरूप), Mark V Series Group 1 वर्गीकरण, और तीन विशिष्ट संशोधन जो हार्डवेयर विनिर्देशों के लिए एक विश्वसनीय संदर्भ के रूप में कार्य करते हैं।
