जीई डीएस200टीसीईएजी1बी आपातकालीन ओवरस्पीड बोर्ड जिसमें महत्वपूर्ण टरबाइन सुरक्षा निगरानी, 2 किलो वजन और 1 साल की वारंटी है

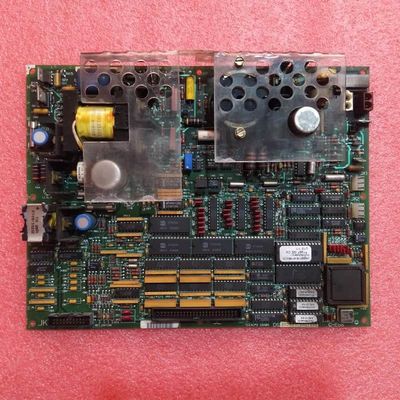

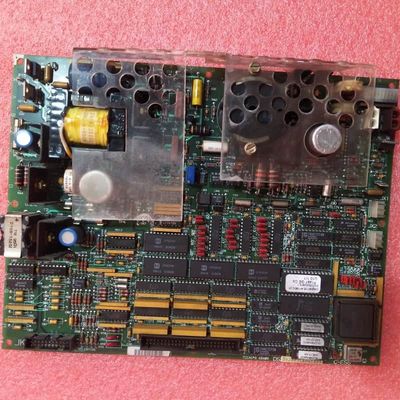

GE DS200TCEAG1B DS200TCEAG1BRE इमरजेंसी ओवरस्पीड बोर्ड

उत्पाद विवरण:

GE DS200TCEAG1B DS200TCEAG1BRE एक विशेष इमरजेंसी ओवरस्पीड बोर्ड है जिसे GE के मार्क V टरबाइन कंट्रोल सिस्टम के लिए डिज़ाइन किया गया है— एक स्पीडट्रॉनिक तकनीक-एकीकृत प्लेटफ़ॉर्म जिसका उपयोग पवन, भाप और गैस टरबाइन ड्राइव को नियंत्रित करने के लिए किया जाता है। मूल DS200TCEAG1B DS200TCEAG1BRE मूल बोर्ड (एकल B-रेटेड कार्यात्मक संशोधन को शामिल करते हुए) के संशोधित संस्करण के रूप में, इसकी मुख्य भूमिका मार्क V ड्राइव की महत्वपूर्ण त्रुटियों की निगरानी करना है: ओवरस्पीड स्थितियाँ और लौ का पता लगाने में विफलता। यह इन जोखिमों का पता चलने पर ड्राइव शटडाउन को ट्रिगर करता है, टरबाइन संचालन और उपकरण अखंडता की रक्षा करता है।

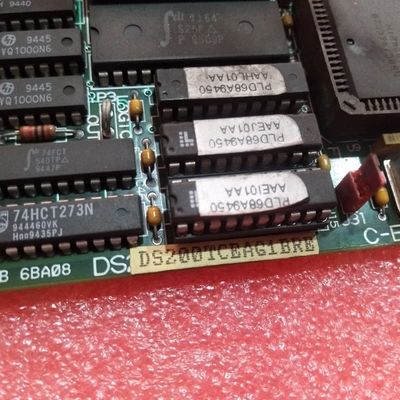

हार्डवेयर के तौर पर, इसमें एक माइक्रोप्रोसेसर, फर्मवेयर स्टोरेज के लिए कई PROM मॉड्यूल, ओवरकरंट सुरक्षा के लिए 3 फ्यूज, कॉन्फ़िगरेशन के लिए 30 जम्पर और अन्य ड्राइव बोर्ड के साथ सुरक्षित इंटरकनेक्शन के लिए पुरुष बेयोनेट कनेक्टर की एक जोड़ी है—हटाने के लिए बोर्ड को स्थिर रखना आवश्यक है ताकि झुकने से बचा जा सके। इसमें विशेष एकीकृत सर्किट भी शामिल हैं: TCEA लौ डिटेक्शन सर्किट, टरबाइन ओवरस्पीड सर्किट, और स्वचालित सिंक्रनाइज़िंग सर्किट—ये सभी इसकी फॉल्ट-मॉनिटरिंग कार्यों का समर्थन करते हैं। प्रमुख कनेक्टर्स में J7 (PD कोर पावर डिस्ट्रीब्यूशन), JK (TCEB बोर्ड सिग्नल), JL (TCTG बोर्ड ट्रिप सिग्नल), JW (TCEB लौ डिटेक्शन सिग्नल), और JX1/JX2 (डेज़ी-चेन IONET) शामिल हैं। एक मोटा PCB सुरक्षात्मक कोटिंग इसके हार्डवेयर को ढालती है, जबकि सॉफ़्टवेयर कॉन्फ़िगरेशन मार्क V सीरीज़ के मानक I/O कॉन्फ़िगरेशन एडिटर पर निर्भर करता है।

मुख्य विशेषताएँ:

महत्वपूर्ण टरबाइन सुरक्षा निगरानी:ओवरस्पीड और लौ का पता लगाने की ट्रिप स्थितियों का पता लगाने के लिए समर्पित, उपकरण क्षति या सुरक्षा खतरों को रोकने के लिए समय पर ड्राइव शटडाउन शुरू करना—टरबाइन परिचालन सुरक्षा के लिए महत्वपूर्ण। यह रक्षा की पहली पंक्ति के रूप में कार्य करता है, यह सुनिश्चित करता है कि जोखिमों को महंगी विफलताओं में बढ़ने से पहले संबोधित किया जाए।

विशेषीकृत फॉल्ट-डिटेक्शन सर्किट:TCEA लौ डिटेक्शन, टरबाइन ओवरस्पीड, और स्वचालित सिंक्रनाइज़िंग सर्किट को एकीकृत करता है, प्रत्येक को विशिष्ट उच्च-जोखिम वाले मापदंडों की निगरानी करने और त्वरित फॉल्ट प्रतिक्रिया सुनिश्चित करने के लिए तैयार किया गया है। ये सर्किट कई सुरक्षा-महत्वपूर्ण परिदृश्यों को कवर करने के लिए मिलकर काम करते हैं।

सुरक्षित बेयोनेट कनेक्टर डिज़ाइन:पुरुष बेयोनेट कनेक्टर अन्य ड्राइव बोर्ड के साथ स्थिर इंटरकनेक्शन को सक्षम करते हैं; हटाने के दिशानिर्देश (बोर्ड को स्थिर रखना) रखरखाव के दौरान शारीरिक क्षति को रोकते हैं। यह डिज़ाइन सुरक्षित सर्विसिंग की आसानी के साथ मजबूत कनेक्टिविटी को संतुलित करता है।

कॉन्फ़िगर करने योग्य हार्डवेयर और संरक्षित घटक:30 जम्पर टरबाइन-विशिष्ट आवश्यकताओं के लिए अनुकूलन की अनुमति देते हैं; 3 फ्यूज ओवरकरंट से रक्षा करते हैं, और एक मोटी PCB कोटिंग हार्डवेयर को पर्यावरणीय तनाव या पहनने से बचाती है। ये सुविधाएँ अनुकूलन क्षमता को बढ़ाती हैं और बोर्ड के जीवनकाल को बढ़ाती हैं।

लक्षित कनेक्टर इंटरफेसिंग:कई समर्पित कनेक्टर (J7, JK, JL, JW, JX1/JX2) प्रमुख मार्क V घटकों (PD कोर, TCEB, TCTG बोर्ड, IONET) से जुड़ते हैं, जो समन्वित फॉल्ट प्रतिक्रिया के लिए विश्वसनीय बिजली, सिग्नल और ट्रिप कमांड ट्रांसफर को सक्षम करते हैं। यह निर्बाध सुरक्षा-प्रणाली सहयोग सुनिश्चित करता है।
