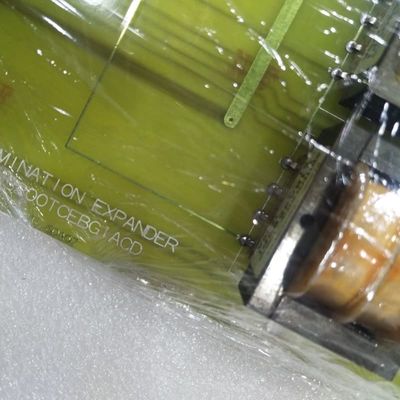

GE DS200TCEBG1A सुरक्षात्मक टर्मिनेशन एक्सपेंडर बोर्ड, 200mm ऊंचाई, 2kg वजन और मार्क V टरबाइन नियंत्रण के लिए 1 साल की वारंटी के साथ

GE DS200TCEBG1A DS200TCEBG1ACD सुरक्षात्मक समाप्ति विस्तारक बोर्ड

उत्पाद विवरण:

जीईDS200TCEBG1ACDएक प्रोटेक्टिव टर्मिनेशन एक्सपैंडर बोर्ड है जिसे जनरल इलेक्ट्रिक मार्क वी टर्बाइन कंट्रोल सिस्टम के भीतर एक महत्वपूर्ण घटक के रूप में डिज़ाइन किया गया है। इस प्रणाली का उपयोग गैस, भाप और पवन टर्बाइनों के स्वचालित नियंत्रण और प्रबंधन के लिए किया जाता है। मार्क वी श्रृंखला के हिस्से के रूप में, बोर्ड जीई की पेटेंटेड स्पीडट्रॉनिक तकनीक का उपयोग करता है और टरबाइन ड्राइव असेंबली के भीतर सिग्नल इंटरफ़ेस और कंडीशनिंग मॉड्यूल के रूप में कार्य करता है।

प्रमुख विशेषताऐं:

मूलभूत कार्य:एक सुरक्षात्मक समाप्ति विस्तारक बोर्ड के रूप में कार्य करता है, टरबाइन प्रणाली के भीतर विभिन्न नियंत्रण और निगरानी संकेतों के लिए एक केंद्रीय इंटरफ़ेस बिंदु के रूप में कार्य करता है। यह ट्रिप कमांड और सेंसर फीडबैक जैसे महत्वपूर्ण इनपुट और आउटपुट को समेकित और रूट करता है, जिससे केंद्रीय नियंत्रण इकाई और टरबाइन के सुरक्षात्मक उपकरणों के बीच विश्वसनीय संचार सुनिश्चित होता है।

हेवी-ड्यूटी निर्माण:अपने स्वयं के वजन और उस पर स्थापित कई भारी घटकों के लिए यांत्रिक समर्थन प्रदान करने के लिए 8 स्क्रू छेद के साथ डिज़ाइन किया गया। यह मजबूत माउंटिंग प्रणाली कठोर औद्योगिक टरबाइन वातावरण में आमतौर पर अनुभव होने वाले महत्वपूर्ण कंपन और झटके का सामना करने और बोर्ड की विफलता को रोकने के लिए आवश्यक है।

सिग्नल कंडीशनिंग:सिग्नल की स्थिति और सुरक्षा के लिए 4 सिग्नल ट्रांसफार्मर और प्रतिरोधक, डायोड और कैपेसिटर जैसे विभिन्न अन्य घटकों से भरा हुआ। ये घटक विद्युत रूप से संवेदनशील नियंत्रण प्रणाली को अलग करते हैं, शोर को फ़िल्टर करते हैं, और वोल्टेज क्षणकों को दबाते हैं, जिससे सिग्नल अखंडता सुनिश्चित होती है और डाउनस्ट्रीम सर्किटरी को क्षति से बचाया जाता है।

प्रमुख इंटरफ़ेस पोर्ट:इसमें जेकेएक्स/वाई/जेड, जेएमपी, जेयू, जेवी, जेवीए और जेडब्ल्यूएक्स/वाई/जेड लेबल वाले महत्वपूर्ण कनेक्टर शामिल हैं, जो व्यापक मार्क वी नियंत्रण प्रणाली के साथ इंटरफेसिंग के लिए आवश्यक हैं। ये पोर्ट बिजली, सेंसर डेटा और नियंत्रण संकेतों के लिए समर्पित कनेक्शन स्थापित करते हैं, जो टरबाइन के स्वचालित सुरक्षा और निगरानी नेटवर्क की भौतिक रीढ़ बनाते हैं।

गैर-कॉन्फ़िगर करने योग्य डिज़ाइन:बोर्ड एक हार्डवेयर-आधारित घटक है जिसके लिए किसी सॉफ़्टवेयर या हार्डवेयर कॉन्फ़िगरेशन की आवश्यकता नहीं होती है; इसकी कार्यक्षमता इसके डिज़ाइन से तय होती है. यह "प्लग-एंड-प्ले" विशेषता इंस्टॉलेशन और प्रतिस्थापन को सरल बनाती है, कॉन्फ़िगरेशन त्रुटियों को समाप्त करके विश्वसनीयता बढ़ाती है, और पूरे सिस्टम में लगातार प्रदर्शन सुनिश्चित करती है।

गंभीर स्थापना चेतावनी:उत्पाद मैनुअल महत्वपूर्ण सुरक्षा और स्थापना प्रक्रियाओं पर जोर देता है, विशेष रूप से डिस्कनेक्शन से पहले सभी केबलों को ठीक से लेबल करने के महत्व पर प्रकाश डालता है और यह सुनिश्चित करता है कि शॉर्ट सर्किट, बिजली के झटके, आग या उपकरण को नुकसान से बचाने के लिए ड्राइव के अंदर कोई ढीला स्क्रू न छोड़ा जाए।
