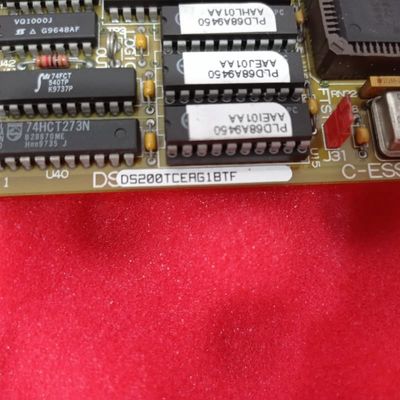

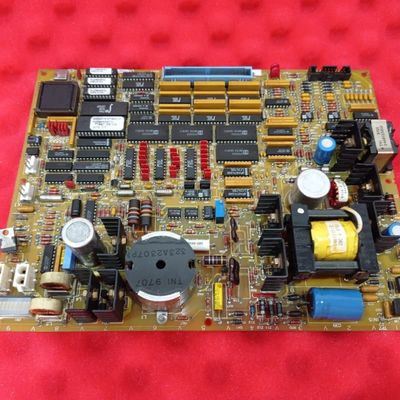

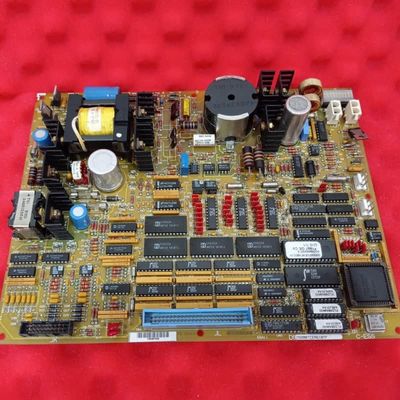

GE DS200TCEAG1B आपातकालीन ओवरस्पीड बोर्ड जिसमें मार्क V टरबाइन नियंत्रण के लिए महत्वपूर्ण टरबाइन सुरक्षा निगरानी और विशिष्ट फॉल्ट-डिटेक्शन सर्किट शामिल हैं

जीई DS200TCEAG1B DS200TCEAG1BTF आपातकालीन ओवरस्पीड बोर्ड

उत्पाद का विवरणः

जीईDS200TCEAG1BTFयह एक विशेष आपातकालीन ओवरस्पीड बोर्ड है जिसे जीई के मार्क वी टरबाइन कंट्रोल सिस्टम के लिए डिज़ाइन किया गया है, जो हवा, भाप और गैस टरबाइन ड्राइव को नियंत्रित करने के लिए उपयोग किए जाने वाले स्पीडट्रॉनिक प्रौद्योगिकी-एकीकृत प्लेटफॉर्म है।मूल DS200TCEAG1 मदर बोर्ड के एक संशोधित संस्करण के रूप में (एक एकल बी-रेटेड कार्यात्मक संशोधन को शामिल करना), इसकी मुख्य भूमिका महत्वपूर्ण दोषों के लिए मार्क वी ड्राइव की निगरानी करना हैः अति गति की स्थिति और लौ का पता लगाने की विफलता। यह इन जोखिमों का पता लगाने पर ड्राइव बंद करने को ट्रिगर करता है,टरबाइन संचालन और उपकरण की अखंडता की रक्षा करना.

हार्डवेयर के मामले में, इसमें एक माइक्रोप्रोसेसर है, फर्मवेयर भंडारण के लिए कई PROM मॉड्यूल, अधिभार संरक्षण के लिए 3 फ्यूज, कॉन्फ़िगरेशन के लिए 30 जंपर,और अन्य ड्राइव बोर्डों के साथ सुरक्षित इंटरकनेक्शन के लिए पुरुष बायोनेट कनेक्टर की एक जोड़ीइसमें विशेष एकीकृत सर्किट भी शामिल हैंः टीसीईए फ्लेम डिटेक्शन सर्किट, टरबाइन ओवरस्पीड सर्किट और ऑटोमैटिक सिंकराइजिंग सर्किट - सभी इसके दोष-निगरानी कार्यों का समर्थन करते हैं।प्रमुख कनेक्टर्स में J7 (PD कोर पावर डिस्ट्रीब्यूशन) शामिल हैं, जेके (टीसीईबी बोर्ड सिग्नल), जेएल (टीसीटीजी बोर्ड ट्रिप सिग्नल), जेडब्ल्यू (टीसीईबी फ्लेम डिटेक्शन सिग्नल), और जेएक्स 1 / जेएक्स 2 (डेज़ी-चेनड आईओएनईटी) । एक मोटी पीसीबी सुरक्षात्मक कोटिंग इसके हार्डवेयर की रक्षा करती है,जबकि सॉफ्टवेयर कॉन्फ़िगरेशन मार्क वी सीरीज़ मानक आई/ओ कॉन्फ़िगरेशन एडिटर पर निर्भर करता है.

प्रमुख विशेषताएं:

महत्वपूर्ण टरबाइन सुरक्षा निगरानीःअति गति और लौ का पता लगाने की यात्रा की स्थितियों का पता लगाने के लिए समर्पित, उपकरण क्षति या सुरक्षा खतरों को रोकने के लिए समय पर ड्राइव बंद शुरू करने के लिए टरबाइन परिचालन सुरक्षा के लिए कोर।यह रक्षा की पहली पंक्ति के रूप में कार्य करता है, जोखिमों को महंगी विफलताओं में वृद्धि से पहले संबोधित किया जाता है।

विशेष दोष-निदान सर्किट:TCEA लौ का पता लगाने, टरबाइन ओवरस्पीड, और स्वचालित सिंक्रनाइज़िंग सर्किट को एकीकृत करता है, प्रत्येक विशिष्ट उच्च जोखिम मापदंडों की निगरानी करने और तेजी से गलती प्रतिक्रिया सुनिश्चित करने के लिए तैयार किया गया है।ये सर्किट कई सुरक्षा-महत्वपूर्ण परिदृश्यों को कवर करने के लिए एक साथ काम करते हैं.

 सुरक्षित बायोनेट कनेक्टर डिजाइनःपुरुष बायोनेट कनेक्टर अन्य ड्राइव बोर्डों के साथ स्थिर इंटरकनेक्शन की अनुमति देते हैं; हटाने के दिशानिर्देश (बोर्ड को स्थिर रखने) रखरखाव के दौरान भौतिक क्षति को रोकते हैं।यह डिजाइन मजबूत कनेक्टिविटी को सुरक्षित सेवा के साथ संतुलित करता है.

कॉन्फ़िगर करने योग्य हार्डवेयर और संरक्षित घटक:30 जंपर टरबाइन-विशिष्ट आवश्यकताओं के लिए अनुकूलन की अनुमति देते हैं; 3 फ्यूज ओवरकंट्रेंट के खिलाफ सुरक्षा करते हैं, और एक मोटी पीसीबी कोटिंग पर्यावरण तनाव या पहनने से हार्डवेयर की रक्षा करती है।ये विशेषताएं अनुकूलन क्षमता को बढ़ाती हैं और बोर्ड के जीवनकाल को बढ़ाती हैं.

लक्षित कनेक्टर इंटरफ़ेसःकई समर्पित कनेक्टर (J7, JK, JL, JW, JX1/JX2) प्रमुख मार्क V घटकों (PD कोर, TCEB, TCTG बोर्ड, IONET) से जुड़ते हैं, जिससे विश्वसनीय शक्ति, संकेत,समन्वित दोष प्रतिक्रिया के लिए और ट्रिप कमांड हस्तांतरणइससे सुरक्षा प्रणाली का निर्बाध सहयोग सुनिश्चित होता है।
