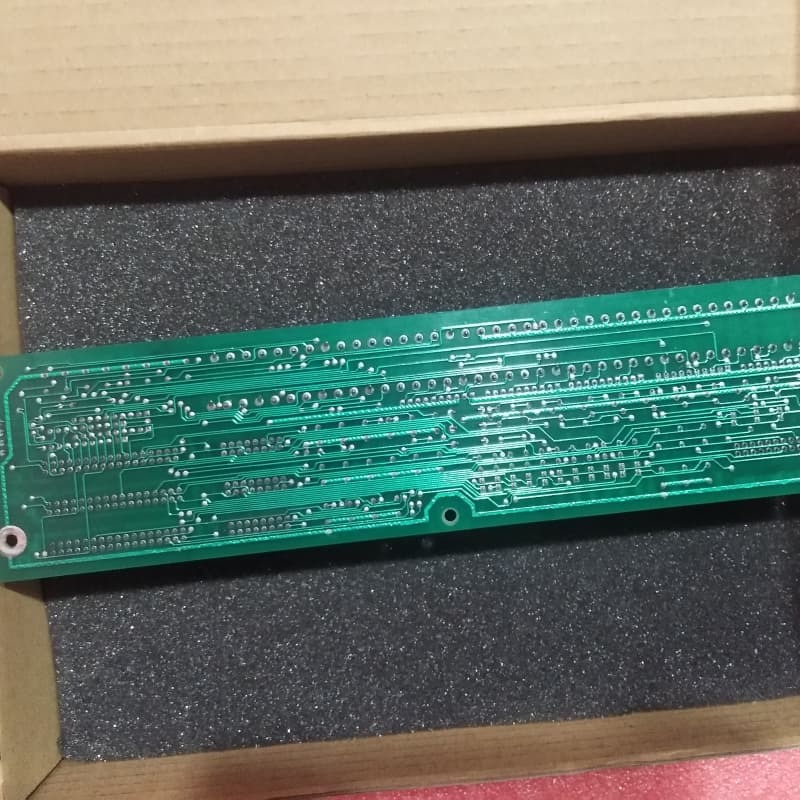

GE DS200TBQBG1ACB इनपुट टर्मिनेशन मॉड्यूल 330mm x 200mm

GE DS200TBQBG1ACB इनपुट टर्मिनेशन मॉड्यूल

उत्पाद विवरण:

GE DS200TBQBG1ACB GE के मार्क V टर्बाइन कंट्रोल सिस्टम के लिए विशेष रूप से डिज़ाइन किया गया एक इनपुट/एनालॉग टर्मिनेशन मॉड्यूल है—एक उच्च-मांग वाली विरासत श्रृंखला जिसका उपयोग पवन, भाप और गैस टर्बाइन स्वचालित ड्राइव को प्रबंधित करने के लिए किया जाता है, और GE मार्क लाइनों में से एक है जो पेटेंट स्पीडट्रॉनिक नियंत्रण तकनीक को एकीकृत करती है।

इसका मुख्य कार्य केंद्रीकृत सिग्नल प्रबंधन के इर्द-गिर्द घूमता है: यह महत्वपूर्ण इनपुट प्राप्त करता है और प्रसारित करता है जिसमें विद्युत पैरामीटर निगरानी के लिए वोल्टेज सिग्नल, यांत्रिक अखंडता जांच के लिए कंपन सिग्नल, घटना आवृत्ति ट्रैकिंग के लिए पल्स दर सिग्नल और सुरक्षा पूर्व-चेतावनी के लिए कंप्रेसर स्टॉल डिटेक्शन सिग्नल शामिल हैं। यह मार्क V के TCQA और TCQC बोर्डों के साथ निर्बाध रूप से एकीकृत होता है: R2 कोर में, यह क्रॉस-कोर डेटा समन्वय के लिए R1 कोर में TCQA/TCQC बोर्डों से जुड़ता है; R3 कोर में, यह स्थानीय सिग्नल प्रोसेसिंग के लिए स्थानीय TCQA/TCQC बोर्डों से जुड़ता है।

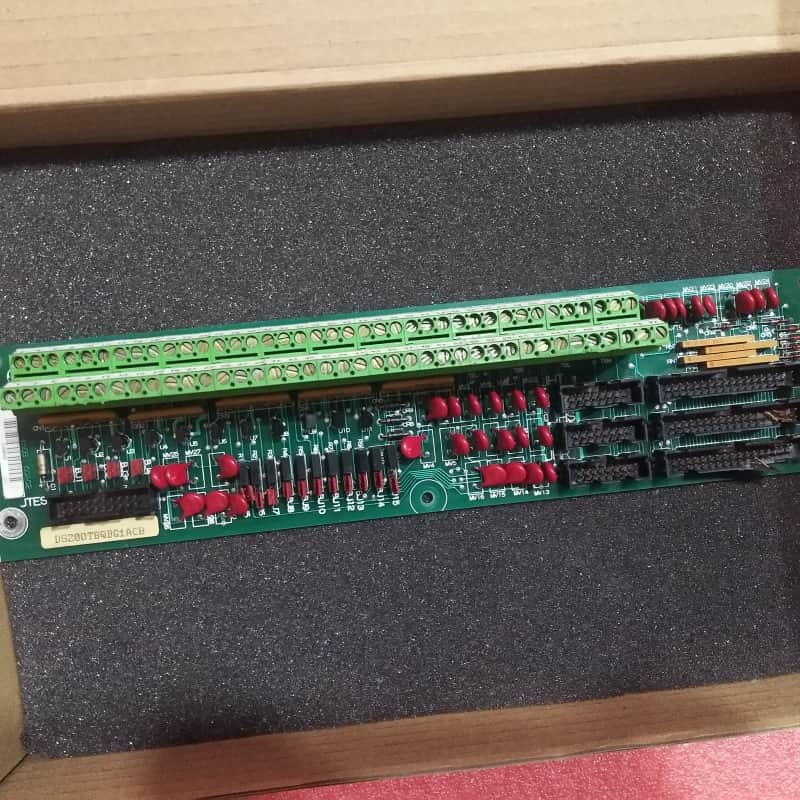

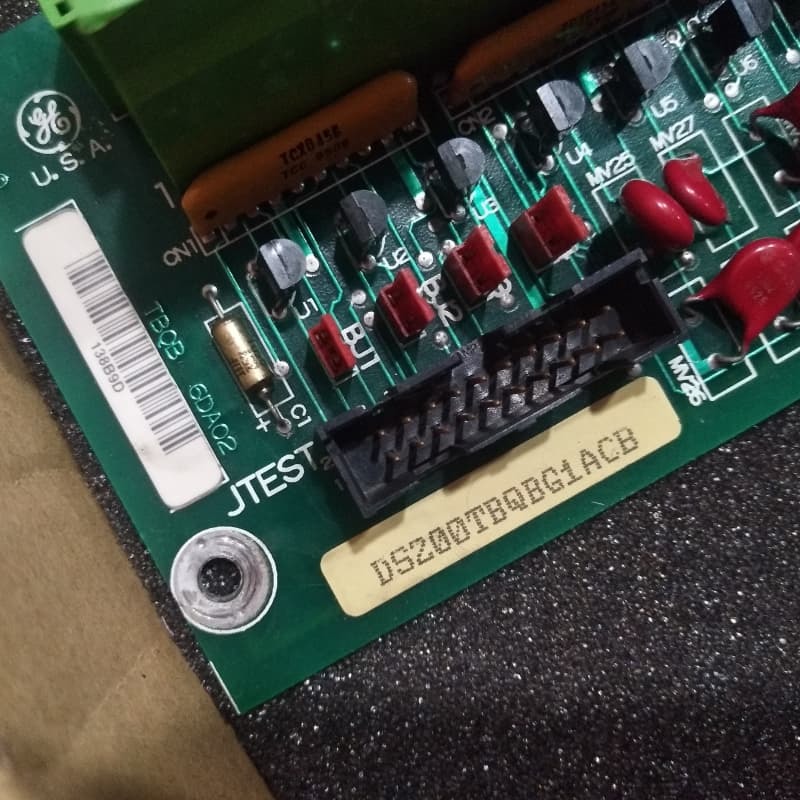

हार्डवेयर-वार, मॉड्यूल में तांबे के सिग्नल वायर कनेक्शन के लिए प्रत्येक में 77 टर्मिनलों के साथ दो टर्मिनल ब्लॉक हैं, साथ ही 15 बर्ग-प्रकार के जम्पर और कनेक्टर्स का मिश्रण है। जम्पर विशेष भूमिका निभाते हैं: BJ1-BJ4 प्रेशर ट्रांसड्यूसर सिग्नल को बाहर निकालते हैं, BJ5-BJ7 प्रेशर ट्रांसड्यूसर के लिए बर्डन रेसिस्टर स्थापित करते हैं, और BJ8-BJ15 एनालॉग इनपुट को कॉन्फ़िगर करते हैं। प्रतिस्थापन के लिए, टर्मिनल पहचान वायर पुन: कनेक्शन को सरल बनाती है—उपयोगकर्ता तारों को टर्मिनल आईडी के साथ लेबल करते हैं, उन्हें पुराने बोर्ड से छोड़ते हैं, और पेंच के माध्यम से नए बोर्ड पर मिलान टर्मिनलों पर नंगे तांबे के सिरों को सुरक्षित करते हैं।

मुख्य विशेषताएं:
डुअल-कोर पोजीशनिंग और क्रॉस-कोर इंटीग्रेशन: TCQA/TCQC बोर्डों से अनुकूलित कनेक्शन के साथ R2/R3 कोर में स्थित है—R2 के लिए क्रॉस-कोर, R3 के लिए स्थानीय, समन्वित क्रॉस-सिस्टम निगरानी और स्थानीयकृत सिग्नल प्रोसेसिंग दोनों को सक्षम करता है।

टर्बाइन सुरक्षा और प्रदर्शन के लिए मल्टी-सिग्नल हैंडलिंग: टर्बाइन स्वास्थ्य की निगरानी, ​​यांत्रिक विफलताओं को रोकने और परिचालन सुरक्षा सुनिश्चित करने के लिए महत्वपूर्ण इनपुट के एक विविध सेट का प्रबंधन करता है।

विशेष जम्पर कॉन्फ़िगरेशन: 15 बर्ग-प्रकार के जम्पर समर्पित भूमिकाओं के साथ प्रेशर ट्रांसड्यूसर सिग्नल फैन-आउट, बर्डन रेसिस्टर इंस्टॉलेशन, एनालॉग इनपुट सेटअप टर्बाइन-विशिष्ट सेंसिंग आवश्यकताओं के लिए लक्षित अनुकूलन प्रदान करते हैं।

उच्च-घनत्व, लेबल वाले टर्मिनल ब्लॉक: संख्यात्मक टर्मिनल आईडी वाले दो 77-टर्मिनल ब्लॉक स्थापना/प्रतिस्थापन के दौरान वायर ट्रैकिंग को सरल बनाते हैं, पुन: कनेक्शन त्रुटियों को कम करते हैं।

स्केलेबल कनेक्टर डिज़ाइन: आरक्षित JGS/T/JHS/T कनेक्टर पूर्ण बोर्ड प्रतिस्थापन के बिना विकसित टर्बाइन नियंत्रण आवश्यकताओं के अनुकूल, भविष्य के सिस्टम विस्तार के लिए लचीलापन प्रदान करते हैं।
