GE DS200TBCBG1AAA 4-20mA RTD इनपुट मॉड्यूल 330mm x 200mm

GE DS200TBCBG1AAA 4-20 mA RTD इनपुट टर्मिनेशन मॉड्यूल

उत्पाद का विवरणः

जीईDS200TBCBG1AAAयह एक 4-20 एमए आरटीडी इनपुट टर्मिनेशन मॉड्यूल है जिसे जीई के मार्क वी सीरीज के लिए डिज़ाइन किया गया है, जो औद्योगिक टरबाइन और स्वचालन सेटअप में उपयोग किए जाने वाले जीई स्पीडट्रॉनिक कंट्रोल सिस्टम का एक प्रमुख घटक है।एक विशेष समापन मॉड्यूल के रूप में,इसकी मुख्य भूमिका आरटीडी सेंसरों के साथ इंटरफेस करना है जो प्रतिरोध सहसंबंध के माध्यम से तापमान मापने वाले उपकरण हैं और 4-20 एमए वर्तमान लूप संकेतों का प्रबंधन करते हैं (सेंसर डेटा संचरण के लिए उद्योग मानक). मार्क वी कोर के सातवें स्थान पर स्थित, यह आरटीडी और 4-20 एमए इनपुट संकेतों के लिए एक लैंडिंग बिंदु के रूप में कार्य करता है, जो फिर कोर में टीसीसीबी को प्रेषित किए जाते हैं। विशेष रूप से,यह मार्क वी प्रणालियों में तीन टर्मिनल बोर्डों में से एक है जो अलग-थलग 21V डीसी उत्तेजना बिजली इनपुट स्वीकार करते हैं, और यह लचीली सिग्नल कॉन्फ़िगरेशन प्रदान करता हैः इसके 4-20 mA इनपुट सिग्नल में से आठ को हार्डवेयर-जंप 0-1 mA पर किया जा सकता है,जबकि जंपर्स यह भी निर्धारित करते हैं कि इनपुट वोल्टेज या वर्तमान संकेत के रूप में कार्य करते हैं या नहीं.

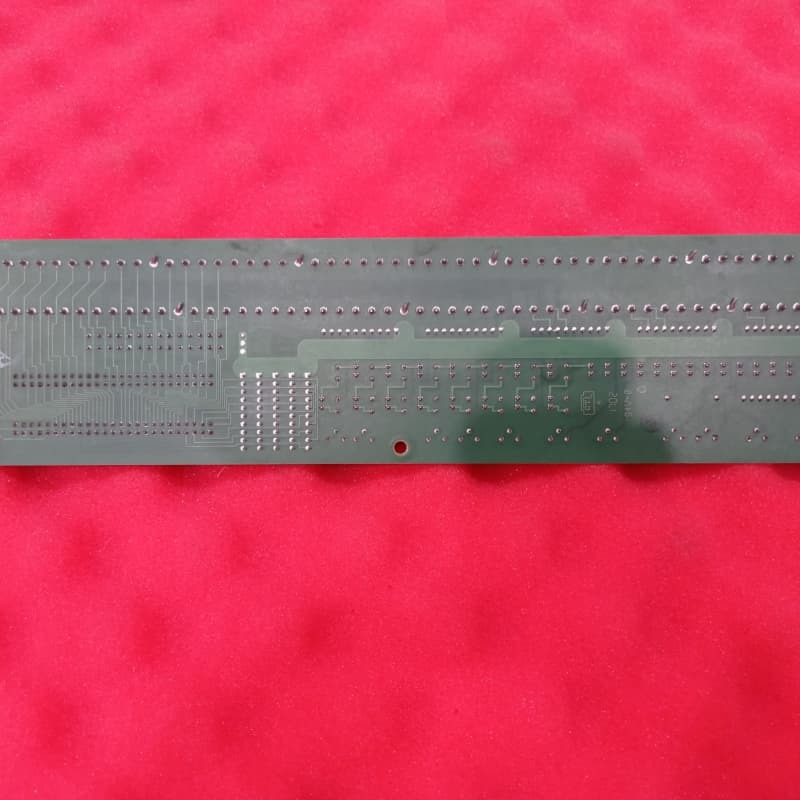

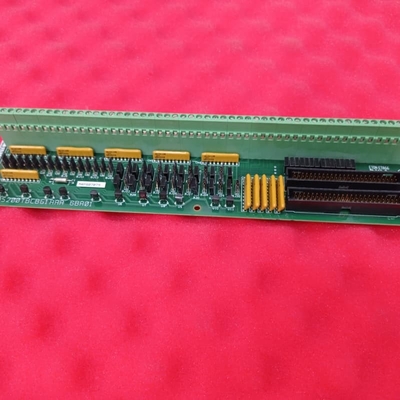

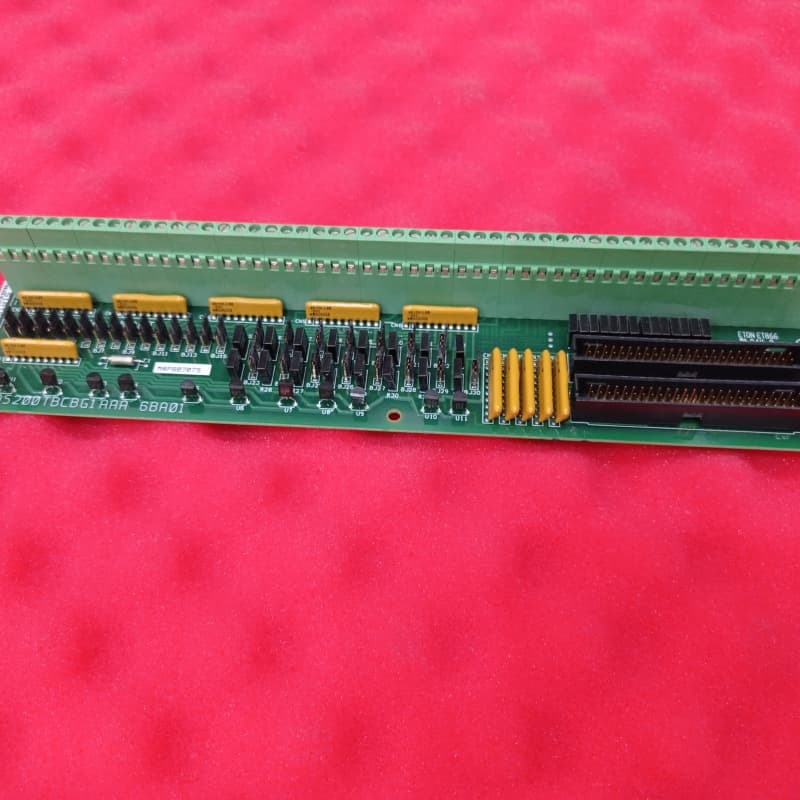

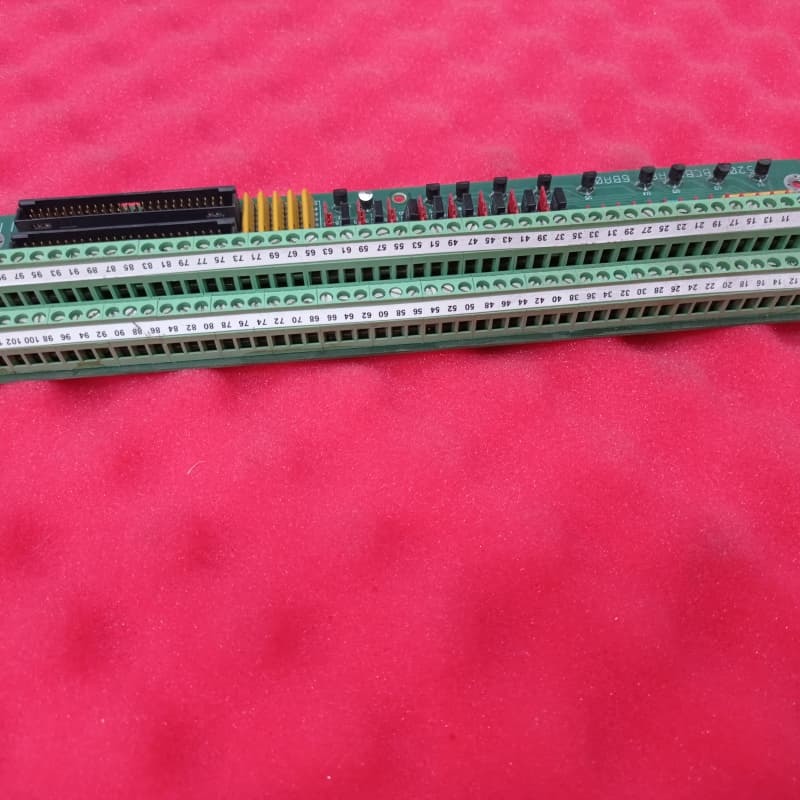

भौतिक रूप से, मॉड्यूल एक लंबा, संकीर्ण एनालॉग कार्ड है जिसमें एक किनारे के साथ एक लंबा टर्मिनल ब्लॉक, ऊर्ध्वाधर पिन कनेक्टर, जंपर स्विच और प्रतिरोध नेटवर्क सरणी शामिल है।इसके वोल्टेज दमन और सीमा मार्क वी श्रृंखला मानकीकृत घटकों पर निर्भर करते हैंइसके हार्डवेयर और विनिर्देशों के बारे में महत्वपूर्ण विवरण इसके उत्पाद संख्या में भी एन्कोड किए गए हैंः¢ DS200 ¢ सामान्य मार्क V विधानसभा और घरेलू यू की पुष्टि करता है.एस. निर्माण; TBCB इसकी समाप्ति मॉड्यूल भूमिका के लिए कार्यात्मक संक्षिप्त नाम है; G1 इसे मानक पीसीबी सुरक्षात्मक कोटिंग के साथ मार्क V समूह 1 में रखता है;और पिछली पंक्ति में ¥AAA ¥ दो ए-रेटेड कार्यात्मक संशोधनों और एक ए-रेटेड कलाकृति संशोधन को दर्शाता है.

प्रमुख विशेषताएं:
तापमान और औद्योगिक संवेदन के लिए दोहरे संकेत समर्थनःसटीक तापमान निगरानी और मानक सेंसर डेटा संचरण के लिए मुख्य औद्योगिक आवश्यकताओं को कवर करने के लिए आरटीडी तापमान संकेतों और 4-20 एमए वर्तमान लूप संकेतों दोनों को संभालने में विशेषज्ञ।

जंपर्स के माध्यम से लचीला सिग्नल कॉन्फ़िगरेशनःदो महत्वपूर्ण अनुकूलन को सक्षम करता हैः 1) आठ 4-20 एमए इनपुट को कम वर्तमान सेंसर आवश्यकताओं से मेल खाने के लिए 0-1 एमए पर स्विच किया जा सकता है; 2) जम्पर वोल्टेज और वर्तमान मोड के बीच इनपुट स्विच करते हैं,विभिन्न सेंसर और सिस्टम इंटरफेस के अनुकूल.

मार्क वी कोर एकीकरणःमार्क V कोर के स्थान सात में तैनात,TCCB बोर्ड में सिग्नल ट्रांसमिशन के लिए समर्पित JHH/JII कनेक्टरों के साथ √ स्पीडट्रॉनिक कंट्रोल सिस्टम √ की सिग्नल श्रृंखला में निर्बाध एकीकरण सुनिश्चित करना और संगतता के अंतराल से बचना.

पृथक उत्तेजना शक्ति संगतताःOne of three Mark V terminal boards that accept isolated 21V DC excitation power inputs—protecting sensitive RTD and current signals from electrical interference and ensuring stable performance in high-noise industrial environments.

मानक वोल्टेज सुरक्षाःवोल्टेज को दबाने और सीमित करने के लिए मार्क वी-सीरीज़ के मानकीकृत घटकों पर निर्भर करता है, जो श्रृंखला के साथ संगत है, मजबूत डिजाइन सिद्धांतों और घटक विफलता जोखिम को कम करता है।

रखरखाव के लिए स्पष्ट हार्डवेयर लेबलिंगःइसमें एक लंबा टर्मिनल ब्लॉक, विशिष्ट ऊर्ध्वाधर पिन कनेक्टर, और लेबल किए गए जंपर स्विच शामिल हैं जो वायरिंग, समस्या निवारण, और मार्क वी सिस्टम से परिचित तकनीशियनों के लिए प्रतिस्थापन को सरल बनाते हैं।
