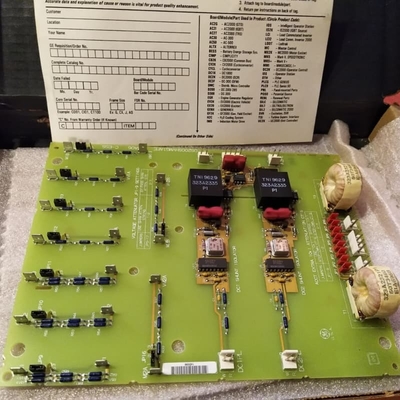

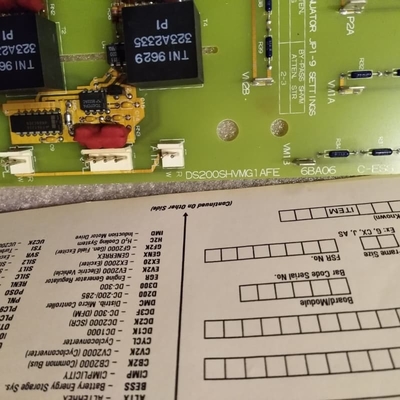

GE DS200SHVMG1AFE SCR हाई वोल्टेज इंटरफेस बोर्ड 330mm x 200mm

GE DS200SHVMG1AFE SCR हाई वोल्टेज एम-फ्रेम इंटरफ़ेस बोर्ड

उत्पाद विवरण:

GE DS200SHVMG1AFE GE के EX2000 सीरीज़ और मार्क V टरबाइन कंट्रोल सिस्टम के लिए डिज़ाइन किया गया एक SCR हाई वोल्टेज एम-फ्रेम इंटरफ़ेस बोर्ड है—पेटेंटेड स्पीडट्रॉनिक तकनीक का उपयोग करने वाली अंतिम GE मार्क लाइनों में से एक। मूल DS200SHVMG1 पैरेंट बोर्ड का एक संशोधित संस्करण, यह एक एम-फ्रेम ड्राइव के SCR ब्रिज, DCFB/SDCI पावर सप्लाई बोर्ड और PCCA पावर कनेक्ट कार्ड के बीच एक महत्वपूर्ण इंटरफ़ेस के रूप में कार्य करता है, जो हवा, भाप और गैस टरबाइन ड्राइव कंट्रोल सिस्टम का समर्थन करता है।

इसके मुख्य कार्यों में शंट सिग्नल को DC पॉजिटिव/नेगेटिव फ्लोटिंग शंट आइसोलेटर वोल्टेज-नियंत्रित ऑसिलेटर सर्किट के माध्यम से अंतर-आवृत्ति आउटपुट में बदलना शामिल है, फिर इन संकेतों को पावर सप्लाई/कनेक्ट बोर्ड में प्रेषित करना। यह विन्यास योग्य क्षीणन भी प्रदान करता है: AC लाइन धाराओं के लिए जम्पर-चयन योग्य 10:1 करंट ट्रांसफॉर्मर 144 mA से अधिक धाराओं को संभालने के लिए; लाइन वोल्टेज एटिन्यूएटर और DC ब्रिज वोल्टेज रेसिस्टर स्ट्रिंग्स।

हार्डवेयर में 17 विन्यास योग्य जम्पर, वोल्टेज-सीमित घटक और एक कार्यात्मक प्राथमिकता-आधारित PCB कोटिंग शामिल हैं। स्थापना के लिए वोल्टेज खतरों से बचने के लिए कैपेसिटर के डिस्चार्ज होने का इंतजार करना आवश्यक है; यह स्थैतिक-संवेदनशील है, जिसे AX जैसे आपूर्तिकर्ताओं द्वारा सुरक्षात्मक पैकेजिंग में भेजा जाता है। यह विशेष रूप से मार्क V ग्रुप 1 से संबंधित है और संशोधनों के कारण पहले के बेस मॉडल के साथ पीछे की ओर संगत नहीं है। WOC जैसे आपूर्तिकर्ता प्रतिस्थापन, मरम्मत और वारंटी-समर्थित अप्रयुक्त/पुनर्निर्मित इकाइयाँ प्रदान करते हैं, जिसमें 24/7 विशेषज्ञ सहायता शामिल है।

मुख्य विशेषताएं:
दोहरी-सिस्टम संगतता: विश्वसनीय टरबाइन ड्राइव संचालन के लिए स्पीडट्रॉनिक तकनीक का लाभ उठाते हुए, EX2000 एक्साइटेशन कंट्रोल सिस्टम और मार्क V टरबाइन कंट्रोल सिस्टम के साथ काम करता है।

सिग्नल रूपांतरण और क्षीणन: शंट सिग्नल को अंतर आवृत्तियों में परिवर्तित करता है और विन्यास योग्य CT/वोल्टेज क्षीणन प्रदान करता है, जो विभिन्न AC लाइन वोल्टेज और वर्तमान आवश्यकताओं के अनुकूल होता है।

जम्पर-विन्यास योग्य लचीलापन: 17 जम्पर OEM मैनुअल द्वारा निर्देशित, सिस्टम आवश्यकताओं के लिए सटीक अनुकूलन सक्षम करते हैं।

सुरक्षा और स्थायित्व: वोल्टेज-सीमित सीओम्पोनेंट्स और पीसीबी कोटिंग हार्डवेयर की रक्षा करते हैं; स्थैतिक-संवेदनशील डिज़ाइन और कैपेसिटर डिस्चार्ज आवश्यकताएं सुरक्षित हैंडलिंग/स्थापना सुनिश्चित करती हैं।

विरासत समर्थन: आपूर्तिकर्ताओं द्वारा समर्थित जो प्रतिस्थापन, मरम्मत और 24/7 सहायता प्रदान करते हैं, मार्क V सिस्टम के जीवनकाल का विस्तार करते हैं।
