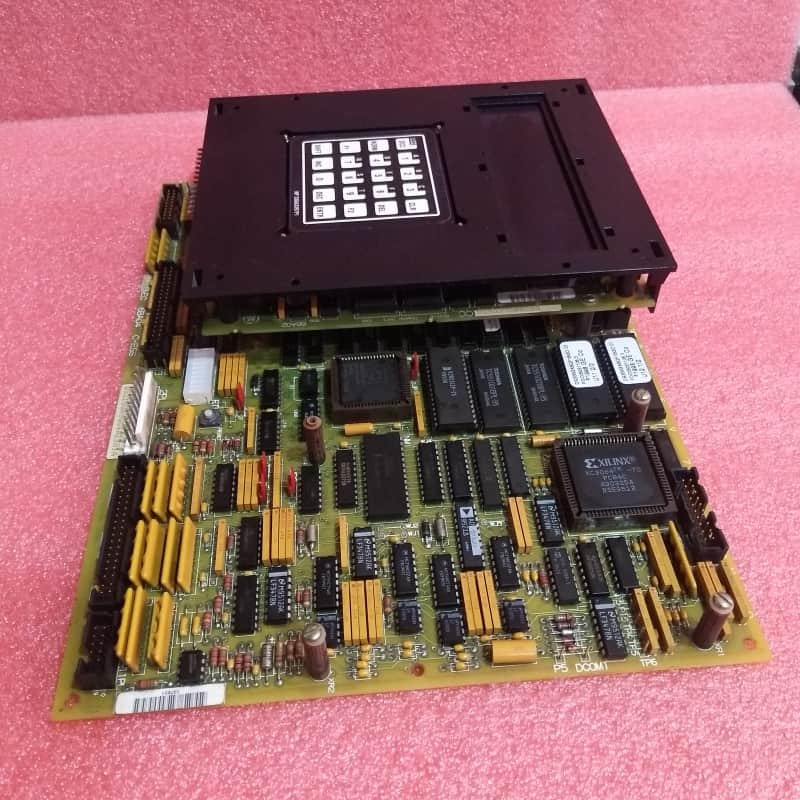

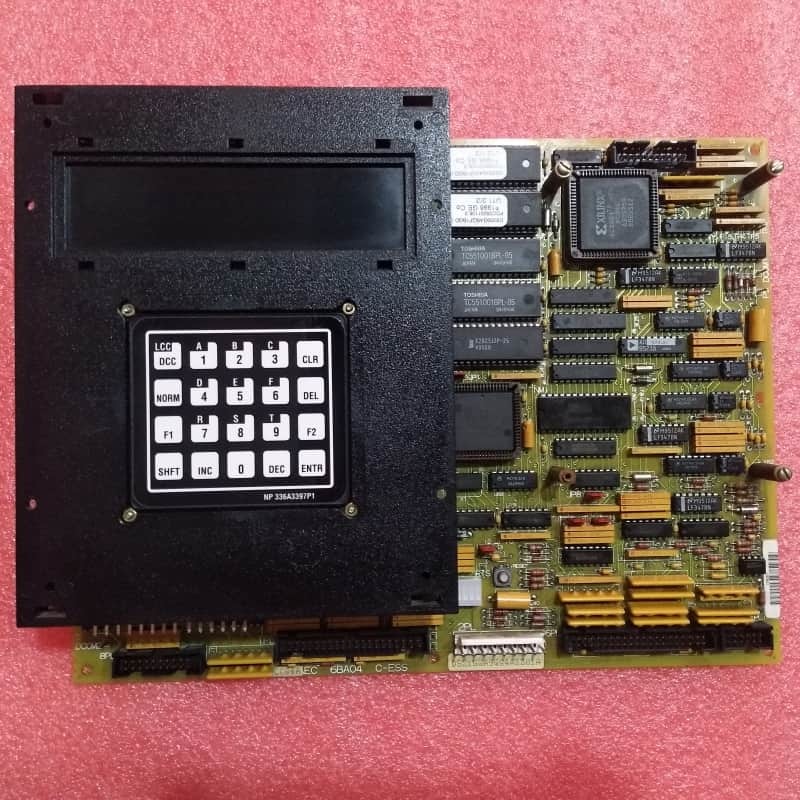

जीई मार्क वी डीएस215जीएएसक्यूजी4एजेडजेड01ए टरबाइन नियंत्रण प्रणाली 200 मिमी x 100 मिमी

जीई DS215GASQG4AZZ01A टरबाइन नियंत्रण प्रणाली मार्क वी श्रृंखला

उत्पाद का वर्णन:

जीई मार्क वीDS215GASQG4AZZ01Aएक एकीकृत ड्राइव कंट्रोल कार्ड है जो ड्राइव कंट्रोल कार्ड की मुख्य कार्यक्षमता को जोड़ती है।DS200SDCCG4AEC(मुख्य ड्राइव नियंत्रण मॉड्यूल) औरDS200SLCCG3ACC(LAN संचार सहायक कार्ड), GE के Mark V टरबाइन नियंत्रण प्रणाली के लिए अनुकूलित। एक सामंजस्यपूर्ण इकाई के रूप में यह ड्राइव नियंत्रण, संकेत प्रसंस्करण और LAN संचार क्षमताओं को केंद्रीकृत करता है,गैस का निर्बाध संचालन सुनिश्चित करना, वाष्प, या पवन टरबाइन ड्राइव जबकि मार्क वी के विरासत स्पीडट्रॉनिक नियंत्रण प्रौद्योगिकी का लाभ उठाते हुए।

दDS200SDCCG4AECआधार मॉड्यूल में तीन विशेष माइक्रोप्रोसेसर होते हैंः

ड्राइव कंट्रोल प्रोसेसर (डीसीपी): डिकोडिंग, प्रत्यक्ष मेमोरी एक्सेस (डीएमए) और सिस्टम-स्तरीय इनपुट/आउटपुट (आई/ओ) का प्रबंधन करता है।
मोटर नियंत्रण प्रोसेसर (एमसीपी): डीसी/एसी मोटर नियंत्रण कार्यों जैसे चरण नियंत्रण को संभालता है;
सह-मोटर प्रोसेसर (सीएमपी): एमसीपी की क्षमता से परे गणित-गहन कार्यों को संसाधित करता है।

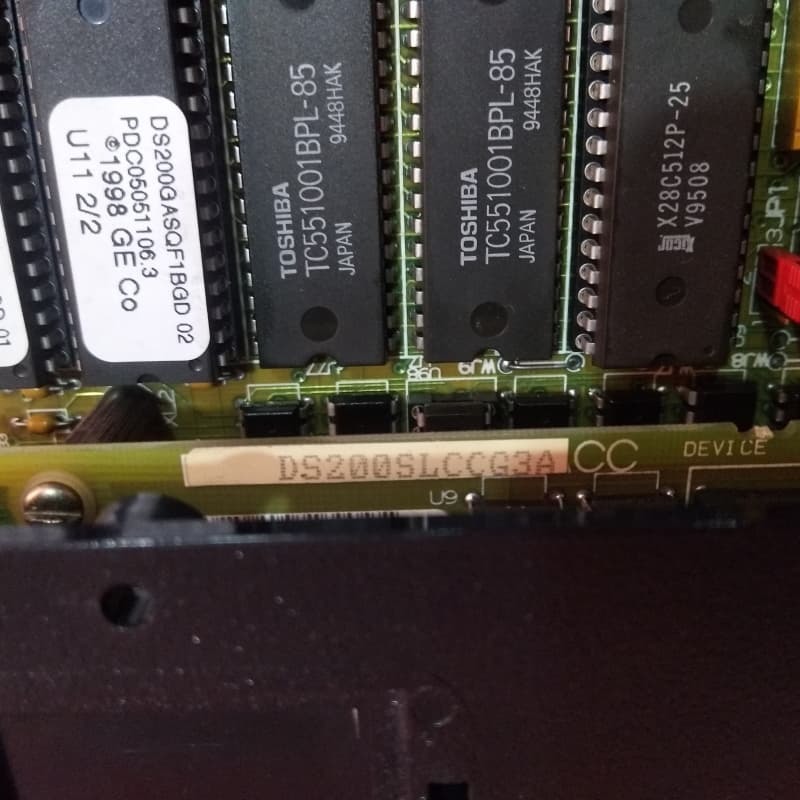

इसमें एक साथ बहु-प्रोसेसर पहुँच के लिए साझा रैम भी शामिल है,वास्तविक समय में फ़ंक्शन निगरानी और दोष का पता लगाने के लिए 10 फ्रंट-पैनल एलईडी (द्वैध कोडित दशमलव/बीसीडी या दोष की गंभीरता के आधार पर द्विआधारी में दोष कोड प्रदर्शित करना), और कॉन्फ़िगर करने योग्य हार्डवेयर (बर्ग-प्रकार के जेपी जंपर और डब्ल्यूजे वायर जंपर, ज्यादातर फैक्टरी-सेट) सिस्टम अनुकूलन के लिए। DS200SLCCG3ACC सहायक कार्ड LAN संचार कार्यक्षमता जोड़ता है,इकाई को स्थानीय क्षेत्र के नेटवर्क के साथ एकीकृत करने और अन्य प्रणाली घटकों के साथ कनेक्टिविटी और डेटा विनिमय का विस्तार करने में सक्षम बनाना.

प्रमुख विशेषताएं:
एकीकृत दो-मॉड्यूल डिजाइनःDS200SDCCG4AEC (ड्राइव कंट्रोल कोर) और DS200SLCCG3ACC (LAN संचार) को जोड़ती है, अलग-अलग मॉड्यूल स्थापना की आवश्यकता को समाप्त करती है और सिस्टम वायरिंग को सरल बनाती है।

ट्रिपल प्रोसेसर दक्षताःडीसीपी, एमसीपी और सीएमपी मिलकर काम करते हैंटरबाइनों के उच्च गतिशील संचालन आवश्यकताओं को पूरा करते हुए, ड्राइव नियंत्रण की सटीकता और प्रतिक्रियाशीलता सुनिश्चित करने के लिए क्रमशः लेक्स गणनाएं।

लैन कनेक्टिविटीःDS200SLCCG3ACC एक निर्बाध LAN एकीकरण को सक्षम करता है, जो केंद्रीकृत निगरानी और नियंत्रण के लिए ड्राइव नियंत्रण कार्ड और अन्य नेटवर्क उपकरणों के बीच डेटा संचरण का समर्थन करता है।

अंतर्ज्ञानी दोष निदानः10 एलईडी सिस्टम की स्थिति पर स्पष्ट दृश्य प्रतिक्रिया प्रदान करते हैं; दोष कोड (बीसीडी या द्विआधारी में) समस्याओं की त्वरित पहचान की अनुमति देते हैं, समस्या निवारण समय को कम करते हैं।

कॉन्फ़िगर करने योग्य और विस्तार योग्यःफैक्टरी-सेट जेपी/डब्ल्यूजे जंपर्स आउट-ऑफ-द-बॉक्स संगतता सुनिश्चित करते हैं, जबकि DS200SDCCG4AEC पर स्टैंडऑफ भविष्य के कार्य विस्तार के लिए अतिरिक्त वैकल्पिक कार्ड (जैसे, सिग्नल प्रोसेसर) का समर्थन करते हैं।

सुरक्षित स्थापना और प्रतिस्थापन:रखरखाव के दौरान पावर डिस्कनेक्शन की आवश्यकता होती है; दोषपूर्ण इकाइयों से EPROM मॉड्यूल को प्रतिस्थापन बोर्डों पर पुनः उपयोग किया जा सकता है,और नायलॉन वॉशर पेंच क्षति को रोकते हैं सुरक्षित और लंबे समय तक चलने वाली विधानसभा सुनिश्चित करते हैं.
