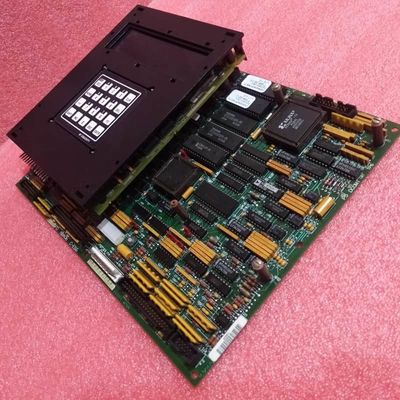

GE DS215GASCG4AZZ01A बिजली आपूर्ति बोर्ड 200mm x 330mm

GE DS215GASCG4AZZ01A ((DS200SDCCG4AFD+DS200SLCCG3ACC) बिजली आपूर्ति बोर्ड

उत्पाद का वर्णन:

जीईDS200SDCCG4AFDयह एक ड्राइव कंट्रोलर बोर्ड है जो GE के Mark V टरबाइन कंट्रोल सिस्टम के लिए डिज़ाइन किया गया है, जो टरबाइन ड्राइव संचालन के प्रबंधन के लिए एक मुख्य घटक के रूप में कार्य करता है।बिजली के झटके या जलने के जोखिम से बचने के लिए इसकी स्थापना और रखरखाव के दौरान सुरक्षा सर्वोपरि है, और उपयोगकर्ताओं को कर्मियों की सुरक्षा और सिस्टम की दीर्घायु सुनिश्चित करने के लिए इन प्रोटोकॉल को पहले से पूरी तरह से समझना चाहिए।

मार्क वी सीरीज के उत्पाद के रूप में, इसमें व्यापक मूल ऑनलाइन निर्देशात्मक सामग्री की कमी है, इसलिए इसका उत्पाद संख्या हार्डवेयर विवरण का एक प्रमुख स्रोत बन जाता है।पूर्वसर्ग ′′DS200′′ सामान्य मार्क V असेंबली की पुष्टि करता है; अन्य नामकरण टुकड़े मानक पीसीबी कोटिंग, तीन बार संशोधन और मार्क वी समूह 4 में सदस्यता को इंगित करते हैं।

कार्यात्मक रूप से, यह ऑनबोर्ड कनेक्टर्स के माध्यम से अन्य मार्क वी बोर्डों के साथ इंटरफेस करता है लेकिन इसमें कारखाने में स्थापित ईपीआरओएम चिप्स शामिल नहीं हैं (ईपीआरओएम की आवश्यकता वाले उपयोगकर्ताओं को इसी तरह के नाम वाले डीएस 215 बोर्डों का विकल्प चुनना चाहिए) ।इसके हार्डवेयर में जंपर स्विच शामिल हैं, टीपी परीक्षण बिंदु, प्रतिरोध नेटवर्क सरणी, और एकीकृत सर्किट, जो कि मार्क वी मानक घटकों (प्रतिरोधक, कंडेनसर, डायोड, विशेष आईसी) पर निर्भर वोल्टेज दमन के साथ हैं।,इसमें एक रीसेट बटन और चार रीसेट ट्रिगर हैंः मैन्युअल बटन दबाएं, STBA/NTB/3TB ग्राहक इंटरफेस पर +5 से +24 V DC इनपुट, सॉफ्टवेयर-प्रोग्राम किए गए रीसेट,और स्वचालित वॉचडॉग सिस्टम सक्रियण.

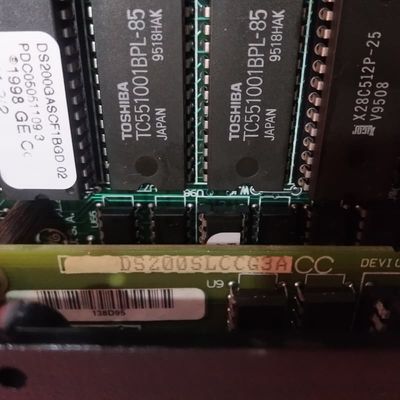

दDS200SLCCG3ACCयह एक LAN (लोकल एरिया नेटवर्क) कम्युनिकेशन बोर्ड है जिसे जनरल इलेक्ट्रिक (जीई) ने विशेष रूप से मार्क वी सीरीज ¥ जीई ¥ के पुराने टरबाइन कंट्रोल सिस्टम लाइन के लिए विकसित किया है।अब इसकी प्रारंभिक रिलीज के वर्षों बाद विनिर्माण बंद होने के कारण अप्रचलित हैअपने अप्रचलन के बावजूद, मार्क वी सीरीज ब्रांड की पेटेंट स्पिडट्रॉनिक नियंत्रण तकनीक को एकीकृत करने के लिए अंतिम जीई मार्क उत्पाद लाइनों में से एक के रूप में महत्वपूर्ण है,जो लंबे समय से विश्वसनीय टरबाइन स्वचालन का आधारशिला रहा हैइस बोर्ड को जीई ड्राइव और उत्तेजक की एक विस्तृत श्रृंखला में बाद की स्थापना के लिए डिज़ाइन किया गया है, जो पवन, भाप,और गैस टरबाइन नियंत्रण प्रणाली Mark V श्रृंखला की कार्यक्षमता के लिए केंद्रीय अनुप्रयोग.

इसके मुख्य हार्डवेयर और कार्यात्मक लक्षण होस्ट ड्राइव के साथ लैन एकीकरण को सुव्यवस्थित करने के लिए तैयार किए गए हैंः यह ड्राइव संचार के लिए पृथक और गैर-पृथक दोनों सर्किट प्रदान करता है,विभिन्न प्रणाली सेटअपों में सिग्नल अखंडता सुनिश्चित करनाइसके केंद्र में एक एकीकृत लैन कंट्रोल प्रोसेसर (एलसीपी) है जो सभी आने वाले और बाहर जाने वाले लैन संकेतों को संसाधित करता है; एलसीपी की प्रोग्राम मेमोरी दो हटाने योग्य ईपीआरओएम कारतूस में संग्रहीत होती है,सॉफ्टवेयर के आसान अद्यतन या प्रतिस्थापन की अनुमति देता हैनेटवर्क और ड्राइव के बीच डेटा आदान-प्रदान की सुविधा के लिए, बोर्ड एलसीपी और होस्ट ड्राइव के ड्राइव नियंत्रण प्रोसेसर (डीसीपी) के बीच निर्बाध इंटरफेस को सक्षम करने के लिए दो-पोर्ट रैम का उपयोग करता है।

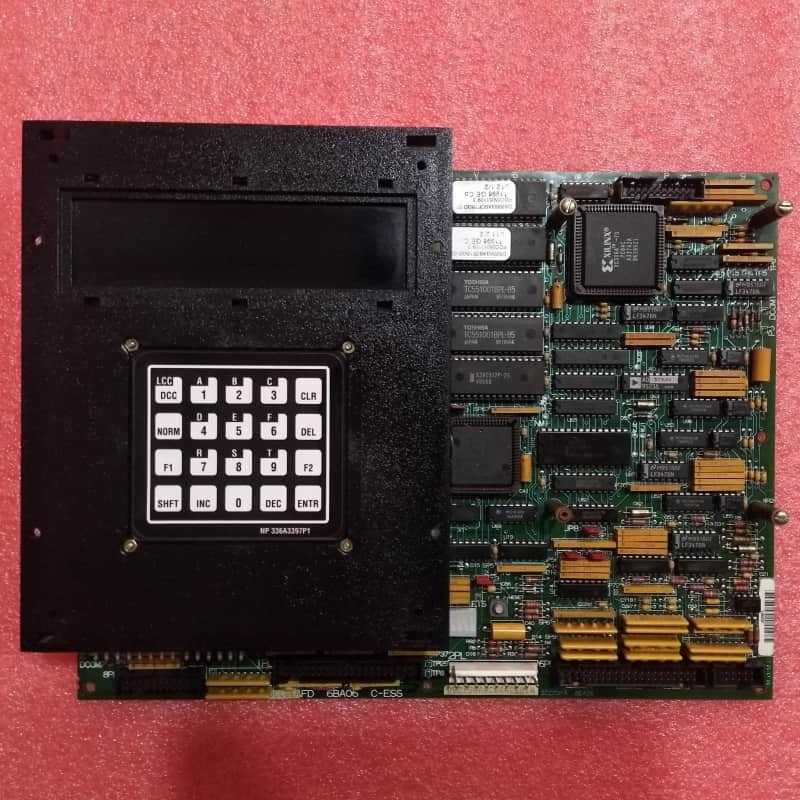

उपयोगकर्ता के अनुकूल प्रणाली प्रबंधन के लिए DS200SLCCG3ACC एक संलग्न अल्फ़ान्यूमेरिक प्रोग्रामर कीपैड का समर्थन करता है, सिस्टम निदान, विन्यास सेटिंग्स,और वास्तविक समय में स्थिति की जांच ✓ तकनीशियनों के लिए रखरखाव और समस्या निवारण को सरल बनानावोल्टेज सुरक्षा को मार्क वी मानक घटकों के एक सूट के माध्यम से सुनिश्चित किया जाता है, जिसमें रेक्टिफायर, कैपेसिटर और डायोड शामिल हैं,जबकि एक कार्यात्मक प्राथमिकता आधारित पीसीबी कोटिंग पर्यावरण तनाव से महत्वपूर्ण हार्डवेयर की सुरक्षा करके स्थायित्व की एक अतिरिक्त परत जोड़ती है.
