जीई डीएस200पीसीसीएजी5एसीबी पावर कनेक्ट कार्ड 330 मिमी x 200 मिमी मार्क वी

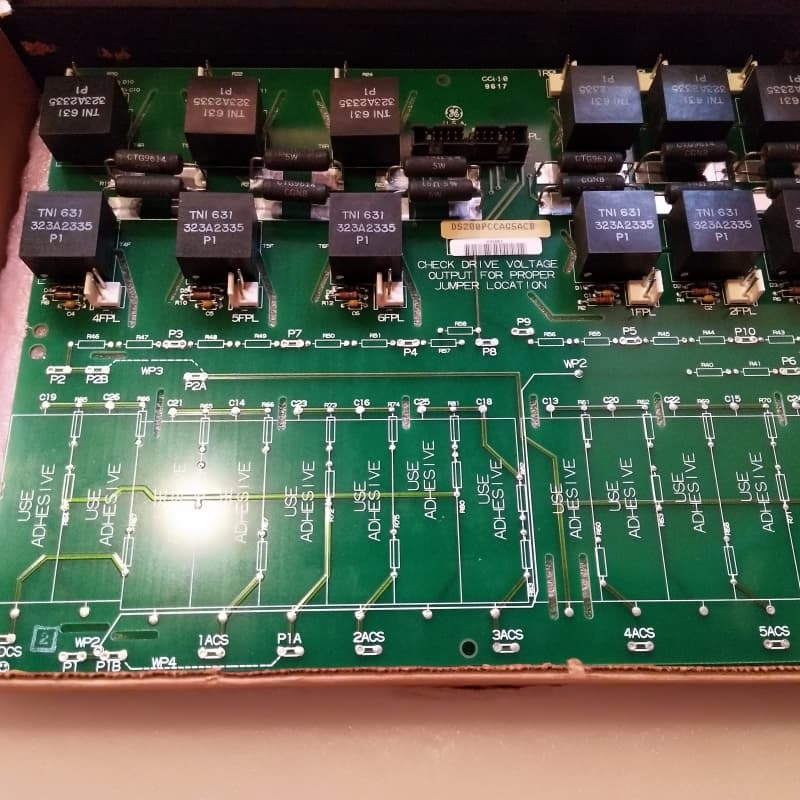

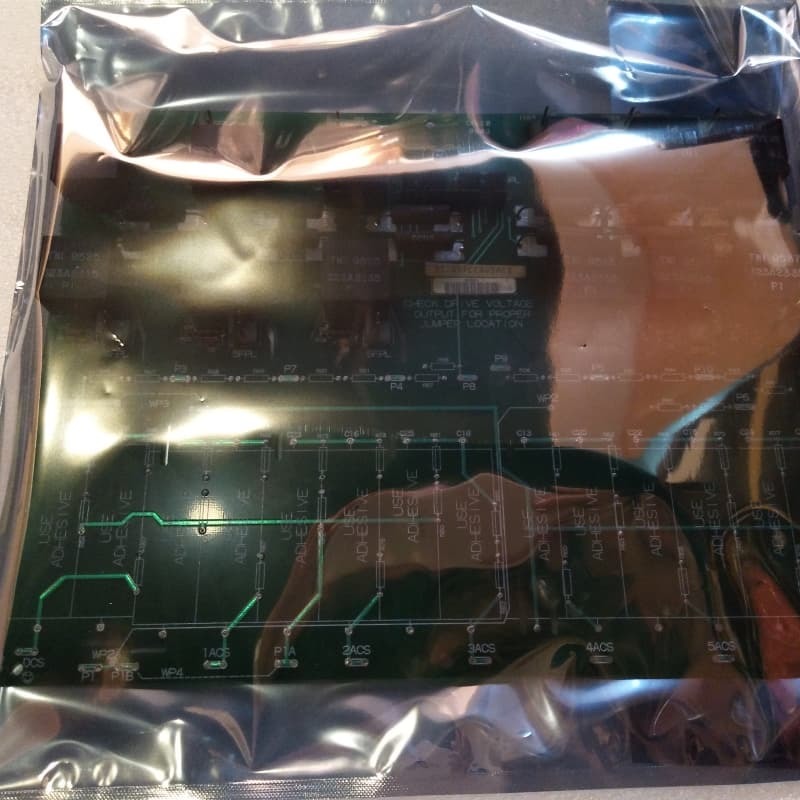

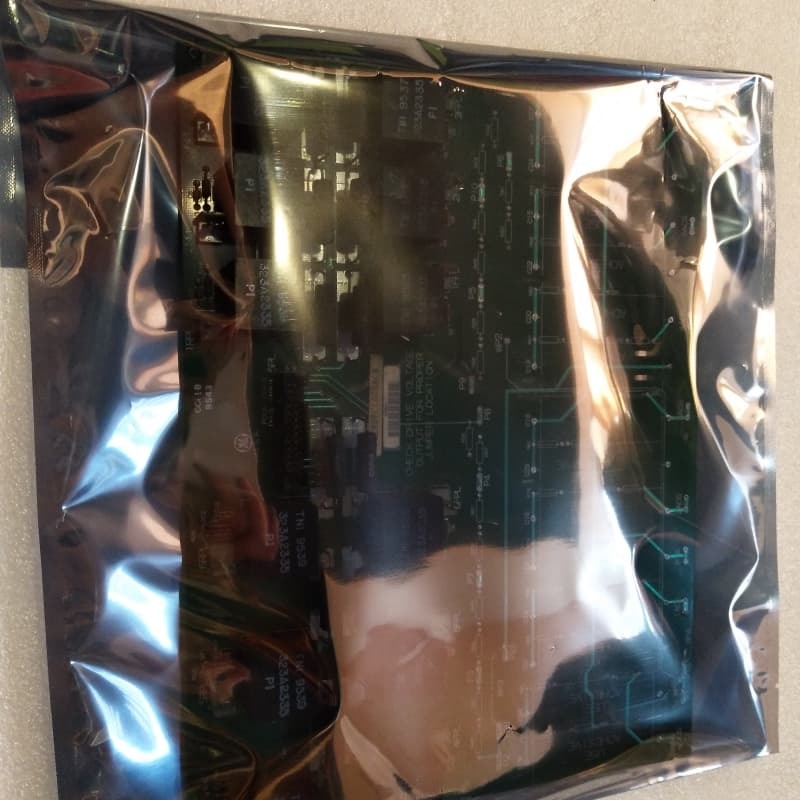

GE DS200PCCAG5ACB पावर कनेक्ट कार्ड

उत्पाद विवरण:

GE स्पीडट्रॉनिक मार्क V DS200PCCAG5ACB एक उच्च-हॉर्सपावर पावर कनेक्ट कार्ड है जिसे SCR पावर ब्रिज और एक ड्राइव की नियंत्रण सर्किटरी को जोड़ने के लिए डिज़ाइन किया गया है। यह SCR ब्रिज को गेट ड्राइव सिग्नल देने के लिए पल्स ट्रांसफॉर्मर का उपयोग करता है और इसे “उच्च HP” के रूप में वर्गीकृत किया गया है क्योंकि इसके स्नबर्स सिस्टम में कहीं और स्थानांतरित किए जाते हैं, जिसके लिए उच्च HP नियंत्रकों के साथ युग्मन की आवश्यकता होती है।

इसमें फॉरवर्ड/रिवर्स SCR गेट पल्स के लिए 12 प्लग कनेक्टर, DCFB-प्रकार के बिजली आपूर्ति बोर्ड संचार के लिए एक कनेक्टर, साथ ही लेग रिएक्टर, फ्यूज और 4 वायर जम्पर हैं। ड्राइव कंट्रोल बोर्ड के पीछे माउंट किया गया, इसे छह प्लास्टिक होल्डरों के माध्यम से एक बोर्ड कैरियर से सुरक्षित किया जाता है। स्थैतिक-संवेदनशील, इसमें सुरक्षित स्थापना के लिए फैक्टरी-ड्रिल्ड इंसुलेटेड छेद हैं; इसका “G5” उत्पाद टैग मार्क V ग्रुप 5 सदस्यता, 1500 V rms अधिकतम AX वोल्टेज, और J/K/M-शैली मार्क V फ्रेम के साथ संगतता को दर्शाता है।

मुख्य विशेषताएँ:
उच्च HP SCR एकीकरण: उच्च HP उपयोग के लिए स्नबर्स/एटेन्यूएशन स्ट्रिंग्स को स्थानांतरित करता है, SCR ब्रिज और नियंत्रण सर्किटरी को पल्स ट्रांसफॉर्मर के माध्यम से जोड़ने के लिए उच्च HP नियंत्रकों के साथ युग्मन करता है।

लक्षित कनेक्टिविटी: द्विदिश SCR गेट पल्स के लिए 12 प्लग कनेक्टर और एक DCFB बिजली आपूर्ति कनेक्टर मार्क V ड्राइव में निर्बाध सिग्नल/पावर लिंक सुनिश्चित करते हैं।

मार्क V ग्रुप 5 संगतता: “G5” टैग 1500 V rms अधिकतम वोल्टेज और J/K/M-फ्रेम फिट की पुष्टि करता है, जो मार्क V सिस्टम के लिए संगतता जांच को सरल बनाता है।

सुरक्षित माउंटिंग: ड्राइव कंट्रोल/पावर सप्लाई बोर्ड के पीछे स्थापित, एक कैरियर पर छह प्लास्टिक होल्डरों द्वारा सुरक्षित किया गया—सुरक्षित, स्थिर प्लेसमेंट के लिए इंसुलेटेड ड्रिल छेद के साथ।

स्थैतिक और वोल्टेज सुरक्षा: स्थैतिक-संवेदनशील के रूप में व्यवहार किया जाता है; बेस बोर्ड पावर-ऑफ के बाद खतरनाक सतह वोल्टेज के निर्माण से बचता है, जो सुरक्षित स्थापना/रखरखाव के लिए महत्वपूर्ण है।
