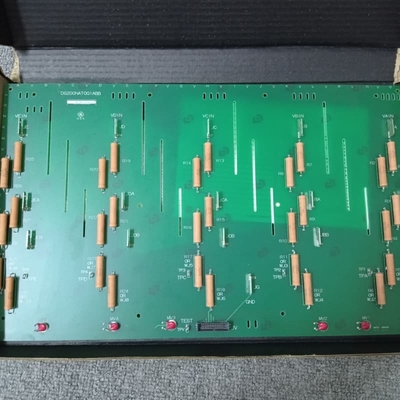

GE DS200NATOG1ABB वोल्टेज फीडबैक स्केलिंग बोर्ड 330mm x 200mm

GE DS200NATOG1ABB वोल्टेज फीडबैक स्केलिंग बोर्ड

उत्पाद विवरण:

GE DS200NATOG1ABB GE के LCI इनोवेशन सीरीज़ के लिए विकसित एक वोल्टेज फीडबैक स्केलिंग बोर्ड है, जिसे VME प्लेटफ़ॉर्म पर संचालित करने के लिए डिज़ाइन किया गया है। इसका मुख्य कार्य SCR (सिलिकॉन-नियंत्रित रेक्टिफायर) ब्रिज सिस्टम के लिए महत्वपूर्ण है: यह ब्रिज से DC और AC दोनों वोल्टेज को कम करता है, जो फीडबैक वोल्टेज के सटीक अधिग्रहण को सुनिश्चित करता है—जो ब्रिज के संचालन के स्थिर नियंत्रण को बनाए रखने के लिए आवश्यक है।

शारीरिक रूप से, बोर्ड में पांच समान श्रृंखला-जुड़े प्रतिरोधक स्ट्रिंग हैं। इनमें से, एक स्ट्रिंग में नकारात्मक और सकारात्मक DC बस वोल्टेज को संभालने के लिए समर्पित एक अतिरिक्त घटक शामिल है, जबकि शेष स्ट्रिंग तीन AC चरणों में से प्रत्येक के अनुरूप हैं। ये प्रतिरोधक स्ट्रिंग बोर्ड के इनपुट चैनल के रूप में कार्य करते हैं। विशेष रूप से, जबकि इनपुट कॉन्फ़िगरेशन एक सुसंगत डिज़ाइन का अनुसरण करता है, बोर्ड के आउटपुट चैनल विशिष्ट भिन्नताएँ प्रदर्शित करते हैं, जो व्यापक LCI सिस्टम और VME प्लेटफ़ॉर्म एकीकरण की फीडबैक सिग्नल आवश्यकताओं को पूरा करने के लिए तैयार किए गए हैं।
