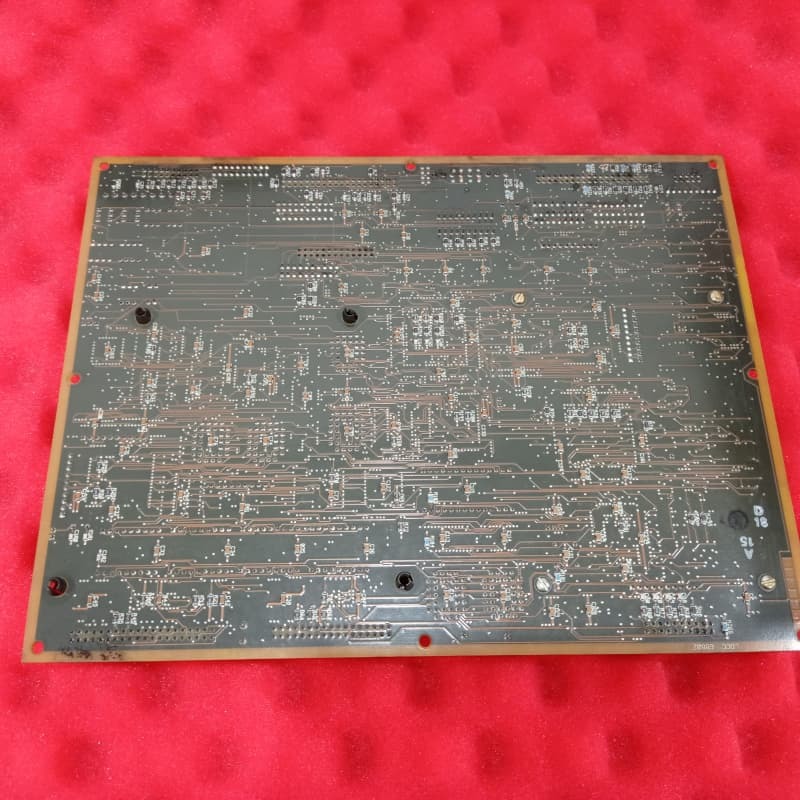

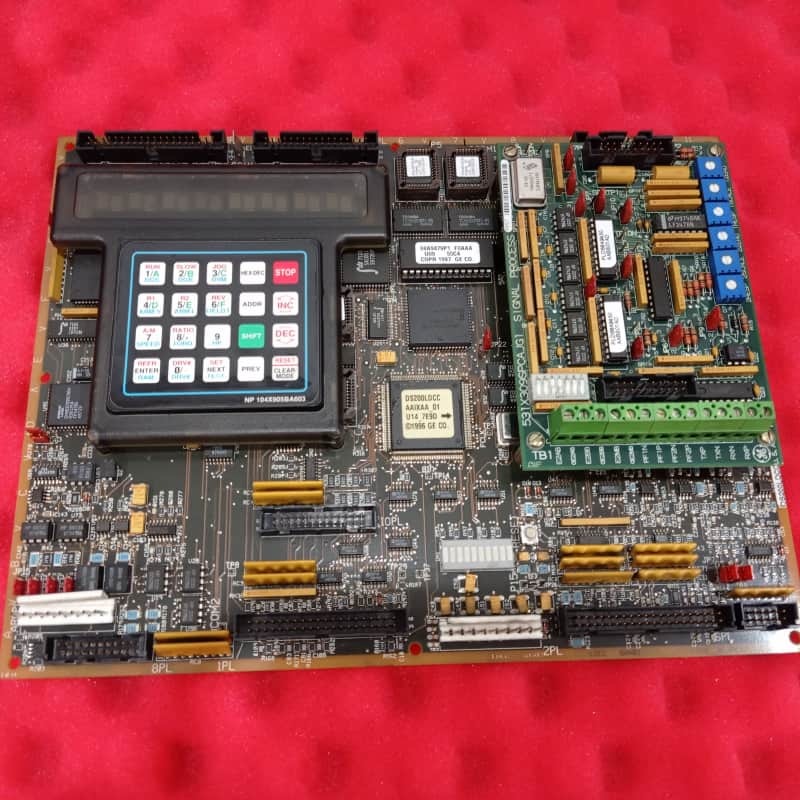

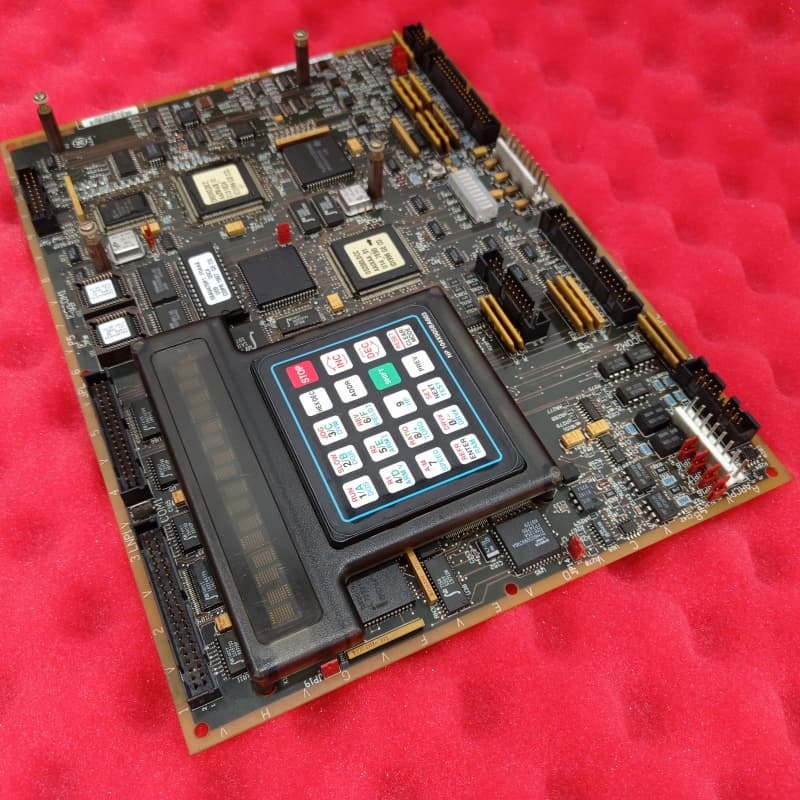

GE DS200LDCCH1AHA ड्राइव कंट्रोल LAN बोर्ड 330mm x 200mm

GE DS200LDCCH1AHA ड्राइव कंट्रोल और LAN (लोकल एरिया नेटवर्क) संचार बोर्ड

उत्पाद विवरण:

GE DS200LDCCH1AHA GE के मार्क V टरबाइन कंट्रोल सिस्टम का एक ड्राइव कंट्रोल/LAN कम्युनिकेशन बोर्ड है—DIRECTO-MATIC 2000 एक्साइटर्स/ड्राइव्स के साथ संगत और इसका उपयोग पवन, भाप और गैस टरबाइन स्वचालित ड्राइव को प्रबंधित करने के लिए किया जाता है। GE की पेटेंटेड स्पीडट्रॉनिक तकनीक को एकीकृत करने वाली अंतिम मार्क श्रृंखला में से एक के रूप में, यह मूल DS200LDCCH1 पैरेंट बोर्ड का एक संशोधित संस्करण है, जिसमें तीन महत्वपूर्ण उत्पाद अपडेट हैं।

इसकी मुख्य भूमिकाओं में ड्राइव कंट्रोल, I/O प्रबंधन और LAN संचार शामिल हैं: यह सिस्टम संचालन को संभालने के लिए चार ऑनबोर्ड माइक्रोप्रोसेसर (5 बस प्रकारों के लिए LAN कंट्रोल प्रोसेसर/LCP, एनालॉग/डिजिटल I/O रूपांतरण के लिए ड्राइव कंट्रोल प्रोसेसर/DCP, डिजिटल I/O के लिए मोटर कंट्रोल प्रोसेसर/MCP, जटिल गणनाओं के लिए को-मोटर प्रोसेसर/CMP) पर निर्भर करता है। यह DCFB पावर सप्लाई बोर्ड के साथ एकीकृत होता है और इसमें निदान, कई रीसेट विकल्प और स्टोरेज के लिए एक अल्फ़ान्यूमेरिक कीपैड शामिल है। शिपिंग में स्थैतिक-घटाने वाले पैकेजिंग का उपयोग किया जाता है, और स्थापना के लिए निर्माता के मैनुअल का पालन करना आवश्यक है।

मुख्य विशेषताएँ:
मार्क V और स्पीडट्रॉनिक विरासत: मार्क V टरबाइन कंट्रोल के लिए तैयार, स्पीडट्रॉनिक तकनीक का लाभ उठाते हुए DIRECTO-MATIC 2000 सिस्टम के साथ संगतता और विश्वसनीय टरबाइन/ड्राइव संचालन सुनिश्चित करता है।

क्वाड-प्रोसेसर दक्षता: चार विशेष माइक्रोप्रोसेसर सिस्टम प्रदर्शन और प्रतिक्रियाशीलता को अनुकूलित करने के लिए कार्यों को विभाजित करते हैं।

एकीकृत पावर और फीडबैक सपोर्ट: DCFB बोर्ड के साथ काम करता है ताकि विनियमित पावर और VCO-आधारित वोल्टेज/करंट फीडबैक तक पहुंचा जा सके, जिससे सटीक ड्राइव कंट्रोल और फॉल्ट डिटेक्शन सक्षम हो सके।

लचीला रीसेट और निदान: कई रीसेट तंत्र और एक अल्फ़ान्यूमेरिक कीपैड फॉल्ट रिकवरी और ऑन-साइट समस्या निवारण को सरल बनाते हैं; ऑनबोर्ड टेस्टपॉइंट प्री-रीसेट फॉल्ट डायग्नोसिस में सहायता करते हैं।

फ़ील्ड-कॉन्फ़िगर करने योग्य स्टोरेज: फ्लैश PROM और EEPROM मार्क V के I/O कॉन्फ़िगरेशन एडिटर का उपयोग करके विशिष्ट ड्राइव आवश्यकताओं के लिए अनुकूलन की अनुमति देते हैं।

औद्योगिक शोर प्रतिरोध: LAN इंटरफ़ेस कॉमन रेफरेंस के लिए एक स्टैब कनेक्शन उच्च-शोर वाले औद्योगिक वातावरण में स्थिर संचार सुनिश्चित करते हुए शोर हस्तक्षेप को कम करता है।
