जीई डीएस200आईपीसीएसजी1एबीबी स्नबर बोर्ड 330 मिमी x 200 मिमी मार्क वी टरबाइन के लिए

GE DS200IPCSG1ABB स्नबर बोर्ड

उत्पाद विवरण:

GEDS200IPCSG1ABB GE के मार्क V टरबाइन कंट्रोल सिस्टम के लिए डिज़ाइन किया गया एक स्नबर बोर्ड है—जिसका उपयोग हवा, भाप और गैस टरबाइन स्वचालित ड्राइव को प्रबंधित करने के लिए किया जाता है। इसकी मुख्य भूमिका इंसुलेटेड गेट बाइपोलर ट्रांजिस्टर (IGBTs) की सुरक्षा करना है, जो वोल्टेज स्पाइक्स को कम करके और IGBT स्विचिंग के दौरान तनाव को कम करके, समग्र सिस्टम विश्वसनीयता को बढ़ाता है।

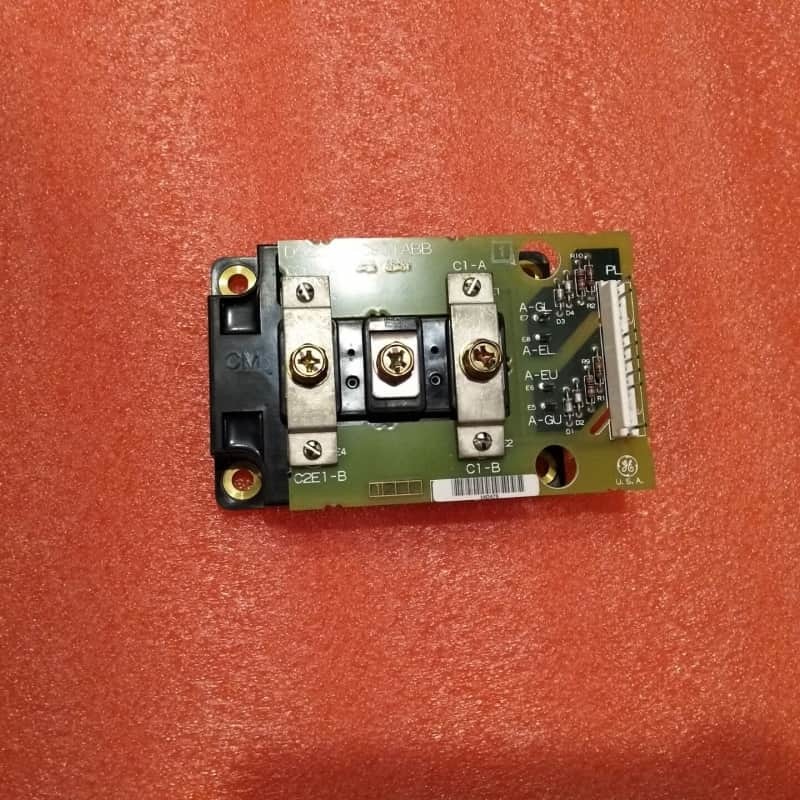

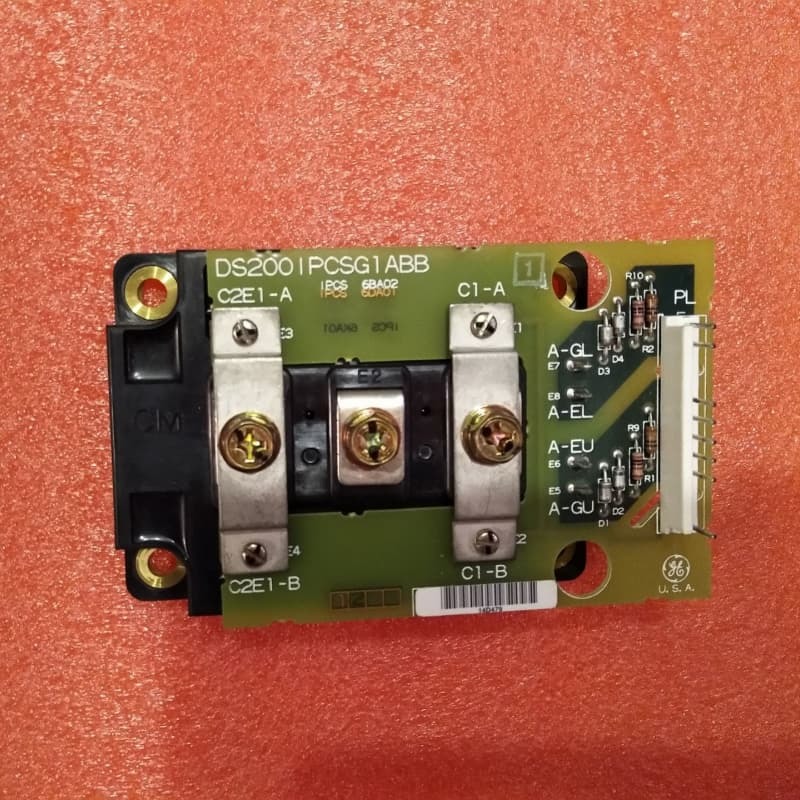

शारीरिक रूप से, इसमें सिस्टम एकीकरण के लिए एक रिबन केबल कनेक्टर, IGBT समायोजन के लिए बड़े फाइन-ट्यून करने योग्य पेंच, और स्थापना के लिए चार फ़ैक्टरी-ड्रिल्ड इंसुलेटेड छेद के साथ एक ठोस धातु बैकप्लेन है। कई मार्क V बोर्डों के विपरीत, इसमें एक छोटा आकार है और इसमें एकीकृत सर्किट या कैपेसिटर जैसे मानक घटक नहीं हैं—हालांकि इसमें वोल्टेज दमन के लिए डायोड शामिल हैं। यह उद्योग मानकों को पूरा करने के लिए सख्त विनिर्माण परीक्षण से गुजरता है, जो पावर इलेक्ट्रॉनिक सिस्टम में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

मुख्य विशेषताएँ:

IGBT सुरक्षा:वोल्टेज स्पाइक्स को कम करने और IGBT पर स्विचिंग तनाव को कम करने के लिए एक स्नबर के रूप में कार्य करता है, जिससे उनके जीवनकाल का विस्तार होता है और सिस्टम की खराबी को रोका जा सकता है।

सरलीकृत स्थापना और समायोजन:इंसुलेटेड माउंटिंग छेद के साथ ठोस धातु बैकप्लेन सुरक्षित स्थापना सुनिश्चित करता है; बड़े पेंच सटीक IGBT ट्यूनिंग की अनुमति देते हैं, जिससे सेटअप सुव्यवस्थित होता है।

लक्षित घटक:न्यूनतम मानक मार्क V घटकों के साथ कॉम्पैक्ट डिज़ाइन लेकिन इसमें वोल्टेज दमन के लिए डायोड शामिल हैं, जो इसे अपनी स्नबर भूमिका के लिए अनुकूलित करता है।

गुणवत्ता-सुनिश्चित विनिर्माण:कठोर औद्योगिक वातावरण में विश्वसनीय संचालन सुनिश्चित करने और समग्र सिस्टम दीर्घायु में योगदान करने के लिए उद्योग मानकों को पूरा करने के लिए सख्त परीक्षण से गुजरता है।
