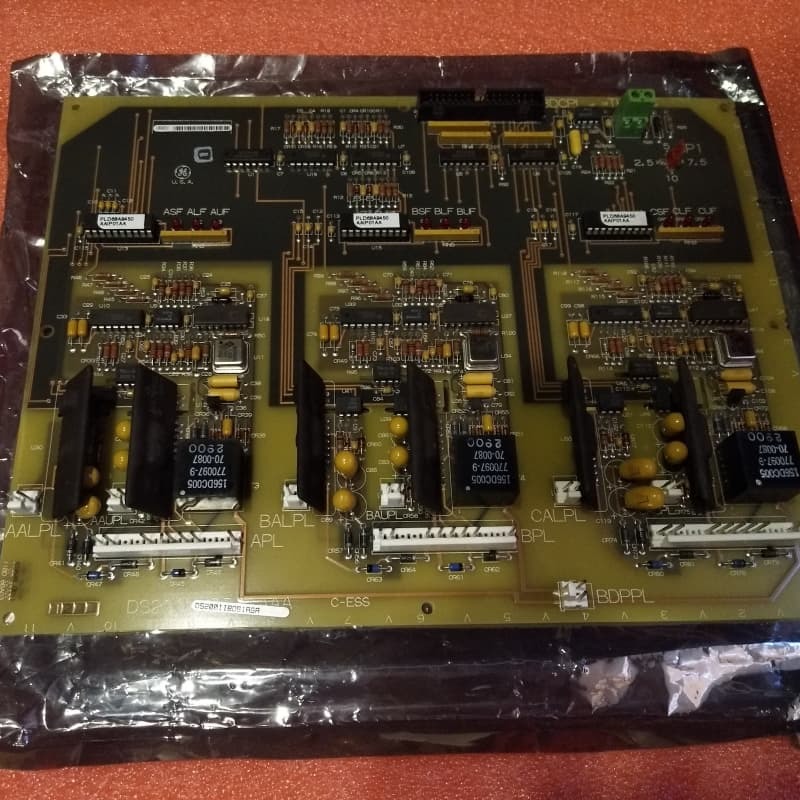

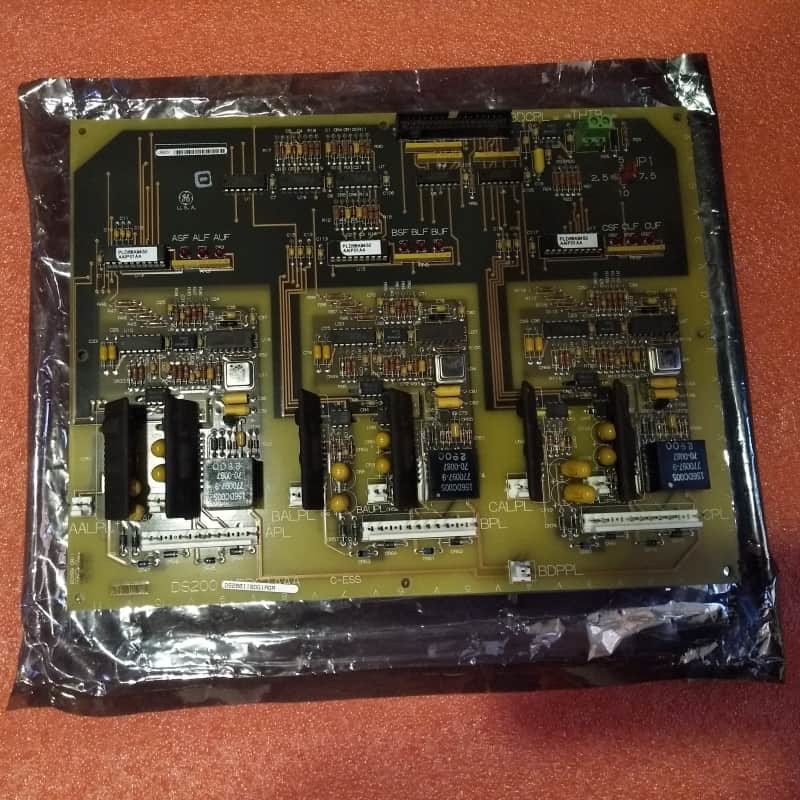

GE DS200IIBDG1AGA IGBT गेट ड्राइवर बोर्ड 330mm x 200mm

GE DS200IIBDG1AGA PCB IGBT गेट ड्राइवर बोर्ड

उत्पाद विवरण:

GE DS200IIBDG1AGA GE के Mark V Series के लिए डिज़ाइन किया गया एक IGBT गेट ड्राइवर बोर्ड है— टरबाइन नियंत्रण प्रणालियों और घटकों की एक लंबी लाइन जिसे GE द्वारा बनाए रखा जाता है। यह अपने मूल Mark V बोर्ड का एक संशोधित संस्करण है, जिसमें तीन प्रमुख अपडेट शामिल हैं: दो कार्यात्मक संशोधन और एक कलाकृति संशोधन।

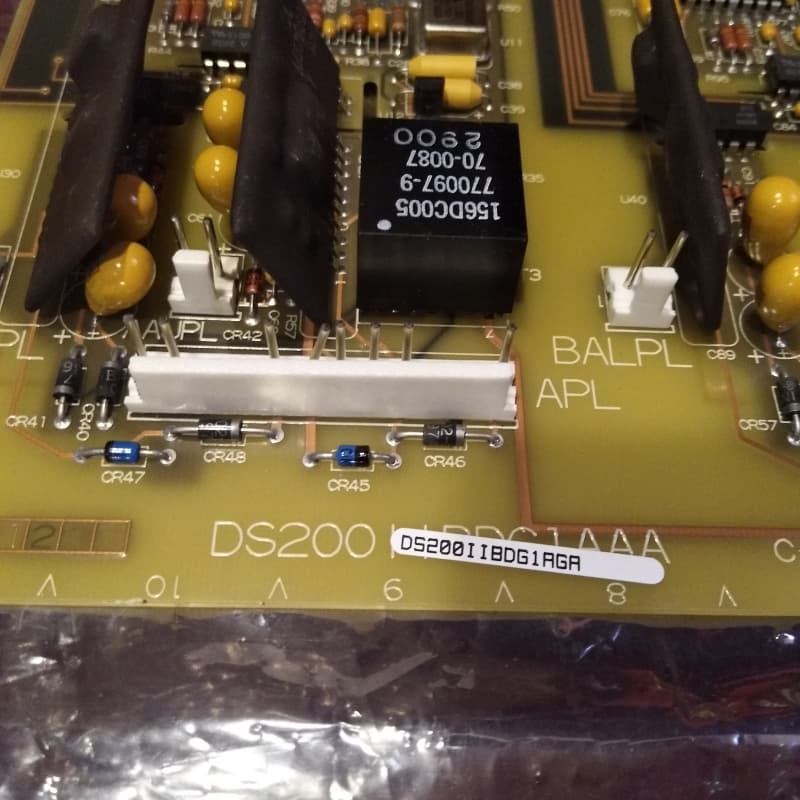

शारीरिक रूप से, इसमें नौ लाल संकेतक एलईडी (सर्किट बोर्ड कैबिनेट से दिखाई देने वाले तीन के तीन समूहों में व्यवस्थित) हैं—प्रत्येक समूह एक आसन्न 8-पिन कनेक्टर (APL, BPL, CPL) से मेल खाता है और इन कनेक्टर्स के माध्यम से प्राप्त/प्रसारित संकेतों की स्थिति को इंगित करता है। इसमें एक 34-पिन कनेक्टर (17 पिन की दो पंक्तियाँ) भी शामिल है जो एक ही रिबन केबल से जुड़ता है। प्रतिस्थापन के लिए हटाने में छह माउंटिंग स्क्रू को खोलना शामिल है, अन्य कैबिनेट घटकों या बोर्ड सोल्डर बिंदुओं के खिलाफ ब्रश करने से बचने के लिए सावधानी बरतने की आवश्यकता है; ड्राइव कार्यक्षमता सुनिश्चित करने के लिए गिरे हुए स्क्रू को पुनः प्राप्त किया जाना चाहिए। यह GE Speedtronic उत्पादों के लिए सामान्य मानक असेंबली प्रकार को बरकरार रखता है।

मुख्य विशेषताएँ:
Mark V Series एकीकरण: GE के लंबे समय से चल रहे Mark V टरबाइन नियंत्रण प्रणालियों के लिए तैयार किया गया, जो विरासत और बनाए गए टरबाइन सेटअप के साथ संगतता सुनिश्चित करता है।

संशोधित कार्यक्षमता: तीन संशोधन टरबाइन नियंत्रण सर्किट में विश्वसनीय IGBT गेट ड्राइविंग के लिए प्रदर्शन या डिज़ाइन को बढ़ाते हैं।

स्पष्ट स्थिति निगरानी: नौ लाल एलईडी (APL/BPL/CPL कनेक्टर्स द्वारा समूहीकृत) सिग्नल स्थिति पर दृश्य प्रतिक्रिया प्रदान करते हैं, जो वास्तविक समय के निदान और समस्या निवारण को सरल बनाता है।

संरचित कनेक्टिविटी: सिग्नल ट्रांसफर के लिए 8-पिन कनेक्टर और रिबन केबल लिंकिंग के लिए 34-पिन कनेक्टर, केबलिंग ड्राइव इंटीरियर तक ही सीमित है ताकि हस्तक्षेप को रोका जा सके।
