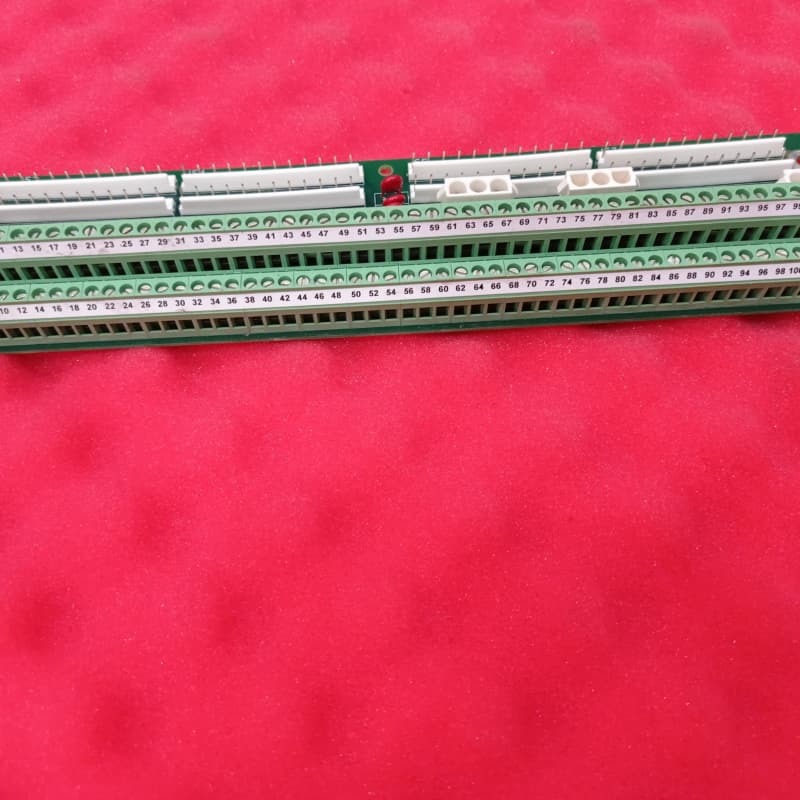

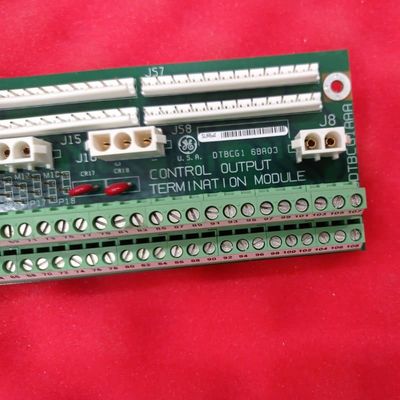

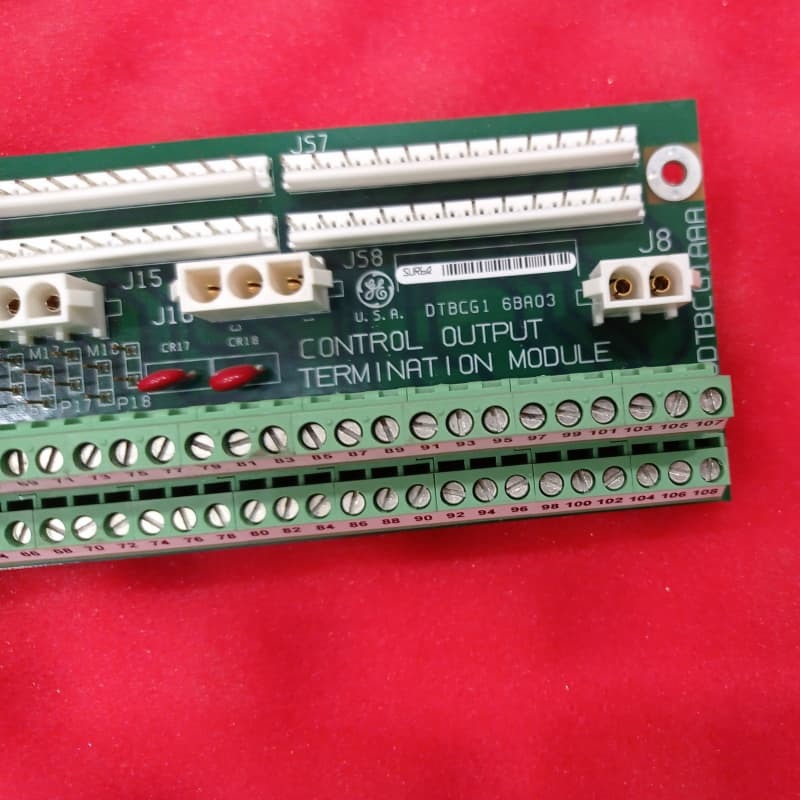

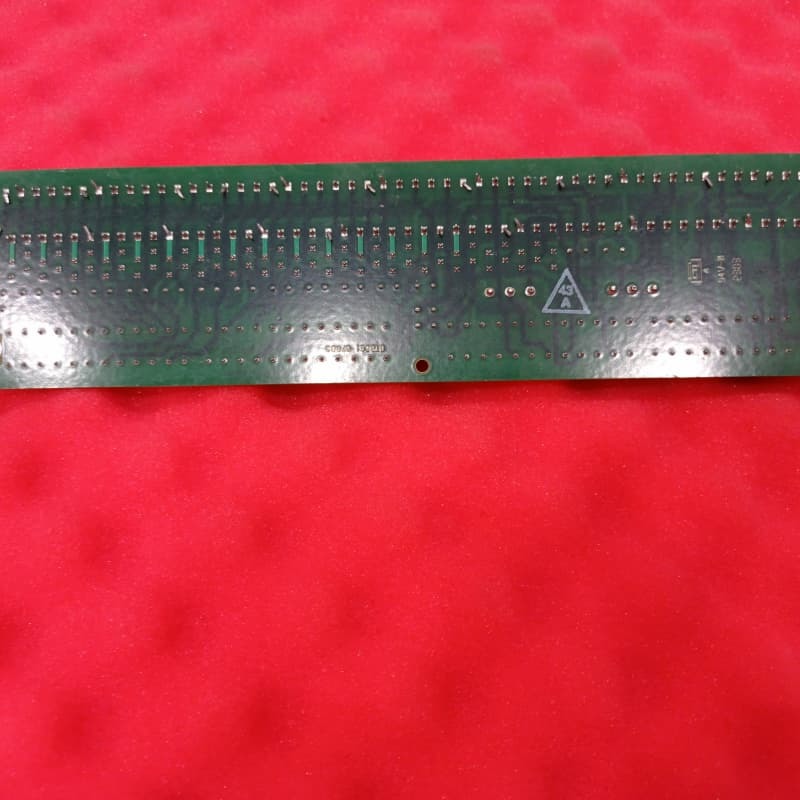

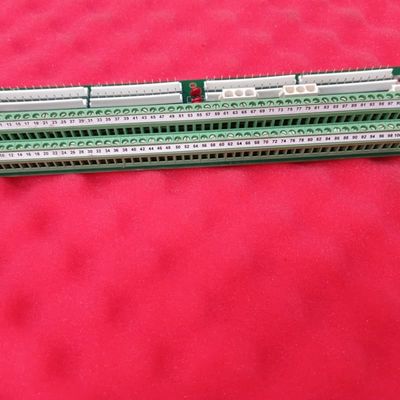

GE DS200DTBCG1A संपर्क आउटपुट टर्मिनल बोर्ड 100mm x 200mm

GE DS200DTBCG1A संपर्क आउटपुट टर्मिनल बोर्ड

उत्पाद का वर्णन:

जीईDS200DTBCG1Aयह एक संपर्क आउटपुट टर्मिनेशन मॉड्यूल है जो जीई की विरासत मार्क वी टरबाइन कंट्रोल सिस्टम श्रृंखला से संबंधित है जिसमें पेटेंट स्पीडट्रॉनिक तकनीक शामिल है और जीई-संगत गैस, भाप,और पवन टरबाइनयह मूल DS200DTBCG1 मॉड्यूल का एक संशोधित संस्करण है, जिसमें एक एकल ए-रेटेड कार्यात्मक अद्यतन है।

मार्क वी प्रणाली के भीतर Q11, Q21 और Q51 स्थानों पर स्थापित, इसकी मुख्य भूमिका संपर्क आउटपुट संकेतों को समाप्त करना और रूट करना है। Q21/Q51 में, यह TCRA बोर्ड पर 30 रिले से जुड़ता है; Q11 में,यह 4 TCRA संपर्क आउटपुट रिले से जुड़ा हुआ है, गैस मनिफोल्ड ब्लो-ऑफ वाल्व नियंत्रण के लिए विशेष जंपर्स के साथ। भौतिक रूप से, दो टर्मिनल ब्लॉक, 2 तीन-वायर/1 दो-वायर बैजनेट कनेक्टर, 10 जंपर्स और समर्पित कनेक्टरः JS1-JS8, J8,और J15/J16 उचित माउंटिंग और केबल रूटिंग महत्वपूर्ण हैं, शोर से बचने के लिए सिग्नल के तारों को शोर से अलग किया जाना चाहिए, और ओवरहीटिंग को रोकने के लिए हवा के प्रवाह को अवरुद्ध नहीं किया जाना चाहिए।

प्रमुख विशेषताएं:
मार्क वी स्पीडट्रॉनिक विरासत एकीकरणःमार्क वी प्रणाली के टरबाइन नियंत्रण के लिए अनुकूलित, जीई की सिद्ध स्पीडट्रॉनिक तकनीक का लाभ उठाते हुए और पुराने सेटअप को फिट करते हुए।

स्थान-विशिष्ट विन्यासःविभिन्न टरबाइन आउटपुट आवश्यकताओं के अनुरूप Q11 और Q21/Q51 को अनुकूलित करता है।

उच्च घनत्व संकेत प्रबंधनःदो टर्मिनल ब्लॉक 220 सिग्नल तारों तक संभालते हैं, जिनमें सटीक रिले सिग्नल/पावर रूटिंग के लिए समर्पित कनेक्टर होते हैं।

हस्तक्षेप को कम करना:सिग्नल शोर से बचने के लिए सख्त केबल पृथक्करण या परिरक्षित तारों की आवश्यकता होती है, जिससे सटीक आउटपुट ट्रांसमिशन सुनिश्चित होता है

थर्मल सुरक्षाःनिर्बाध ड्राइव वायु प्रवाह पर निर्भर; उचित माउंटिंग केबल बंडलों को वेंटिलेशन को अवरुद्ध करने से रोकती है, गर्म घटकों की सुरक्षा करती है।
