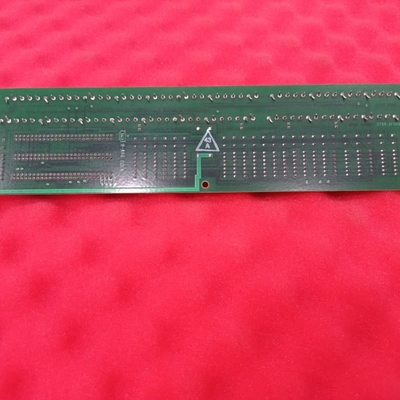

GE DS200DTBBG1ABB टर्मिनल बोर्ड 330mm x 200mm मार्क V टरबाइन नियंत्रण के लिए

GE DS200DTBBG1ABB टर्मिनल डिजिटल कनेक्टर बोर्ड मार्क V GE टरबाइन नियंत्रण

उत्पाद विवरण:

GE DS200DTBBG1ABB GE के मार्क V टरबाइन नियंत्रण प्रणाली के लिए विकसित एक संपर्क इनपुट विस्तार टर्मिनेशन मॉड्यूल है—जिसका उपयोग पवन, भाप और गैस टरबाइन स्वचालित ड्राइव को प्रबंधित करने के लिए किया जाता है, और GE की अंतिम उत्पाद श्रृंखला का हिस्सा है जो अपनी पेटेंट स्पीडट्रॉनिक तकनीक का लाभ उठाता है। यह मूल DS200DTBBG1 मॉड्यूल का एक संशोधित संस्करण है, जिसमें तीन महत्वपूर्ण उत्पाद अपडेट शामिल हैं।

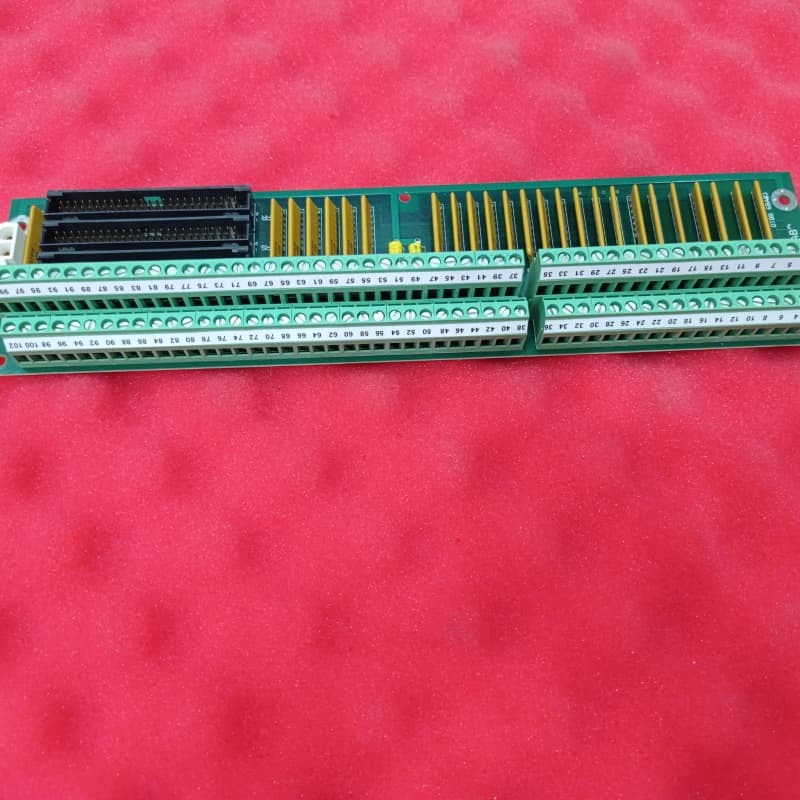

शारीरिक रूप से, यह 3 इंच ऊंचा और 11.5 इंच लंबा है, जिसमें ड्राइव के बोर्ड रैक पर माउंटिंग के लिए चार कोने के छेद हैं। प्रमुख हार्डवेयर में दो टर्मिनल ब्लॉक, तीन 50-पिन कनेक्टर, तीन 40-पिन कनेक्टर, बेयोनेट कनेक्टर, पांच जम्पर और वोल्टेज सीमा के लिए मार्क V-मानक घटक शामिल हैं। इसका उत्पाद नंबर इंगित करता है कि यह एक घरेलू स्तर पर निर्मित मार्क V बोर्ड है जिसमें DTBB फ़ंक्शन, सामान्य PCB कोटिंग, ग्रुप 1 वर्गीकरण और A/B/B संशोधन हैं। स्थापना के लिए महत्वपूर्ण है कि इसे प्रतिस्थापित बोर्ड के समान स्थिति में रखा जाए ताकि उचित केबल रूटिंग सुनिश्चित हो सके—खराब रूटिंग से विद्युत हस्तक्षेप और ड्राइव कूलिंग कम होने का खतरा होता है, जो संकेतों को विकृत कर सकता है या घटकों को ज़्यादा गरम कर सकता है।

मुख्य विशेषताएं:
मार्क V और स्पीडट्रॉनिक एकीकरण:मार्क V टरबाइन नियंत्रण प्रणाली के लिए तैयार, पवन/भाप/गैस टरबाइन ड्राइव का समर्थन करता है और GE की विरासत स्पीडट्रॉनिक तकनीक का उपयोग करता है, जो परिपक्व टरबाइन नियंत्रण आर्किटेक्चर के साथ संगतता सुनिश्चित करता है।

विस्तारित संपर्क इनपुट टर्मिनेशन:दो टर्मिनल ब्लॉक सिग्नल तारों के केंद्रीकृत प्रबंधन को सक्षम करते हैं, जो टरबाइन नियंत्रण लूप में संपर्क इनपुट के लिए एक विस्तार केंद्र के रूप में कार्य करते हैं।

समर्पित कनेक्टिविटी:मार्क V सिस्टम हार्डवेयर के साथ इंटरफेस करने और सिग्नल/पावर प्रवाह को विनियमित करने के लिए 40-पिन, 50-पिन और बेयोनेट कनेक्टर, साथ ही वोल्टेज-सीमित घटक शामिल हैं।

संशोधन-बढ़ा हुआ प्रदर्शन:तीन संशोधनों के साथ मूल DS200DTBBG1 पर आधारित है, जो टरबाइन नियंत्रण आवश्यकताओं के लिए विश्वसनीयता या संगतता में सुधार करता है।

स्थापना-महत्वपूर्ण डिज़ाइन:हस्तक्षेप और शीतलन समस्याओं को रोकने के लिए प्रतिस्थापित बोर्ड और सख्त केबल रूटिंग के साथ स्थिति-मिलान की आवश्यकता होती है—सिग्नल सटीकता और ड्राइव दीर्घायु के लिए महत्वपूर्ण।
