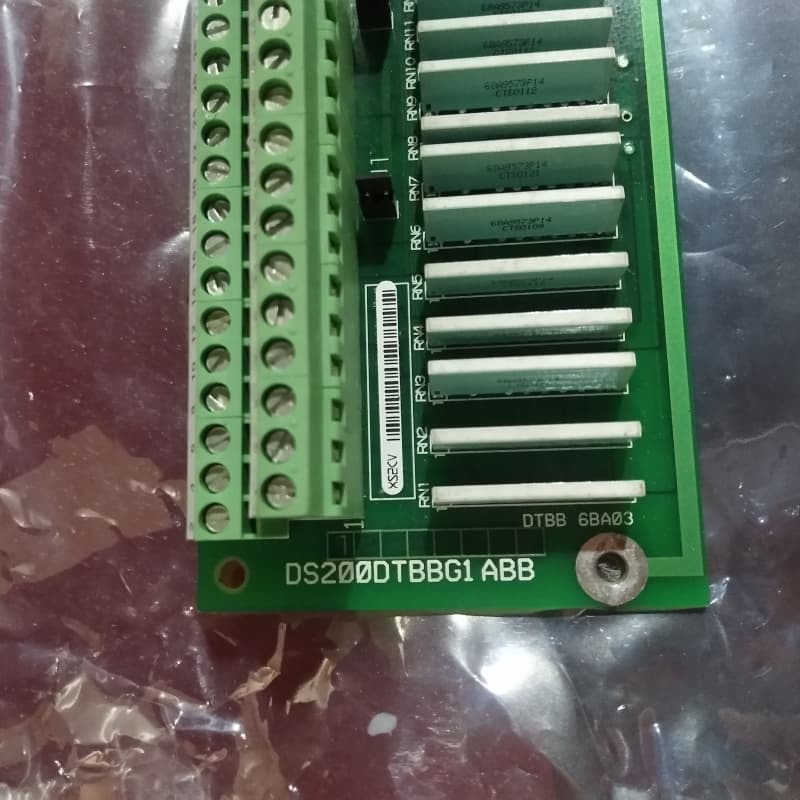

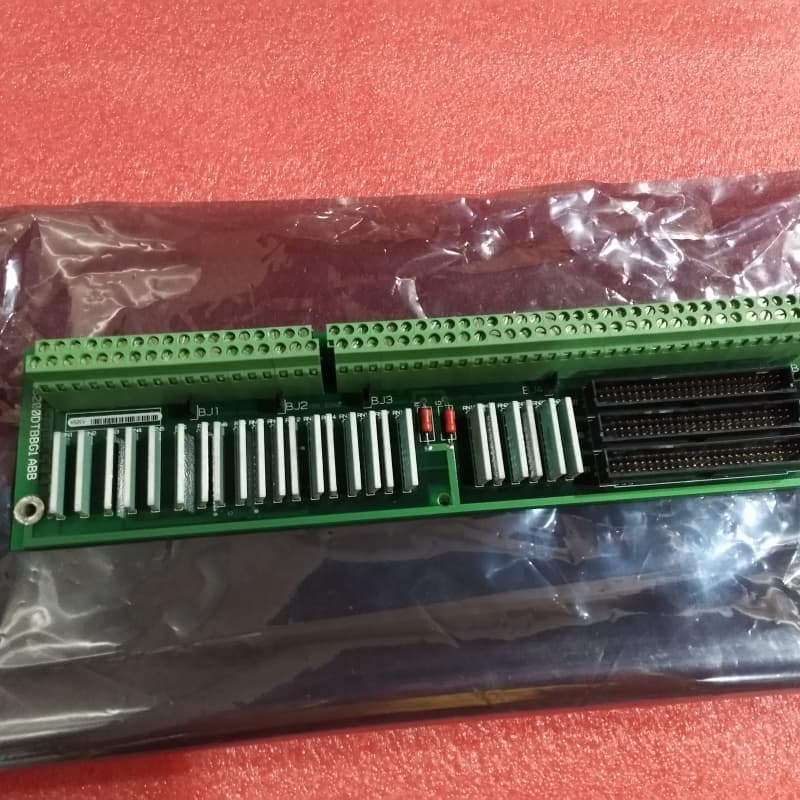

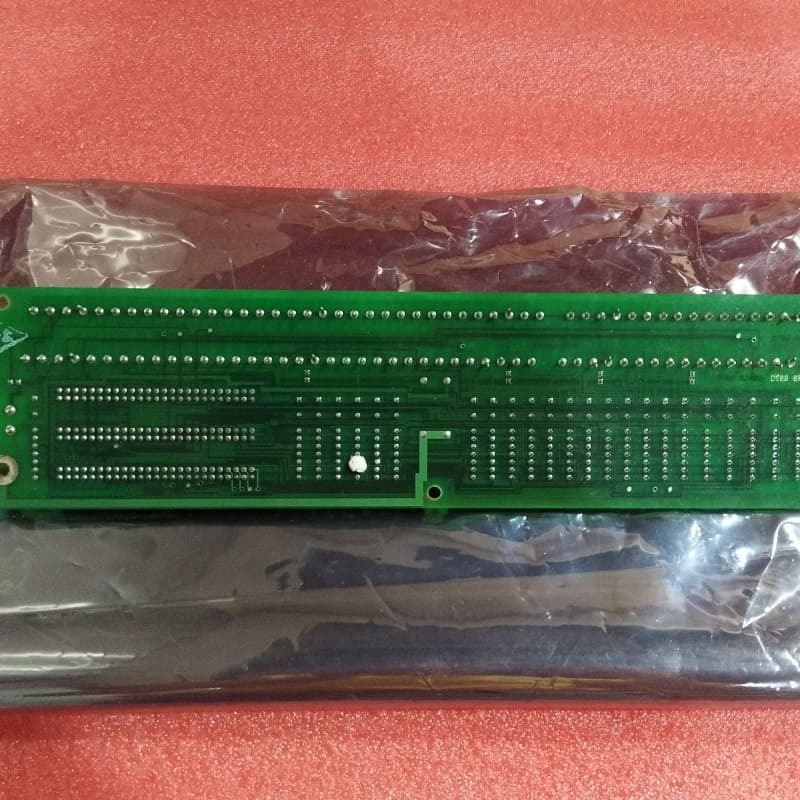

GE DS200DTBBG1A डिजिटल I/O टर्मिनल बोर्ड 200mm x 330mm

GE DS200DTBBG1A टर्मिनल बोर्ड डिजिटल I/O मॉड्यूल

उत्पाद का वर्णन:

जीईDS200DTBBG1Aएक टर्मिनल बोर्ड डिजिटल कनेक्टर कार्ड है जो GE की Mark V श्रृंखला से संबंधित है,औद्योगिक नियंत्रण प्रणालियों के लिए डिज़ाइन किया गया है जो संकेत वायरिंग और संपर्क इनपुट के विस्तार को प्रबंधित करने के लिए टरबाइन या ड्राइव सेटअप में एकीकृत होने की संभावना है.

इसकी मुख्य भूमिका सिग्नल कनेक्शन और रूटिंग के लिए एक केंद्रीकृत हब के रूप में कार्य करना है।जिसमें दो टर्मिनल ब्लॉक होते हैं जिनमें से प्रत्येक में 95 सिग्नल वायर टर्मिनल होते हैं और ब्लॉक आईडी और अनुक्रमिक क्रमांकन के माध्यम से टर्मिनल की स्पष्ट पहचान होती हैइसमें तीन 40-पिन कनेक्टर, तीन 50-पिन कनेक्टर, बायोनेट कनेक्टर और पांच जंपर शामिल हैं।

विशिष्ट मार्क वी घटकों के साथ संगतता को समर्पित कनेक्टरों जैसे कि टीसीडीए संपर्क इनपुट के लिए जेआरआर और डीटीबीए बोर्डों से 125 वीडीसी बिजली के लिए जेवाई के माध्यम से सुनिश्चित किया जाता है।जबकि JRS/T कनेक्टर आमतौर पर अप्रयुक्त हैइसके कामकाज के लिए महत्वपूर्ण है 40 पिन कनेक्टर्स के साथ रिबन केबल का सटीक संरेखण, गलत कनेक्शन ड्राइव को बंद कर देता है, जिससे उत्पादकता कम होती है और ऑपरेटरों को असुविधा होती है।

प्रमुख विशेषताएं:
उच्च घनत्व सिग्नल रूटिंगःदो टर्मिनल ब्लॉक 110 सिग्नल तारों तक का समर्थन करते हैं, संगठित, ट्रैक करने योग्य वायरिंग प्रबंधन के लिए अनुक्रमिक अंकन के साथ।

विविध कनेक्टर संगतता:इसमें 40-पिन, 50-पिन और बैजनेट कनेक्टर, साथ ही समर्पित इंटरफेस, टीसीडीए के लिए जेआरआर, मार्क वी सिस्टम घटकों के साथ एकीकृत करने के लिए 125 वीडीसी बिजली के लिए जेवाई शामिल हैं।

कॉन्फ़िगर करने योग्य कार्यक्षमताःपांच जंपर सिग्नल पथों या अलगाव के अनुकूलन की अनुमति देते हैं, संपर्क इनपुट विस्तार के लिए विशिष्ट नियंत्रण प्रणाली आवश्यकताओं के अनुकूल।

परिशुद्धता पर निर्भर स्थापनाःरिबन केबल से 40-पिन कनेक्टर्स के लिए कनेक्शन के लिए सख्त संरेखण की आवश्यकता होती है_ गलत कनेक्शन ड्राइव बंद होने का कारण बनते हैं, जिससे उत्पादकता के नुकसान से बचने के लिए दस्तावेजी वायरिंग की आवश्यकता पर जोर मिलता है।

तकनीकी मापदंडः
