GE DS200CTBAG1ADD समाप्ति बोर्ड 330mm x 100mm मार्क वी

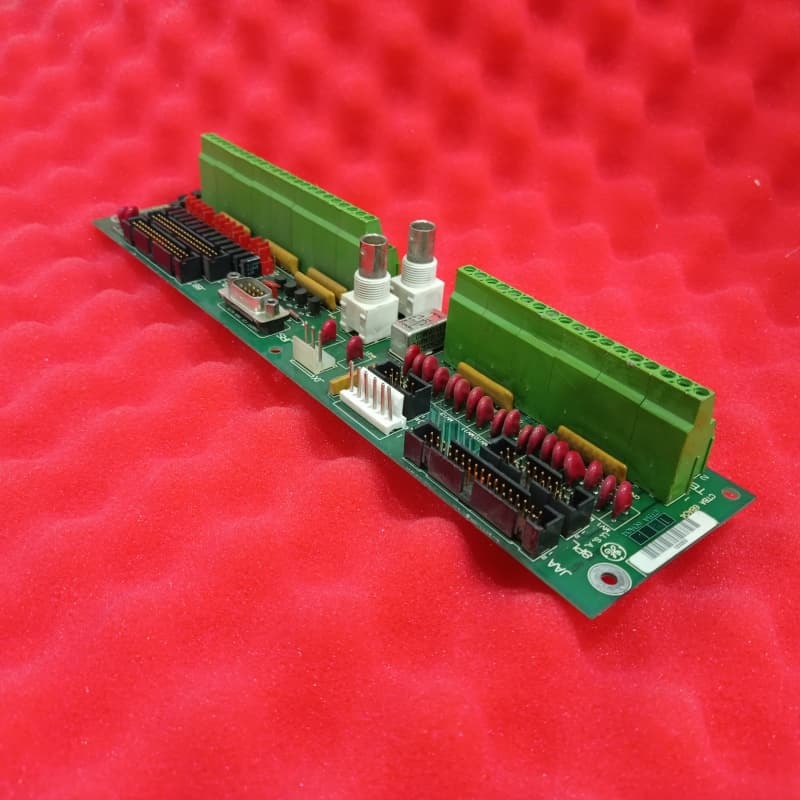

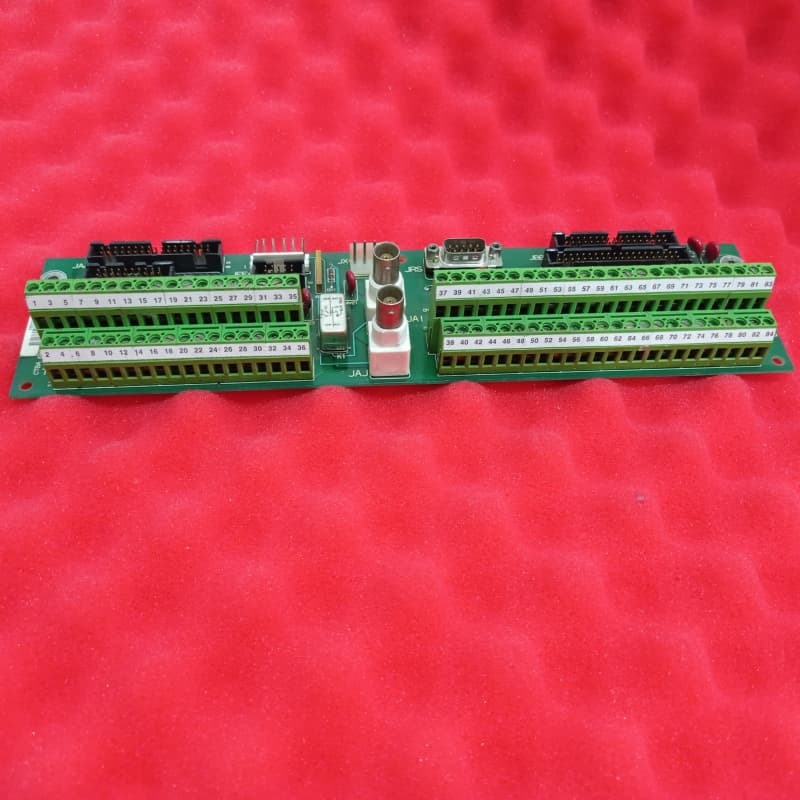

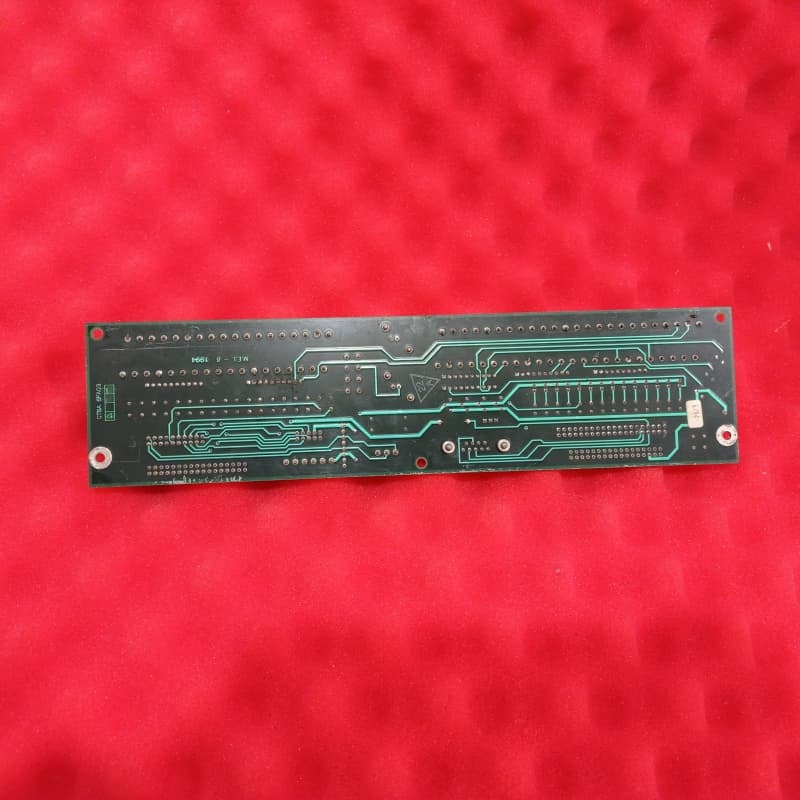

मार्क V में रखा गयाकोर, इसकी मुख्य भूमिका महत्वपूर्ण संकेतों को समाप्त करने और मार्ग देने के लिए हैः 4×20 mA इनपुट/आउटपुट, शाफ्ट वोल्टेज/वर्तमान संकेत, STCA/TCDA बोर्डों के लिए IONET, और QTBA/STCA बोर्डों के लिए COREBUS।यह टीसीपीडी बोर्ड से 24 वीडीसी पावर भी प्राप्त करता है और इसमें पावर खो जाने पर कोरेबस संचार बनाए रखने के लिए एक बायपास रिले शामिल हैभौतिक रूप से, यह एक लंबा, संकीर्ण पीसीबी है जिसमें माउंटिंग के लिए कोने/किनारे के ड्रिल छेद, लाल-कोटेड डायोड और पहचान कोड हैं।इसमें विभिन्न कनेक्टर हैं ∙ 6PL के साथ एक अप्रयुक्त अवशेष ∙ प्लस 20+ MOVs जैसे घटकअप्रयुक्त COREBUS कनेक्टर्स को समाप्ति प्रतिरोध की आवश्यकता होती है, और विवरण GE की मूल तकनीकी सामग्रियों में हैं।

प्रमुख विशेषताएं
संशोधित प्रदर्शनःमूल DS200CTBAG1 पर तीन उत्पाद संशोधनों के साथ बनाता है, एरोडेरिवेटिव और टरबाइन नियंत्रण आवश्यकताओं के लिए सिग्नल हैंडलिंग या विश्वसनीयता में सुधार करता है।

महत्वपूर्ण सिग्नल समाप्तिःनियंत्रण लूप अखंडता बनाए रखने के लिए प्रमुख मार्क वी बोर्डों से जुड़कर 4 ¢ 20 mA I / O, शाफ्ट सिग्नल, IONET और COREBUS का रूटिंग केंद्रीकृत करता है।

अतिरिक्त शक्ति और सुरक्षाःइसमें COREBUS संचार के लिए एक बायपास रिले और 20 से अधिक MOVs + वोल्टेज दमन / विनियमन के लिए लाल डायोड शामिल हैं, संवेदनशील सर्किट की सुरक्षा करते हैं।

कॉन्फ़िगर करने योग्य और संगठित कनेक्टिविटीःअनुकूलन के लिए एक दर्जन जंपर स्विच, स्पष्ट रूप से लेबल किए गए कारखाने के नाम से कनेक्टर, और अप्रयुक्त भागों के लिए दिशानिर्देश, सेटअप और रखरखाव को सरल बनाता है।

औद्योगिक-ग्रेड डिजाइनःसुरक्षित स्थापना और टिकाऊ घटकों के लिए चालक रिंग वाले ड्रिल छेद कठोर टरबाइन परिचालन वातावरण में स्थिरता सुनिश्चित करते हैं।
