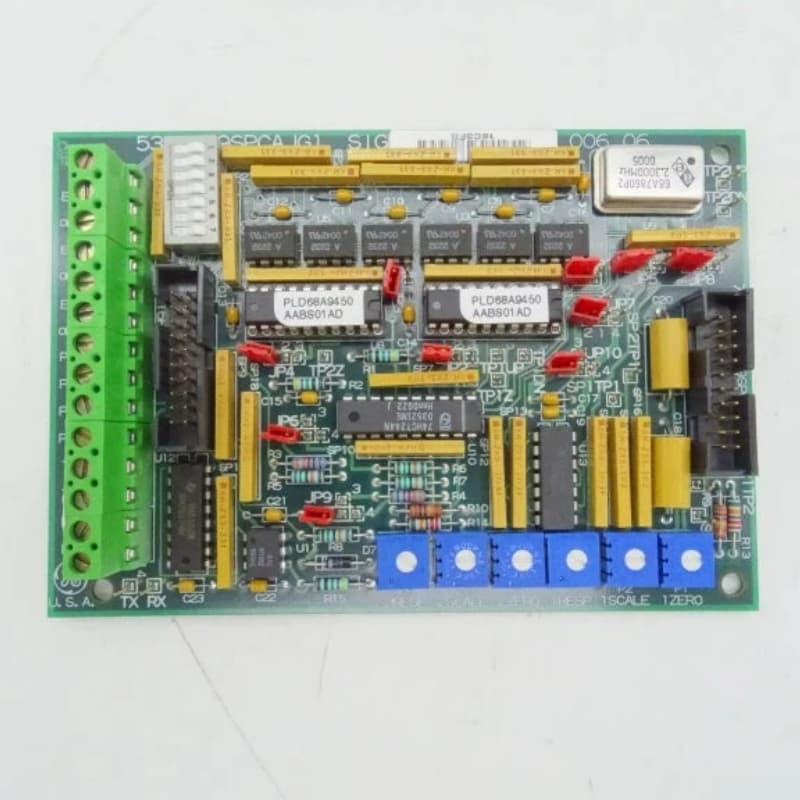

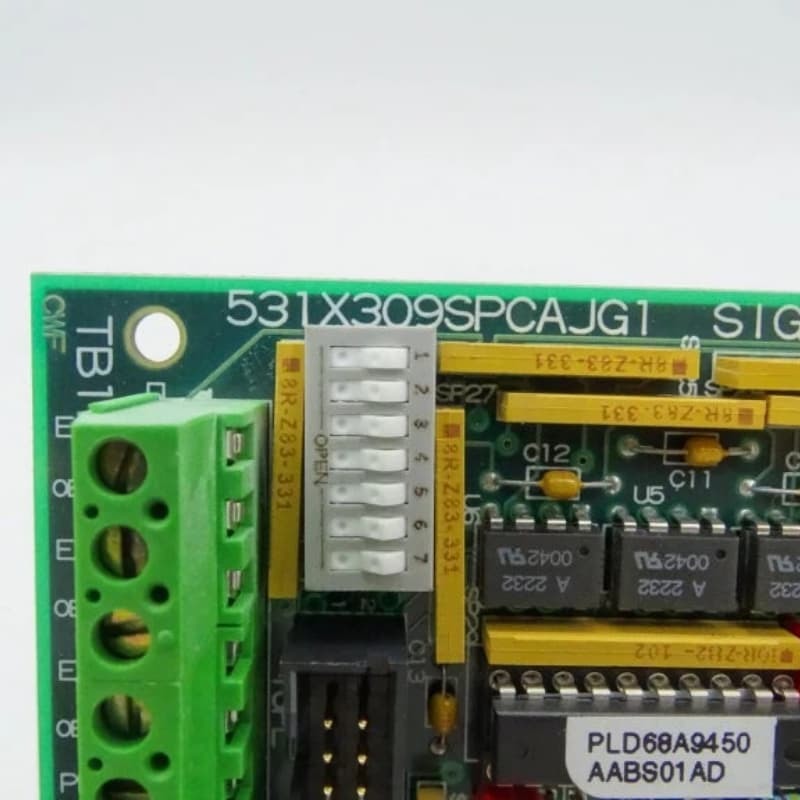

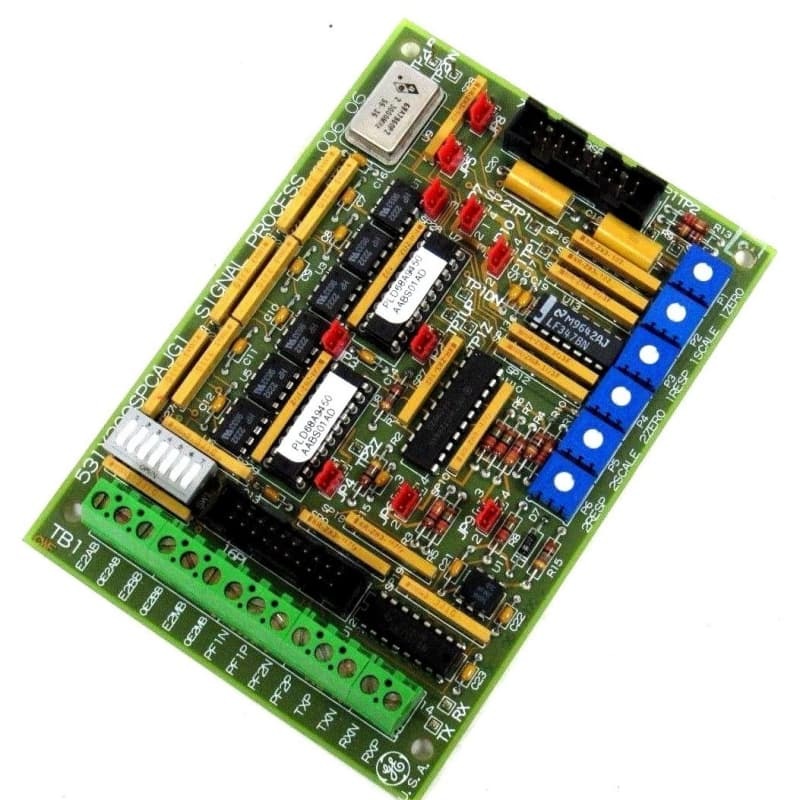

GE 531X309SPCAJG1 डिजिटल सिग्नल प्रोसेसर कार्ड 100mm x 200mm

GE 531X309SPCAJG1 GE की 531X सीरीज़ का एक सिग्नल प्रोसेसर कार्ड है, जिसे विभिन्न GE ड्राइव के लिए एक प्रतिस्थापन बोर्ड के रूप में डिज़ाइन किया गया है। यह LAN नियंत्रण बोर्ड कार्यों और ड्राइव नियंत्रण बोर्ड I/O प्रोसेसिंग को एकीकृत करता है, जो औद्योगिक ड्राइव सिस्टम के लिए एक महत्वपूर्ण इंटरफ़ेस के रूप में कार्य करता है।

इसकी मुख्य भूमिकाओं में प्रोसेसर कार्ड और बाहरी एनकोडर/टैकोमीटर के बीच संचार में मध्यस्थता करना शामिल है, जो ड्राइव के नियंत्रण बोर्ड को गति प्रतिक्रिया रिले करता है और तीन वर्तमान संदर्भ संकेतों और एक वोल्टेज स्तर संकेत को कमांड निष्पादन के लिए वोल्टेज संदर्भ संकेतों में परिवर्तित करता है। यह RS-422 सीरियल संकेतों को भी संसाधित करता है, उन्हें ड्राइव के मोटर नियंत्रण प्रोसेसर को अग्रेषित करता है। ऑनबोर्ड स्विच, जंपर्स और पोटेंशियोमीटर के माध्यम से कॉन्फ़िगर करने योग्य, यह उपयोगकर्ताओं को सिग्नल फ़िल्टरिंग और लाभ जैसी सेटिंग्स को समायोजित करने की अनुमति देता है। स्थापना के लिए GE के दिशानिर्देशों का पालन करने वाले प्रशिक्षित कर्मियों की आवश्यकता होती है ताकि सुरक्षा सुनिश्चित हो सके और क्षति को रोका जा सके।

मुख्य विशेषताएँ
दोहरी प्रसंस्करण क्षमताएं: GE ड्राइव सिस्टम में सिग्नल प्रबंधन को सुव्यवस्थित करते हुए, LAN नियंत्रण बोर्ड कार्यों और ड्राइव नियंत्रण I/O प्रोसेसिंग को जोड़ती है।

प्रतिक्रिया और सिग्नल रूपांतरण: गति प्रतिक्रिया रिले करने के लिए एनकोडर/टैकोमीटर के साथ इंटरफेस करता है, और वर्तमान/वोल्टेज संकेतों को नियंत्रण बोर्ड-संगत वोल्टेज संदर्भों में परिवर्तित करता है, जिससे सटीक ड्राइव कमांड सक्षम होते हैं।

सीरियल सिग्नल हैंडलिंग: RS-422 सीरियल संकेतों को संसाधित करता है और उन्हें मोटर नियंत्रण प्रोसेसर में प्रेषित करता है, ड्राइव संचालन में निर्बाध डेटा प्रवाह का समर्थन करता है।

उपयोगकर्ता कॉन्फ़िगरेशन: ऑनबोर्ड स्विच, जंपर्स और पोटेंशियोमीटर सिग्नल फ़िल्टरिंग, लाभ और अन्य मापदंडों में समायोजन की अनुमति देते हैं, जो विशिष्ट सिस्टम आवश्यकताओं के अनुकूल होते हैं।

प्रतिस्थापन संगतता: 531X श्रृंखला के हिस्से के रूप में, यह GE ड्राइव की एक श्रृंखला में फिट बैठता है, जो विरासत प्रणालियों के लिए रखरखाव और उन्नयन को सरल बनाता है।
