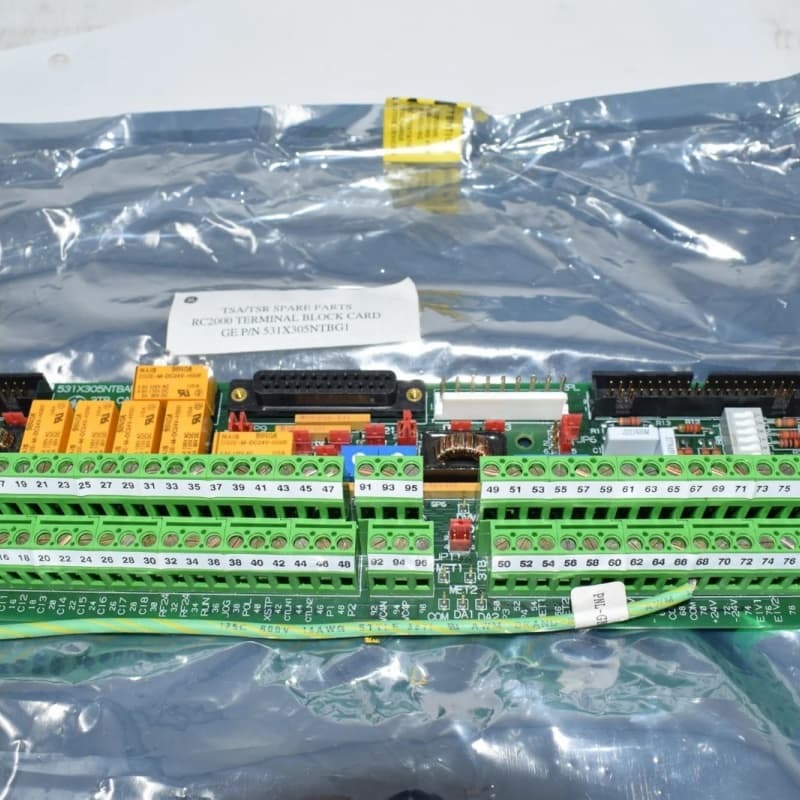

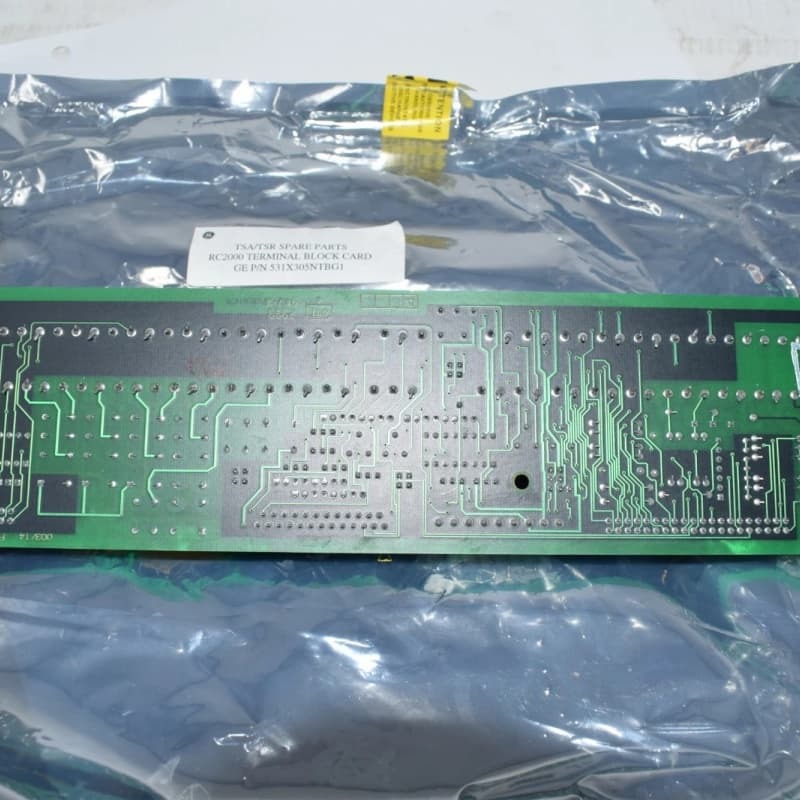

GE 531X305NTBAPG1 NTB/3TB टर्मिनल बोर्ड

GE 531X305NTBAPG1 GE की 531X श्रृंखला के प्रतिस्थापन ड्राइव/एक्साइटर बोर्ड से संबंधित एक NTB/3TB टर्मिनल बोर्ड है, जिसे विशेष रूप से EX2000 उत्तेजना प्रणाली के लिए डिज़ाइन किया गया है, जो मुख्य CPU, LAN संचार कार्ड और कीपैड/डिस्प्ले वाले प्रोग्रामर मॉड्यूल के साथ संगत है। इसका मुख्य भूमिका EX2000 नियंत्रण कोर और बाहरी उपकरणों के बीच एक इंटरफ़ेस के रूप में कार्य करना है, जो विविध कार्यों को सक्षम करता है: विनियमित और अनियमित बिजली आपूर्ति प्रदान करना, ऑनबोर्ड जंपर्स के माध्यम से 5V/15V एनकोडर को कॉन्फ़िगर करना, और सात रिले आउटपुट फॉर्म ए/फॉर्म सी, 120 VAC संपर्क रेटिंग की पेशकश करना।

यह चार पोटेंशियोमीटर के माध्यम से निम्न-स्तरीय एनालॉग I/O स्केलिंग का भी समर्थन करता है, इसमें RS-232C सीरियल पोर्ट, परीक्षण के लिए डिजिटल-से-एनालॉग आउटपुट और सहायक एनालॉग VCO इनपुट हैं। स्थापना के लिए GE के मापदंडों का पालन करने की आवश्यकता होती है ताकि क्षति से बचा जा सके; यह एंटी-स्टैटिक पैकेजिंग में आता है और इसमें एक्साइटर संचार इनपुट के लिए पृथक/गैर-पृथक सर्किट शामिल हैं।

मुख्य विशेषताएँ
दोहरी बिजली आपूर्ति आउटपुट: उत्तेजना प्रणालियों में विविध बाहरी डिवाइस वोल्टेज आवश्यकताओं को पूरा करते हुए, विनियमित (5 VDC, 15 VDC) और अनियमित (24 VDC, 125 VAC) दोनों बिजली प्रदान करता है।

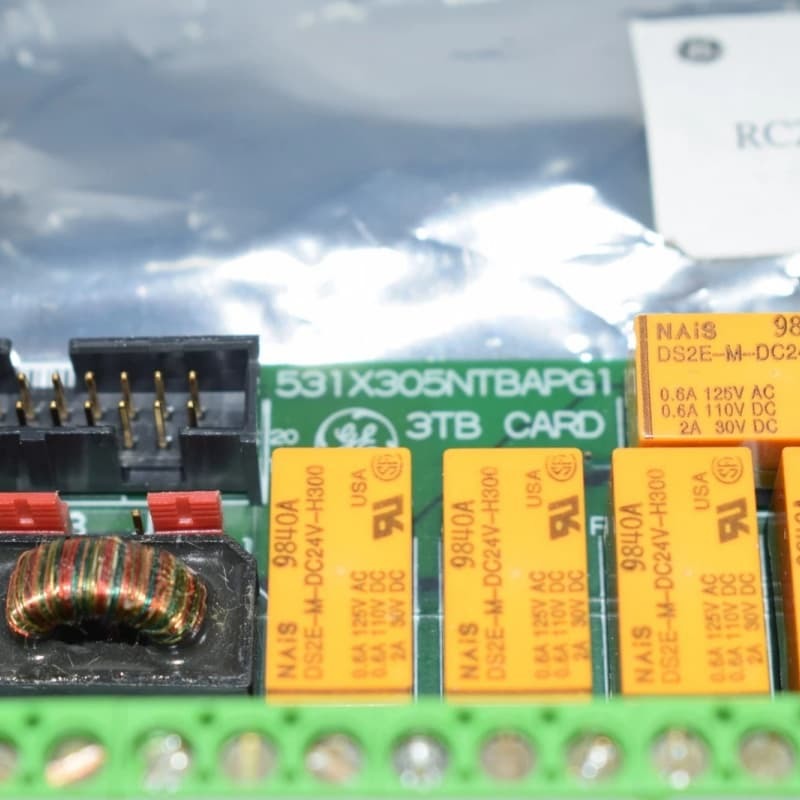

लचीला एनकोडर और रिले नियंत्रण: ऑनबोर्ड जंपर्स 5V/15V एनकोडर को कॉन्फ़िगर करते हैं, जबकि सात फॉर्म ए/फॉर्म सी रिले (120 VAC संपर्क) बाहरी सर्किट के लिए विश्वसनीय स्विचिंग को सक्षम करते हैं।

एनालॉग सिग्नल ट्यूनिंग: चार पोटेंशियोमीटर निम्न-स्तरीय एनालॉग I/O के सटीक स्केलिंग की अनुमति देते हैं, जो जुड़े उपकरणों की भिन्न सिग्नल आवश्यकताओं के साथ संगतता सुनिश्चित करते हैं।

EX2000 एकीकरण: EX2000 उत्तेजना प्रणाली के लिए अनुकूलित, पृथक/गैर-पृथक एक्साइटर संचार इनपुट का समर्थन करता है और मुख्य घटकों (CPU, LAN कार्ड, प्रोग्रामर मॉड्यूल) के साथ काम करता है।

संचार और परीक्षण उपकरण: डेटा ट्रांसफर के लिए RS-232C सीरियल पोर्ट, साथ ही सिस्टम परीक्षण और अंशांकन की सुविधा के लिए D/A आउटपुट और सहायक VCO इनपुट शामिल हैं।
