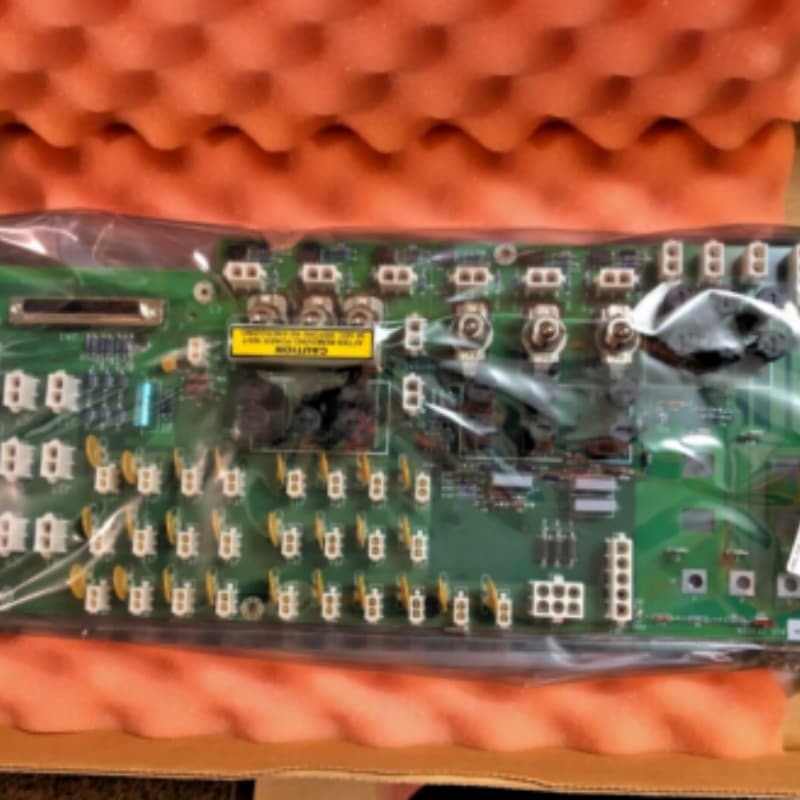

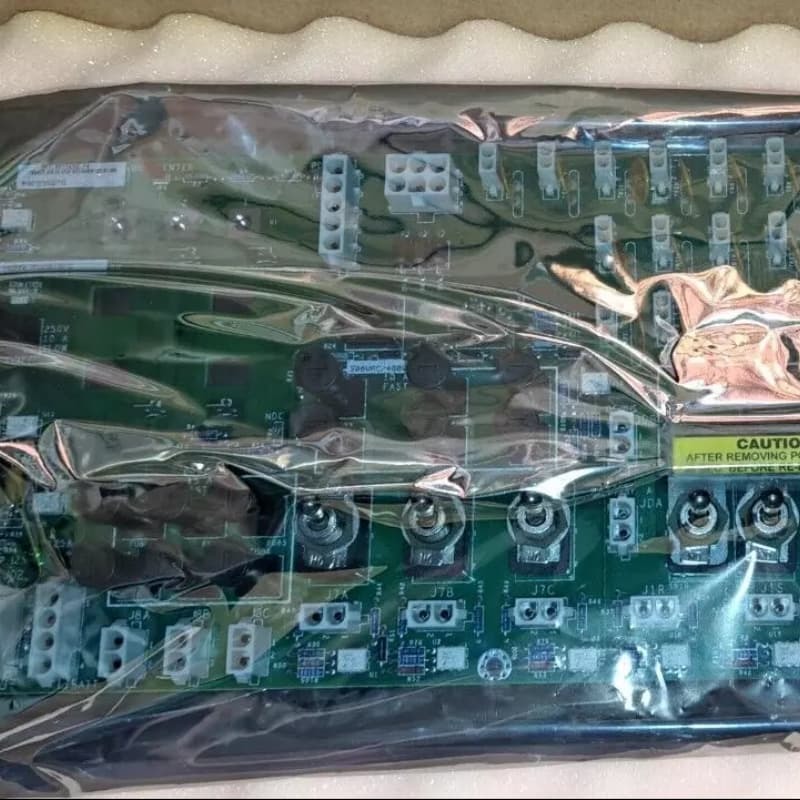

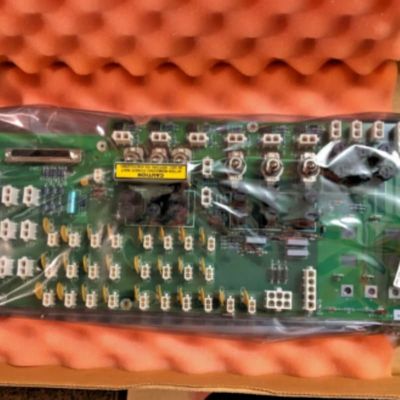

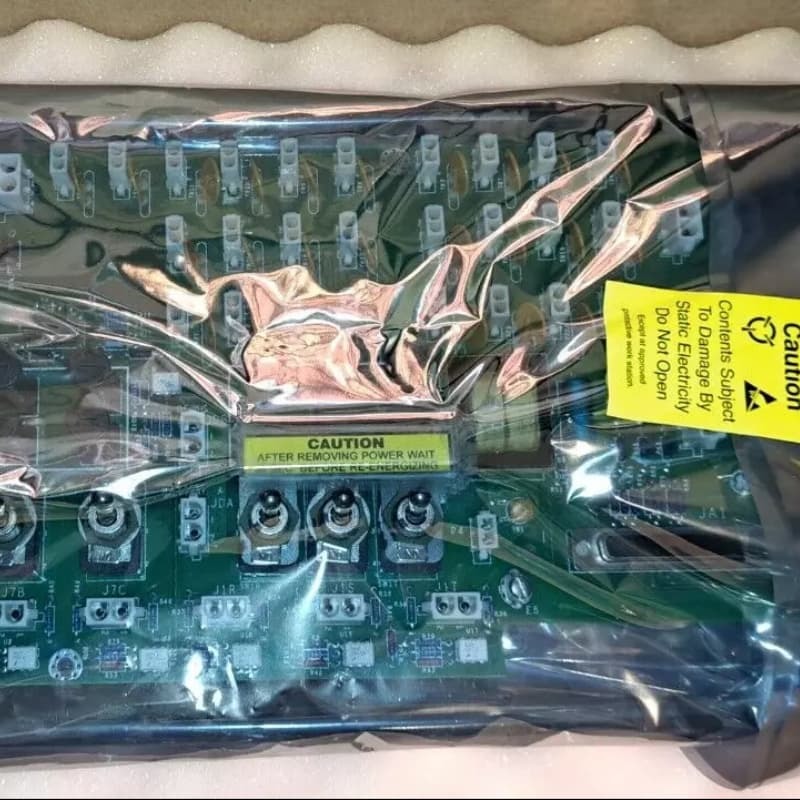

GE IS200JPDCG1ACB पावर डिस्ट्रीब्यूशन मॉड्यूल मार्क VI

GE IS200JPDCG1ACB GE की मार्क VIe श्रृंखला में एक पावर डिस्ट्रीब्यूशन मॉड्यूल है, जिसे टरबाइन नियंत्रण प्रणालियों के लिए पावर डिस्ट्रीब्यूशन को केंद्रीकृत करने के लिए डिज़ाइन किया गया है। यह इनपुट/आउटपुट कार्यों को एकीकृत करता है ताकि कनेक्टेड बोर्डों को कई वोल्टेज स्तर - 125V DC, 115/230V AC, और 28V DC - प्रदान किए जा सकें, जिससे औद्योगिक सेटअप में पावर प्रबंधन सुव्यवस्थित हो सके।

115/230V AC इनपुट (JAC) नीचे की ओर लंबवत रूप से माउंट किया गया, यह सुरक्षित अटैचमेंट के लिए चार स्क्रू का उपयोग करता है, जो आमतौर पर ग्राउंडिंग को बढ़ाने के लिए नियंत्रण कैबिनेट में कम स्थित होते हैं। एक स्टील बेस पर 6.75 x 19.0-इंच बोर्ड में डायोड और प्रतिरोधक होते हैं, जिसमें सुरक्षा और पहुंच के लिए वोल्टेज तार्किक रूप से व्यवस्थित होते हैं।

• मल्टी-वोल्टेज वितरण: सिस्टम बोर्डों को 28V DC, 125V DC, और 115/230V AC प्रदान करता है, जिससे कई अलग-अलग पावर मॉड्यूल की आवश्यकता समाप्त हो जाती है।
• तार्किक वोल्टेज लेआउट: सुरक्षा और रखरखाव में आसानी को बढ़ाते हुए, वोल्टेज ऊपर से नीचे तक बढ़ते हैं।
• नैदानिक ​​क्षमताएं: वोल्टेज अंतर, AC इनपुट और बैटरी/मल्टीप्लेक्स इनपुट की निगरानी के लिए फीडबैक सिग्नल को एकीकृत करता है।
• लचीला एकीकरण: कोण कोष्ठकों के साथ सुरक्षित, JA1 के माध्यम से वैकल्पिक PPDA I/O पैक का समर्थन करता है।
• औद्योगिक डिजाइन: स्टील बेस और मजबूत निर्माण मांग वाले वातावरण में स्थायित्व सुनिश्चित करते हैं।
• मार्क VIe संगतता: विश्वसनीय बिजली वितरण के लिए श्रृंखला के आर्किटेक्चर में निर्बाध रूप से एकीकृत होता है।
