GE IS215UCCCM04A मार्क VIe टरबाइन के लिए VME कंट्रोलर कार्ड

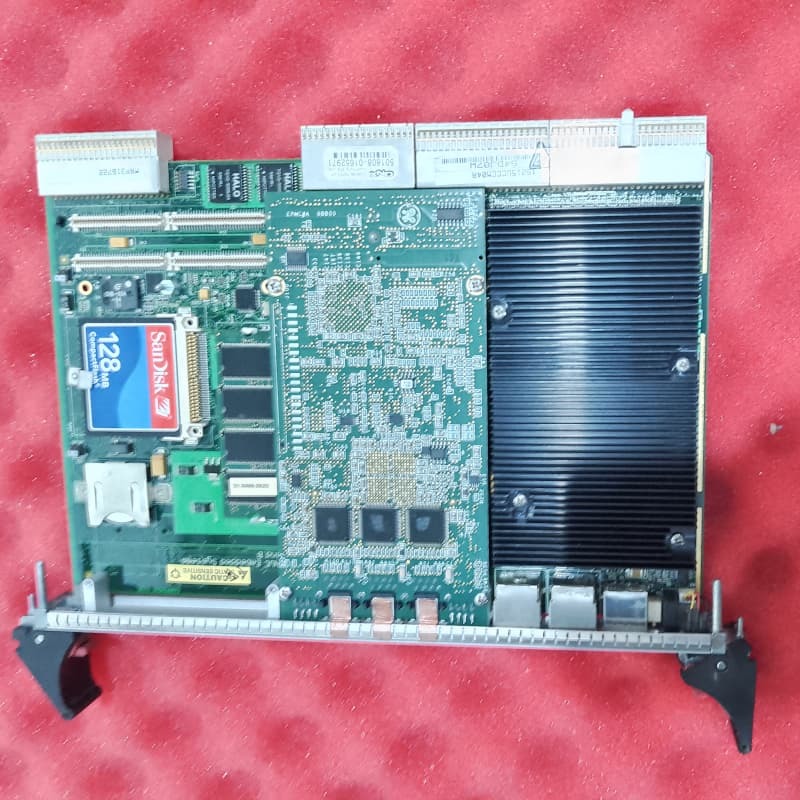

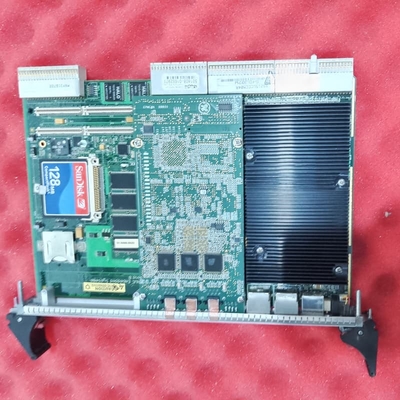

GE IS215UCCCM04A एक VME कंट्रोलर कार्ड है और स्पीडट्रॉनिक मार्क VIe गैस टरबाइन कंट्रोल सिस्टम में एक मुख्य मॉड्यूल है, जो IS215UCCC H4 बेस बोर्ड, 128 MB फ्लैश मेमोरी, 256 MB DRAM, और IS200EPMC डॉटर बोर्ड को एकीकृत करता है। अक्सर CPCI 3U कॉम्पैक्ट PCI डिवाइस के रूप में संदर्भित, यह गैस टरबाइन संचालन में वास्तविक समय नियंत्रण और डेटा प्रबंधन के लिए एक प्रसंस्करण केंद्र के रूप में कार्य करता है।

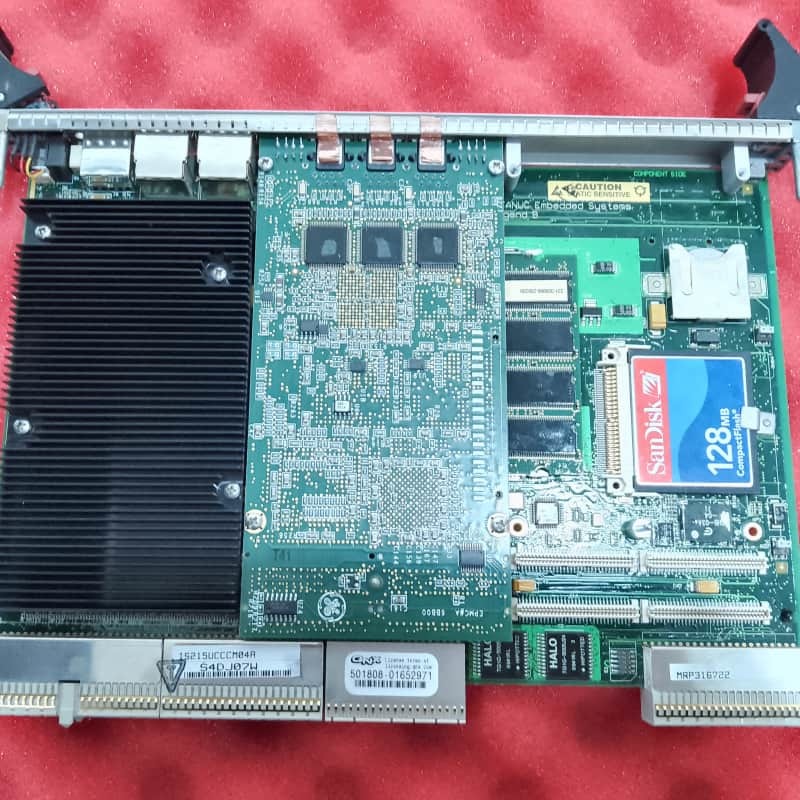

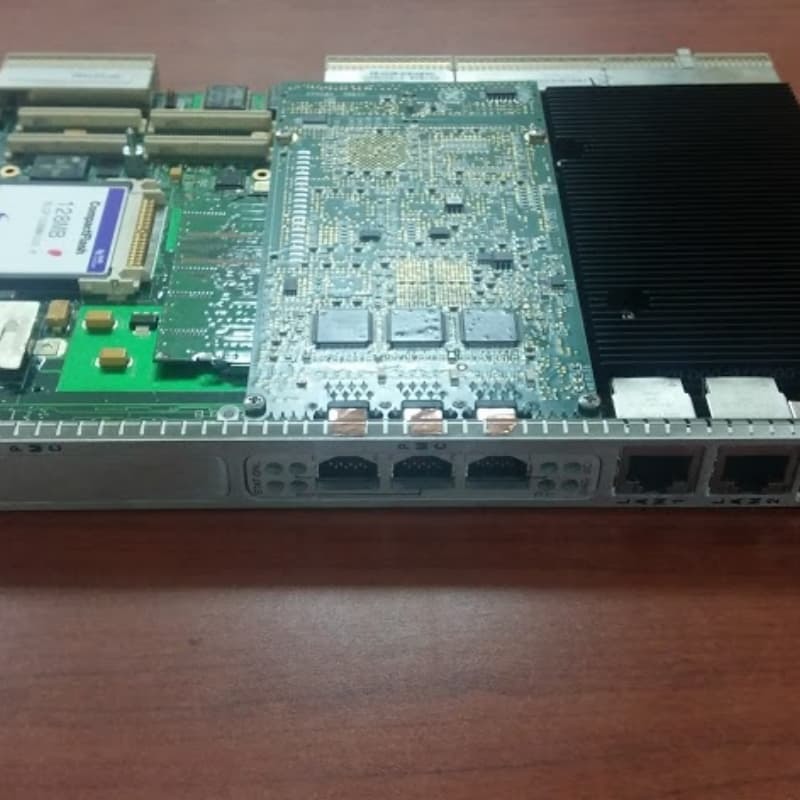

इसके फ्रंट फेसप्लेट में लक्षित कनेक्टिविटी के लिए छह लेबल वाले ईथरनेट पोर्ट, परिचालन प्रतिक्रिया के लिए स्थिति एलईडी और त्वरित सिस्टम रिकवरी के लिए एक रीसेट बटन है। रियर मेल टर्मिनलों और दोहरे फेसप्लेट क्लैप्स द्वारा सुरक्षित, कार्ड में ऊर्जा-संग्रहण कैपेसिटर, ऊर्जा-विनियमन प्रतिरोधक और डेटा स्टोरेज के लिए 128 MB SD कार्ड शामिल हैं। प्रमुख घटकों में माइक्रोचिप्स, थर्मल प्रबंधन के लिए एक बड़ा स्लॉटेड हीटसिंक और बाहरी विद्युत शोर को कम करने के लिए हस्तक्षेप दमनकर्ता शामिल हैं।

• मार्क VIe एकीकरण: गैस टरबाइन नियंत्रण प्रणाली के लिए केंद्रीय, निर्बाध संचालन के लिए बेस बोर्ड, मेमोरी और डॉटर बोर्ड का संयोजन।
• प्रसंस्करण और भंडारण: 128 MB फ्लैश (गैर-वाष्पशील भंडारण) और 256 MB DRAM (वाष्पशील प्रसंस्करण) जटिल नियंत्रण एल्गोरिदम का समर्थन करते हैं।
• कनेक्टिविटी: छह लेबल वाले ईथरनेट पोर्ट सिस्टम मॉड्यूल, सेंसर और ऊपरी सिस्टम के साथ संरचित संचार को सक्षम करते हैं।
• स्थायित्व और स्थिरता: हीटसिंक ओवरहीटिंग को रोकता है; हस्तक्षेप दमनकर्ता विश्वसनीय प्रदर्शन के लिए रेडियो/सेल फोन हस्तक्षेप से सुरक्षा करते हैं।
• पावर दक्षता: +5V DC (4.5A विशिष्ट/6.75A अधिकतम), +3.3V DC (1.5A विशिष्ट/2.0A अधिकतम), और +12V DC (50mA अधिकतम) पर संचालित होता है, जिसमें तंग वोल्टेज सहनशीलता होती है।
• उपयोगकर्ता के अनुकूल डिजाइन: फ्रंट एलईडी और एक रीसेट बटन निदान और समस्या निवारण को सरल बनाते हैं; सुरक्षित माउंटिंग औद्योगिक वातावरण में स्थिरता सुनिश्चित करता है।
