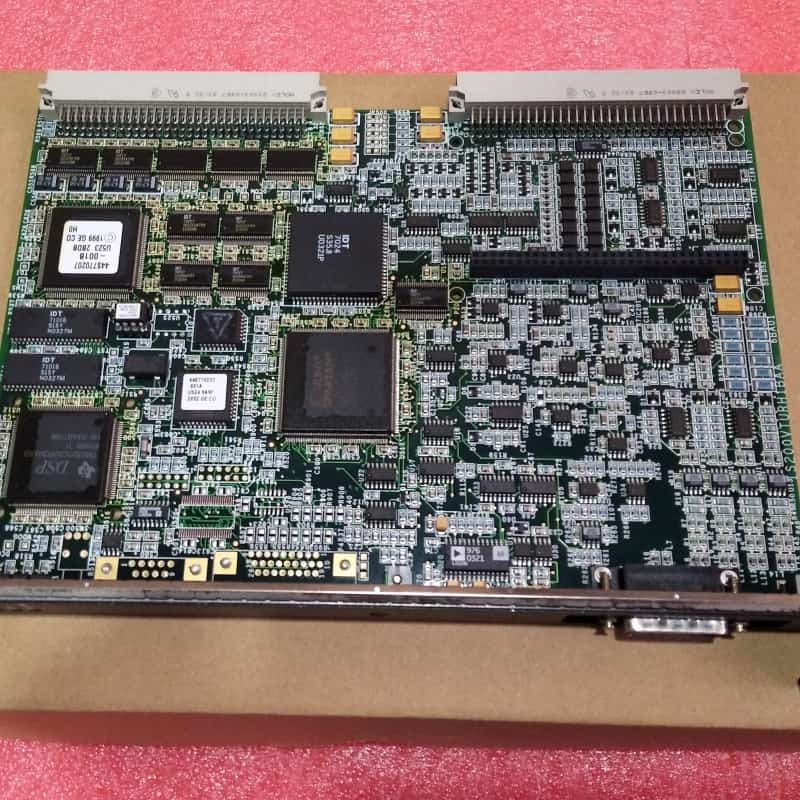

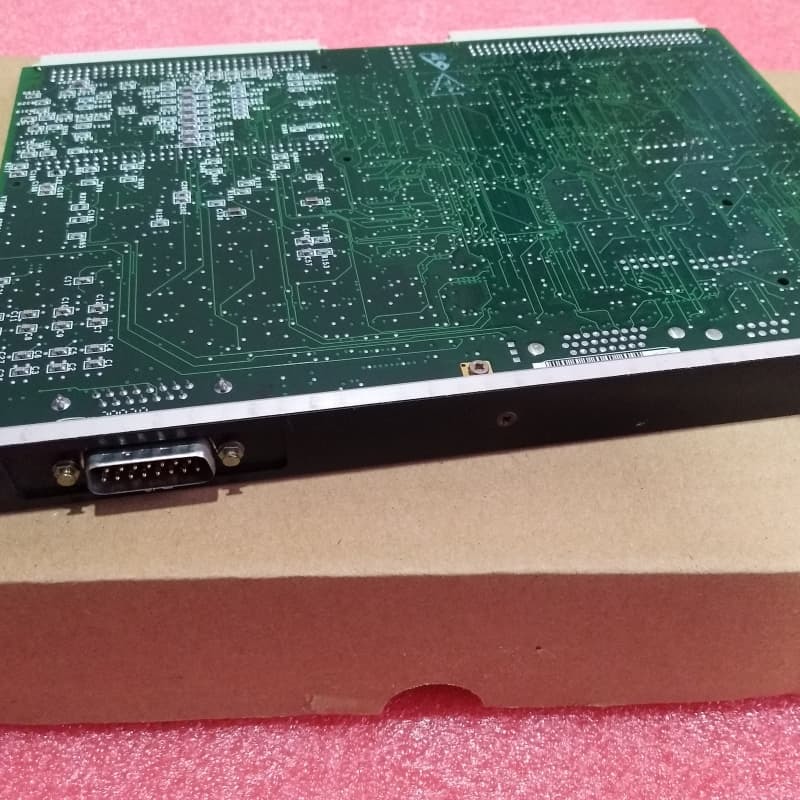

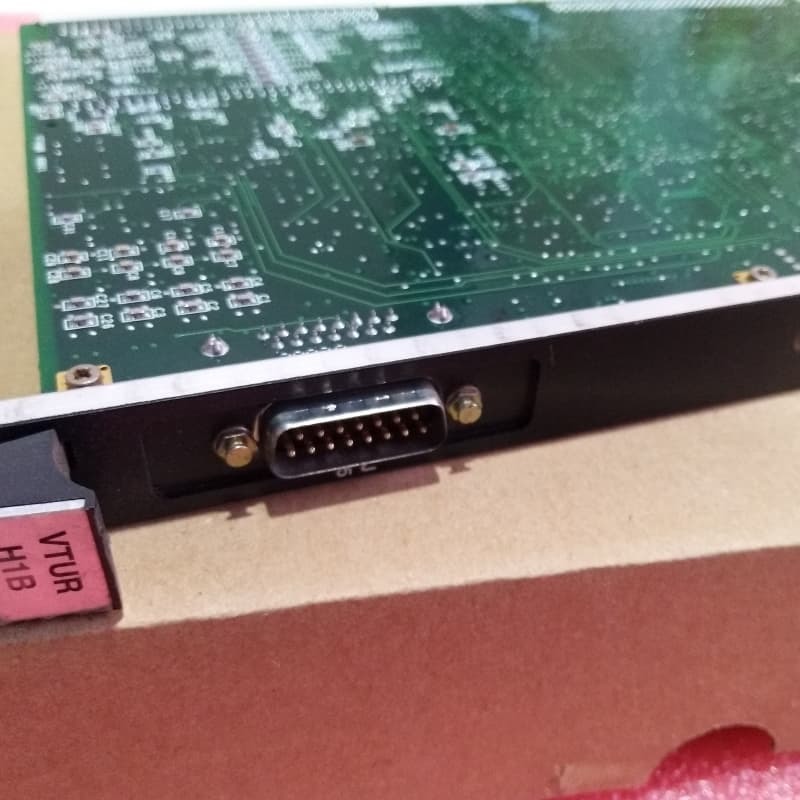

GE IS200VTURH1BAA मार्क VI प्राथमिक ट्रिप बोर्ड

GE IS200VTURH1BAA मार्क VI स्पीडट्रॉनिक सिस्टम में एक टरबाइन-विशिष्ट प्राथमिक ट्रिप बोर्ड है, जो गैस, भाप और पवन टरबाइन सुरक्षा और नियंत्रण के लिए महत्वपूर्ण है।

• प्राथमिक ओवरस्पीड सुरक्षा के साथ टरबाइन गति माप की निगरानी करता है
• स्वचालित जनरेटर सिंक्रनाइज़ेशन का प्रबंधन करता है
• मुख्य ब्रेकर संचालन को नियंत्रित करता है
• शाफ्ट वोल्टेज और करंट की निगरानी करता है
• गैस टरबाइनों में, TRPG से जुड़े 8 गीगर मुलर फ्लेम डिटेक्टरों का प्रबंधन करता है

• सुरक्षा और सुरक्षा: ओवरस्पीड ट्रिप के लिए गति मापता है, 3 ट्रिप रिले को नियंत्रित करता है, और खतरों को रोकने के लिए लौ डिटेक्टर/शाफ्ट मापदंडों की निगरानी करता है
• सिंक्रनाइज़ेशन: सुरक्षित ब्रेकर क्लोजर के लिए रिले का उपयोग करके, वोल्टेज और गति जांच के साथ ऑटो/मैनुअल जनरेटर सिंक्रनाइज़ेशन को सक्षम करता है
• अतिरिक्त समर्थन: TMR और सिम्प्लेक्स सेटअप में काम करता है, अतिरिक्त ट्रिप तंत्र के माध्यम से विश्वसनीयता सुनिश्चित करता है
• बहुमुखी निगरानी: गैस टरबाइन-विशिष्ट सुरक्षा के लिए वोल्टेज सेंसर और लौ डिटेक्टरों को एकीकृत करता है
• आसान स्थापना: लीवर-सीटेड कनेक्टर्स और कैप्टिव स्क्रू के साथ VME रैक में माउंट करता है; फ्रंट-पैनल एलईडी डायग्नोस्टिक्स में सहायता करते हैं

सिम्प्लेक्स और टीएमआर सिस्टम के साथ संगत, यह टीआरपीजी पर 3 प्राथमिक ओवरस्पीड ट्रिप रिले को नियंत्रित करता है, जो आपातकालीन सोलनॉइड को ट्रिगर करता है। यह 1,500V अलगाव के साथ जनरेटर/बस वोल्टेज सेंसर को एकीकृत करता है, जो 1,000 फीट वायरिंग का समर्थन करता है। सिंक्रनाइज़ेशन मोड सुरक्षित ब्रेकर संचालन सुनिश्चित करते हैं, रिले K25/K25A/K25P जांच का समन्वय करते हैं।
