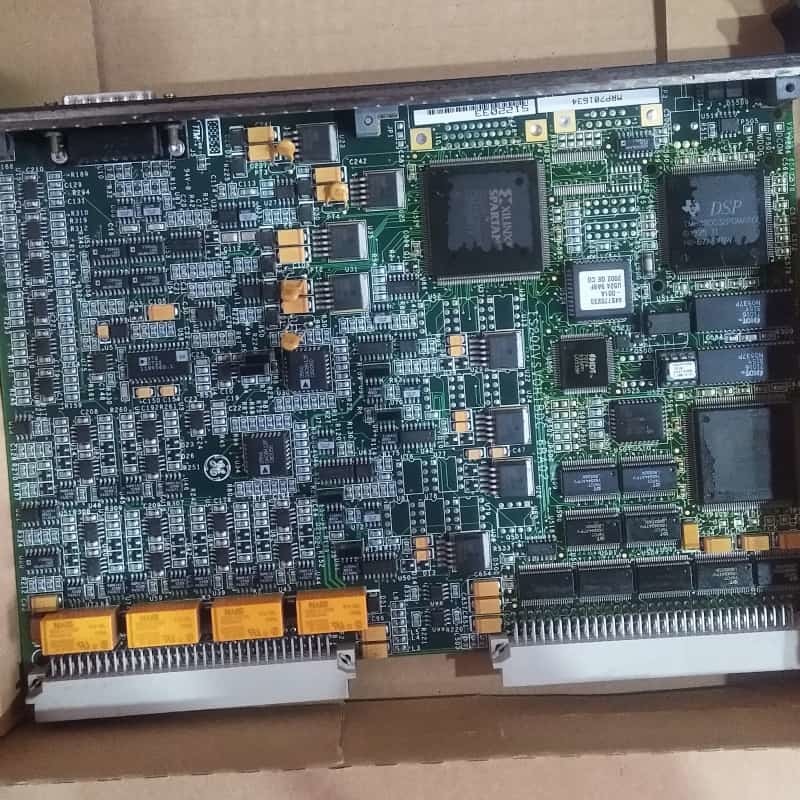

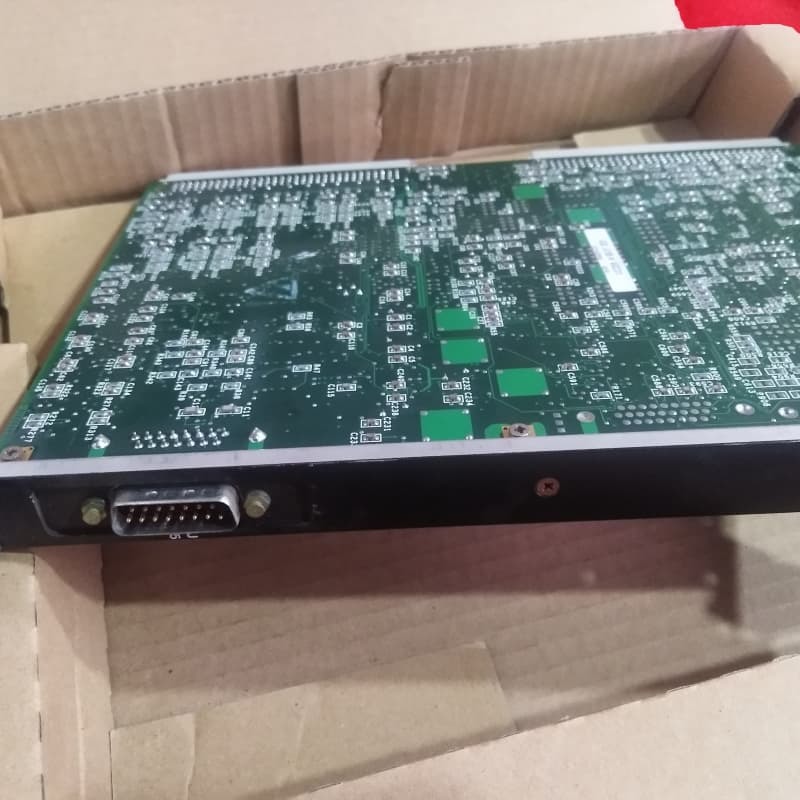

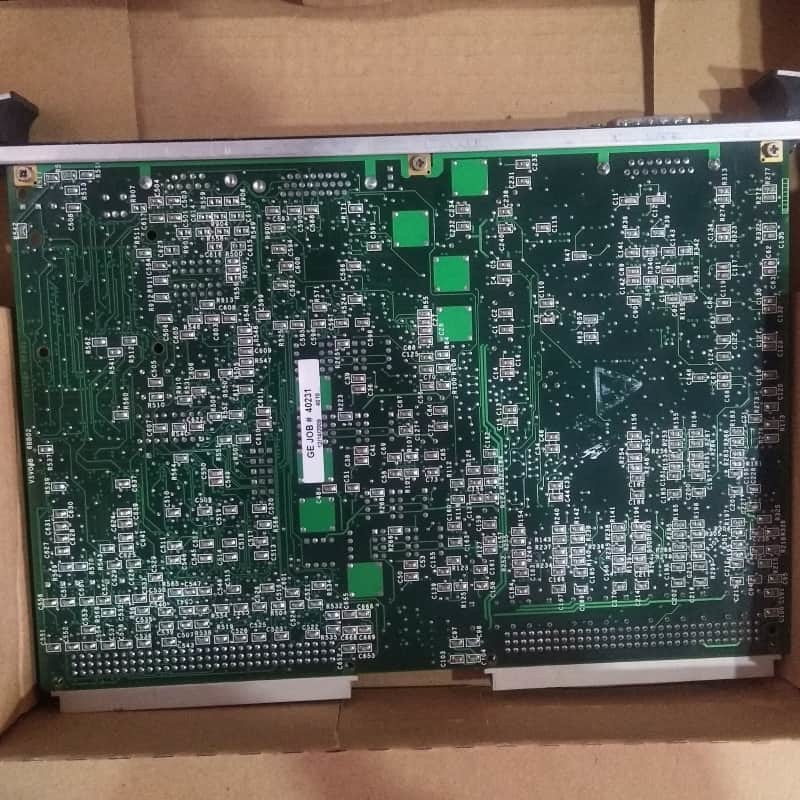

जीई आईएस200वीएसवीओएच1बी वीएमई सर्वो कंट्रोल बोर्ड मार्क VI

जीईIS200VSVOH1Bएक वीएमई सर्वो कंट्रोल बोर्ड है जो मार्क VI स्पीडट्रॉनिक सिस्टम के लिए डिज़ाइन किया गया है, जिसे गैस, भाप,और पवन टरबाइन.

• उन्नत सर्वो नियंत्रण:सटीक वाल्व स्थिति के लिए एलवीडीटी उत्तेजना/फीडबैक और पल्स दर प्रवाह इनपुट के साथ 4 इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्वों का प्रबंधन करता है
• अपर्याप्तता सहायता:सरल और टीएमआर कॉन्फ़िगरेशन दोनों के साथ संगत, तीन वीएमई रैक पर वितरित टीएमआर संकेतों के साथ बेहतर गलती सहिष्णुता के लिए
• सुरक्षा तंत्र:आत्मघाती रिले से सुसज्जित है जो गलती के दौरान स्वचालित रूप से सुरक्षित अवस्थाओं में आउटपुट को छोटा करता है, रिकवरी के लिए मैन्युअल रीसेट की आवश्यकता होती है
• व्यापक निदान:कम्पोजिट अलर्ट और फ्रंट-पैनल एलईडी संकेतक के साथ सर्वो करंट, एलवीडीटी सिग्नल और कैलिब्रेशन स्थिति की निगरानी
• लचीला समावेशनसुरक्षित लॉकिंग कनेक्टर्स के माध्यम से TSVO बोर्डों से कनेक्ट करता है, प्रति नियंत्रण लूप और बाहरी ट्रिप इनपुट के लिए 1-4 एलवीडीटी का समर्थन करता है
• मजबूत औद्योगिक डिजाइनःFPGAs, रिले और 70 से अधिक एकीकृत सर्किट के साथ एकल-स्लॉट फॉर्म फैक्टर, कठिन औद्योगिक वातावरण का सामना करने के लिए बनाया गया

यह नियंत्रण बोर्ड टीएसवीओ/डीएसवीओ टर्मिनल बोर्डों के साथ एकीकृत होता है, सटीक वाल्व स्थिति प्रतिक्रिया के लिए एलवीडीटी का उपयोग करता है जबकि सटीक गैस टरबाइन प्रवाह माप के लिए पल्स दर प्रवाह इनपुट का समर्थन करता है।यह परिष्कृत लूप नियंत्रण एल्गोरिदम निष्पादित करता है और फ्रंट-पैनल एलईडी के माध्यम से व्यापक नैदानिक क्षमताओं की सुविधा देता है.
