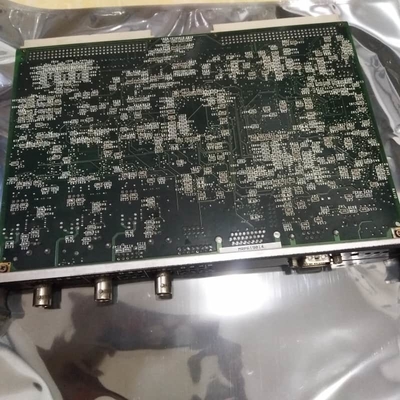

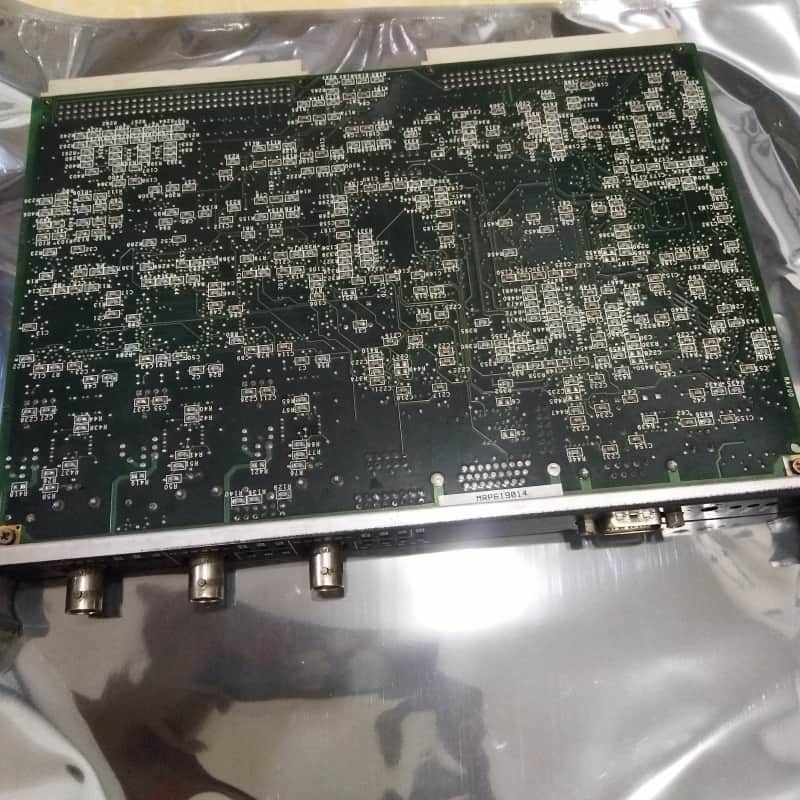

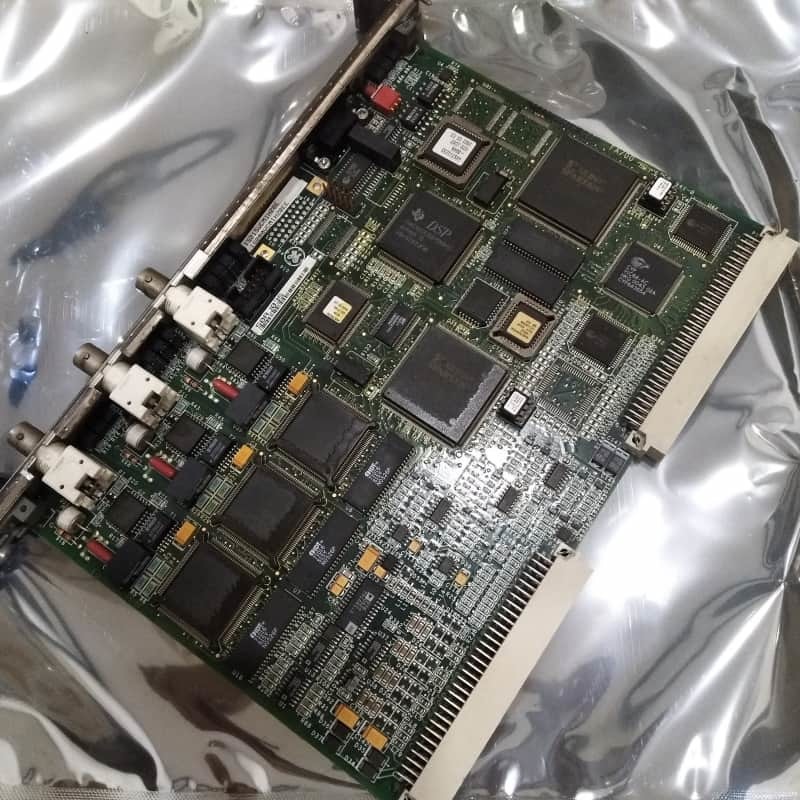

GE IS200VCMIH2B VME बस मास्टर कंट्रोलर बोर्ड मार्क VI

जीईIS200VCMIH2Bएक वीएमई बस मास्टर कंट्रोलर बोर्ड है जो मार्क VI टरबाइन कंट्रोल सिस्टम में है, जो आईओएनट के माध्यम से आई/ओ बोर्ड, कंट्रोल मॉड्यूल और सुरक्षा मॉड्यूल के बीच संचार को सुविधाजनक बनाता है।यह सिम्पलेक्स और टीएमआर कॉन्फ़िगरेशन दोनों का समर्थन करता है, जिसमें टीएमआर मॉडल तीन आई/ओ चैनलों और अन्य नियंत्रण मॉड्यूल के माध्यम से संवाद करते हैं।

टेक्सास इंस्ट्रूमेंट्स TMS320C32 32-बिट डीएसपी से लैस, इसमें दोहरी-पोर्ट मेमोरी, एसआरएएम (64k × 32) और फ्लैश मेमोरी (128k × 8) है। संचार में 10 बेस 2 ईथरनेट, वीएमई बस हस्तांतरण,एक RS-232C सीरियल पोर्टकेंद्रीय नियंत्रण मॉड्यूल के स्लॉट एक में घुड़सवार, यह इनपुट डेटा के लिए सॉफ्टवेयर लागू गलती सहिष्णुता मतदान का उपयोग करता है, गैस, भाप,और पवन टरबाइन अनुप्रयोग.

विशेषताएं:

दोहरी विन्यास समर्थनःसिम्पलेक्स या टीएमआर प्रणालियों में काम करता है, जो रिडंडेंसी आवश्यकताओं के अनुकूल है।

मजबूत संचार:मॉड्यूल और I/O रैक के बीच निर्बाध डेटा हस्तांतरण के लिए ईथरनेट (IONet), VME बस, सीरियल और समानांतर पोर्ट को एकीकृत करता है।

एसआईएफटी मतदान:आईओएनटी कनेक्शन से इनपुट डेटा पर मतदान करके त्रुटि सहिष्णुता को बढ़ाता है, जिससे नियंत्रकों को सटीक डेटा संचरण सुनिश्चित होता है।

शक्तिशाली प्रसंस्करणःकुशल सिग्नल प्रसंस्करण और वास्तविक समय नियंत्रण के लिए समर्पित मेमोरी के साथ 32-बिट डीएसपी का उपयोग करता है।

व्यापक निदान:इसमें प्रोसेसर स्टॉल का पता लगाने और रिडंडेंसी-सूचित अलार्म के लिए एक वॉचडॉग टाइमर (150 एमएस) शामिल है।

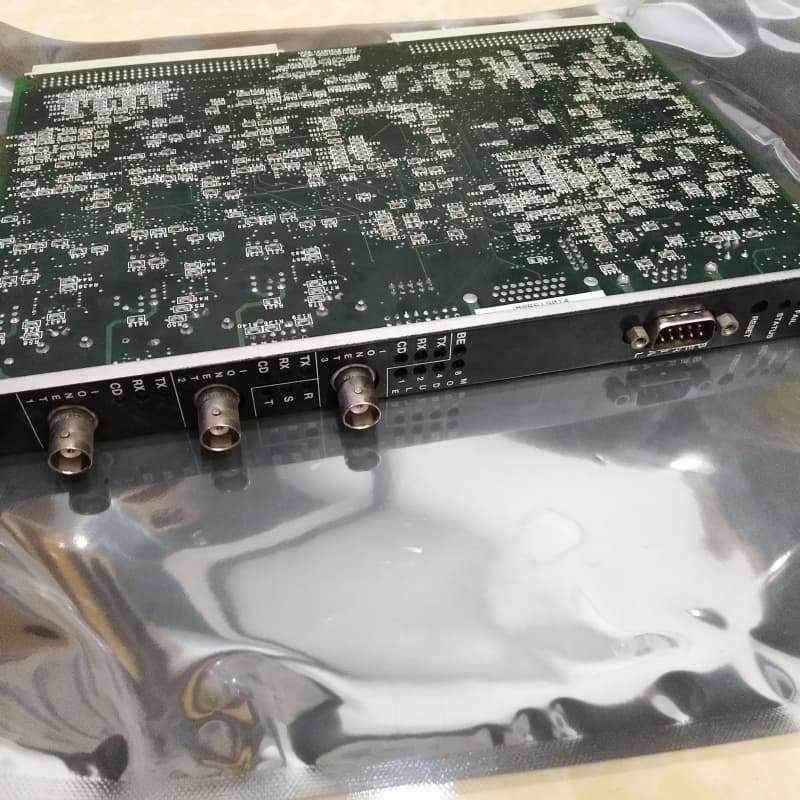

टिकाऊ हार्डवेयरःइसमें एलईडी, कनेक्टर (आईओएनईटी, सीरियल) और एफपीजीए, ट्रांसफार्मर और एकीकृत सर्किट जैसे घटकों के साथ एक फ्रंट फेसप्लेट है, जिसे औद्योगिक लचीलापन के लिए डिज़ाइन किया गया है।

मार्क VI एकीकरण:स्पीडट्रॉनिक प्रणालियों के लिए महत्वपूर्ण, जो पहले के मार्क V क्षमताओं से परे विस्तारित टरबाइन अनुप्रयोगों का समर्थन करते हैं।
