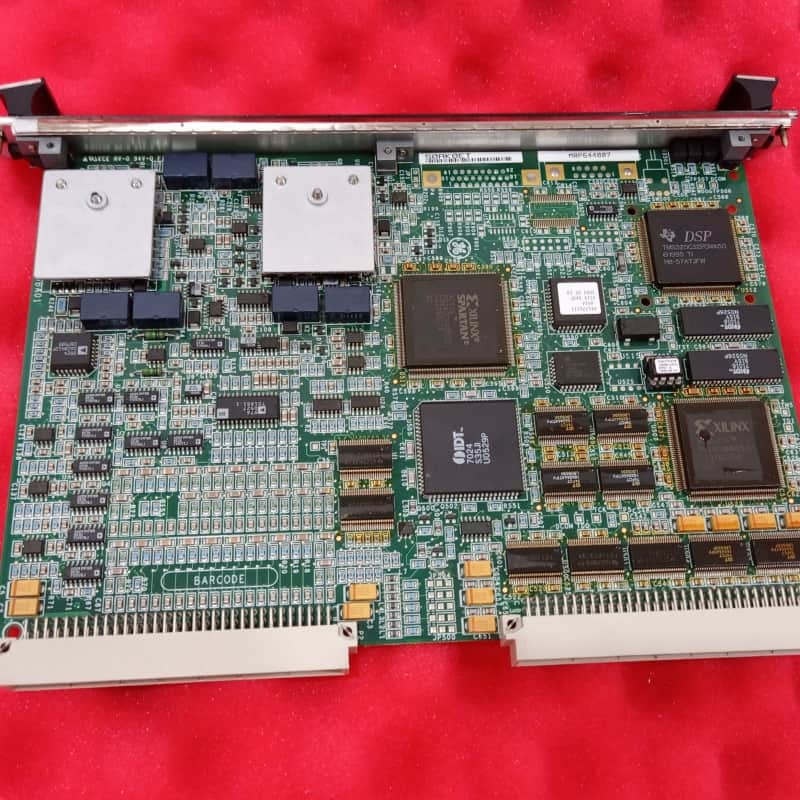

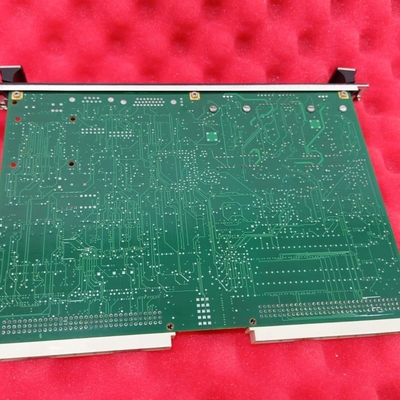

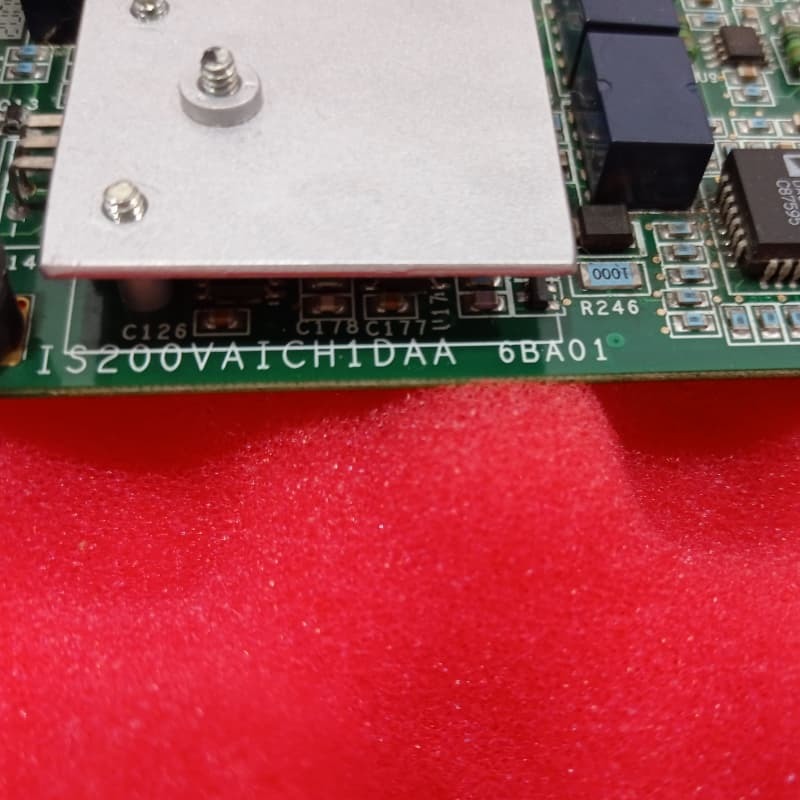

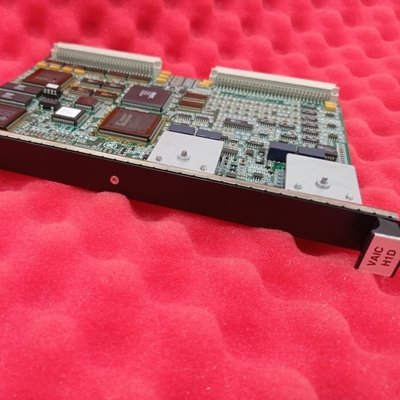

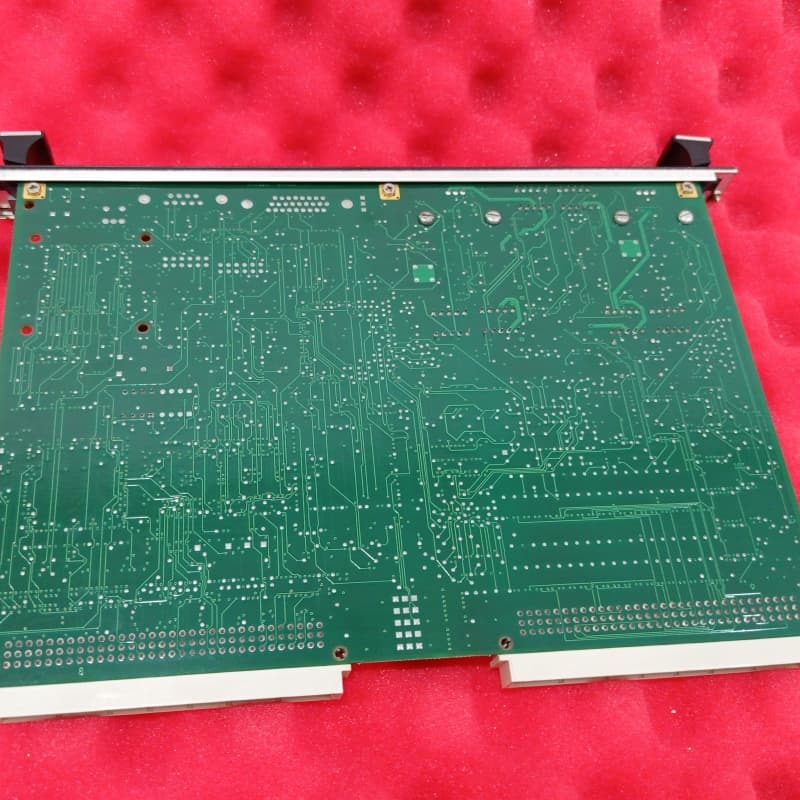

GE IS200VAICH1DAA VME मार्क VI टरबाइन नियंत्रण के लिए एनालॉग इनपुट कार्ड

जीईIS200VAICH1DAAएक एनालॉग इनपुट/आउटपुट बोर्ड है, जो कि Mark VI नियंत्रण प्रणाली में है, जो कि सिम्पलेक्स और TMR दोनों कॉन्फ़िगरेशनों का समर्थन करता है। यह 20 एनालॉग इनपुट और 4 एनालॉग आउटपुट को संभालता है,वीएमई बैकप्लेन के माध्यम से नियंत्रक को प्रेषण के लिए एनालॉग संकेतों को डिजिटल मूल्यों में परिवर्तित करना, और इसके विपरीत आउटपुट धाराओं के लिए।

टीएमआर सेटअप में, इनपुट सिग्नल तीन वीएमई रैक (आर, एस, टी) में फैलते हैं, जिनमें से प्रत्येक में एक वीएआईसी होता है; आउटपुट तीनों से सिग्नल को जोड़ने के लिए एक मालिकाना सर्किट का उपयोग करते हैं, जिससे गलती सहनशीलता सुनिश्चित होती है।एक एकल VAIC सभी संकेतों को संसाधित करता है. यह J3/J4 लॉचिंग कनेक्टर्स के माध्यम से TBAI टर्मिनल बोर्डों के साथ एकीकृत होता है, जो 18V ड्राइव वोल्टेज के साथ # 18 तार के 1000 फीट पर 800Ω तक के भार का समर्थन करता है।यह स्पीडट्रॉनिक प्रौद्योगिकी के साथ टरबाइन नियंत्रण में सुधार करता है.

विशेषताएं:
I/O क्षमताः20 एनालॉग इनपुट और 4 आउटपुट, दो टर्मिनल बोर्डों के माध्यम से प्रबंधित।

अपर्याप्तता सहायता:तीन वीएआईसी के साथ टीएमआर विन्यास दोष सहिष्णुता सुनिश्चित करता है; सरल मोड सुव्यवस्थित संचालन प्रदान करता है।

सिग्नल प्रोसेसिंग:नियंत्रक संचार के लिए एनालॉग-डिजिटल सिग्नल और आउटपुट धाराओं के लिए डिजिटल-एनालॉग को परिवर्तित करता है, लंबे केबलों पर अखंडता बनाए रखता है।

संगतता:टीबीएआई टर्मिनल बोर्डों के साथ काम करता है, जो 18 वी ड्राइव वोल्टेज के माध्यम से 800Ω भार और 1000 फीट के तारों का समर्थन करता है।

औद्योगिक अनुकूलन क्षमताःमार्क VI प्रणालियों के साथ एकीकृत, कंप्रेसर स्टॉल का पता लगाने और टरबाइन नियंत्रण अनुप्रयोगों में विश्वसनीय प्रदर्शन को सक्षम करता है।

आसान स्थापना:J3/J4 लॉक करने वाले कनेक्टर्स के माध्यम से कनेक्ट करता है; डायग्नोस्टिक लाइट्स पावर-अप के बाद सिस्टम की स्थिति को इंगित करती हैं।
