जीई IS200TRLYH1BGF मार्क VI टरबाइन नियंत्रण के लिए रिले टर्मिनल बोर्ड

जीईIS200TRLYH1BGFमार्क VI टरबाइन कंट्रोल सिस्टम में रिले आउटपुट बोर्ड है, जिसे वीसीसीसी, वीसीआरसी या वीजीईएन बोर्डों द्वारा नियंत्रित किया जाता है, जो सिम्पलेक्स और टीएमआर कॉन्फ़िगरेशन दोनों का समर्थन करता है।यह मोल्डेड प्लग केबलों के माध्यम से वीएमई रैक से जुड़ता है, सरल सेटअप के लिए जेए 1 और टीएमआर सिस्टम के लिए जेआर 1 / जेएस 1 / जेटी 1 का उपयोग करता है. 12 प्लग-इन चुंबकीय रिले के साथ, यह लचीले आउटपुट प्रदान करता हैः पहले 6 जंपर-कॉन्फिगर करने योग्य हैं सूखे फॉर्म-सी संपर्क या बाहरी सोलेनोइड नियंत्रण के लिए,रिले 711 बिना बिजली के अलग-थलग फॉर्म-सी संपर्क प्रदान करते हैं, और रिले 12 इग्निशन ट्रांसफार्मर जैसे अनुप्रयोगों के लिए विशेष है।

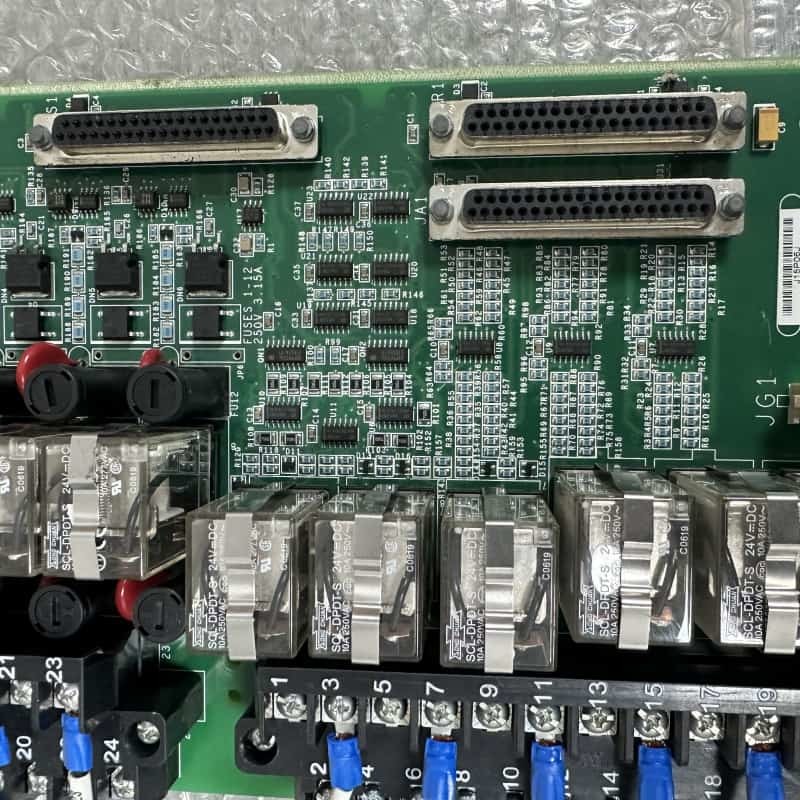

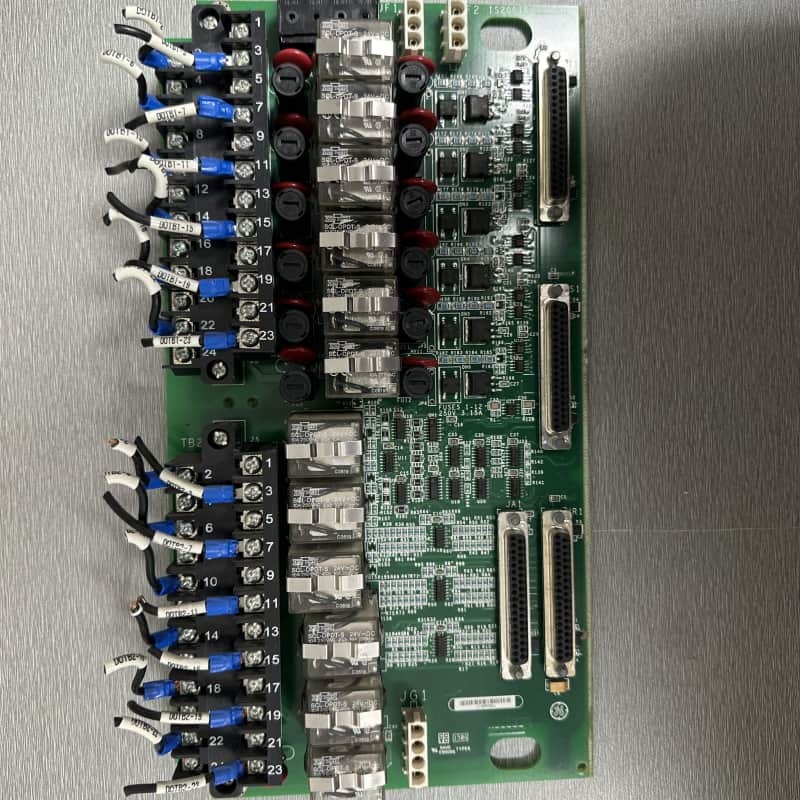

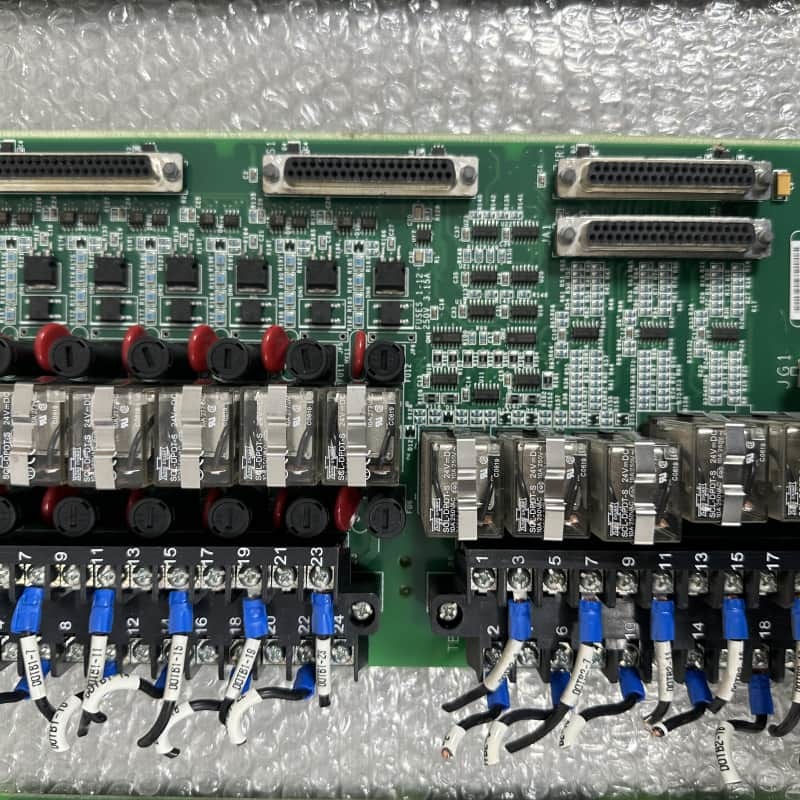

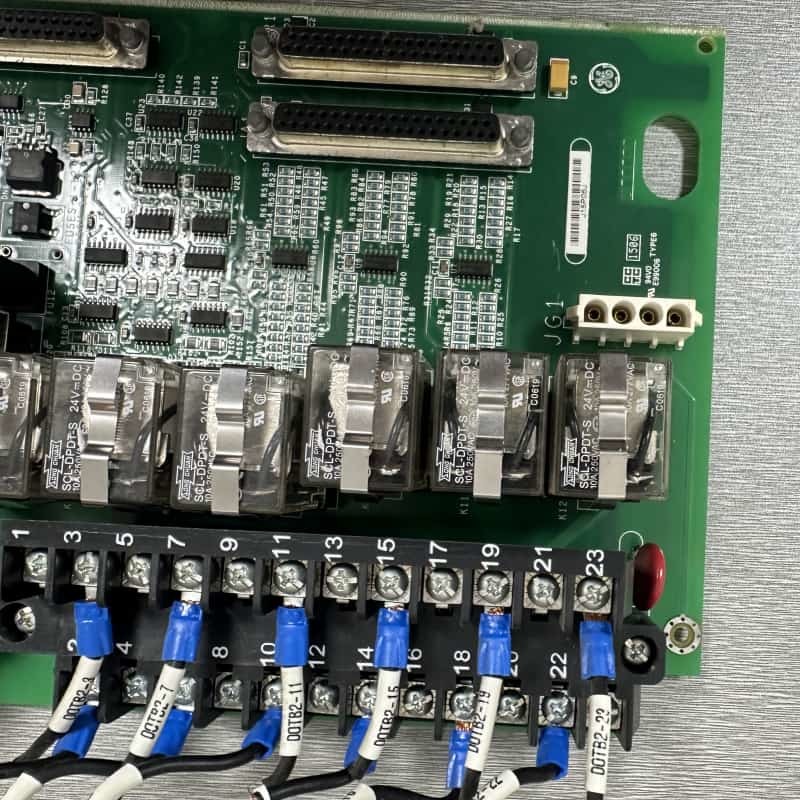

भौतिक रूप से, आयताकार बोर्ड में दो लंबे काले टर्मिनल ब्लॉक, पारदर्शी कवर वाले ऊर्ध्वाधर रिले, ट्रांजिस्टर, लाल एमओवी, नीले कैपेसिटर और एकीकृत सर्किट होते हैं।विरासत मार्क VI श्रृंखला के हिस्से के रूप में, यह बंद होने के बावजूद औद्योगिक टरबाइन नियंत्रण में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

विशेषताएं:
रिले लचीलापनःकॉन्फ़िगर करने योग्य आउटपुट के साथ 12 रिले, 6 सूखे संपर्क/सोलेनोइड के लिए, 5 समर्पित सूखे संपर्क, 1 इग्निशन ट्रांसफार्मर के लिए विशेष।

शक्ति बहुमुखी प्रतिभा:125V DC, 115/230V AC, और वैकल्पिक 24V DC का समर्थन करता है, जिसमें सुरक्षा के लिए जंपर-चयन योग्य फ्यूज और ऑन-बोर्ड दमन होता है।

अपर्याप्तता सहायता:कई कनेक्टरों के माध्यम से टीएमआर प्रणालियों के साथ एकीकृत, महत्वपूर्ण अनुप्रयोगों में गलती सहिष्णुता सुनिश्चित करता है।

दोष का पता लगाना:मॉनिटर उत्तेजना हानि, कॉइल वर्तमान विसंगतियों और संचार विफलताओं को रिले करते हैं, सुरक्षा के लिए अलर्ट को ट्रिगर करते हैं या रिले को बंद करते हैं।

टिकाऊ डिजाइनःमजबूत घटक (एमओवी, ट्रांजिस्टर) और औद्योगिक ग्रेड निर्माण कठोर टरबाइन वातावरण में दीर्घायु सुनिश्चित करते हैं।

सिस्टम संगतता:मार्क VI नियंत्रकों के साथ निर्बाध रूप से काम करता है, गैस / भाप टरबाइन स्वचालन में नियंत्रण लचीलापन में वृद्धि करता है।
