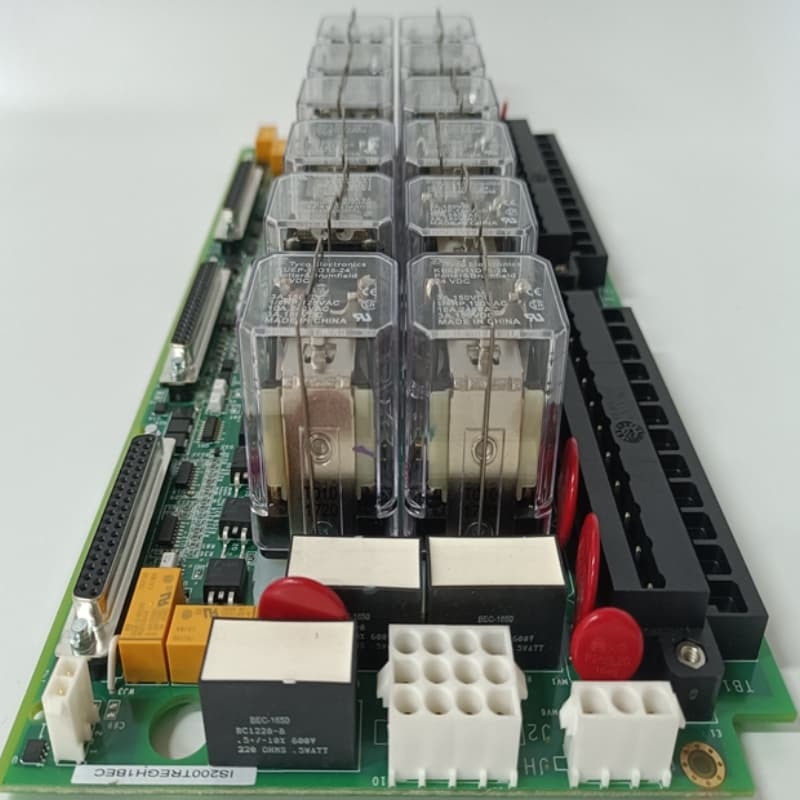

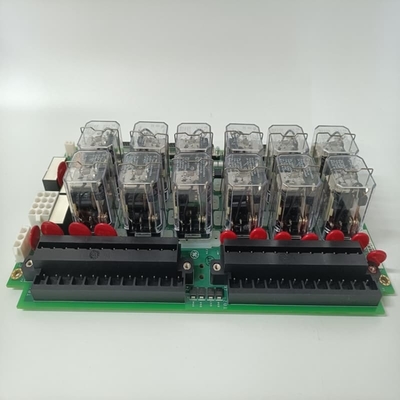

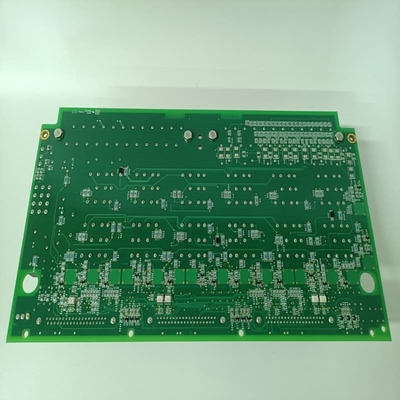

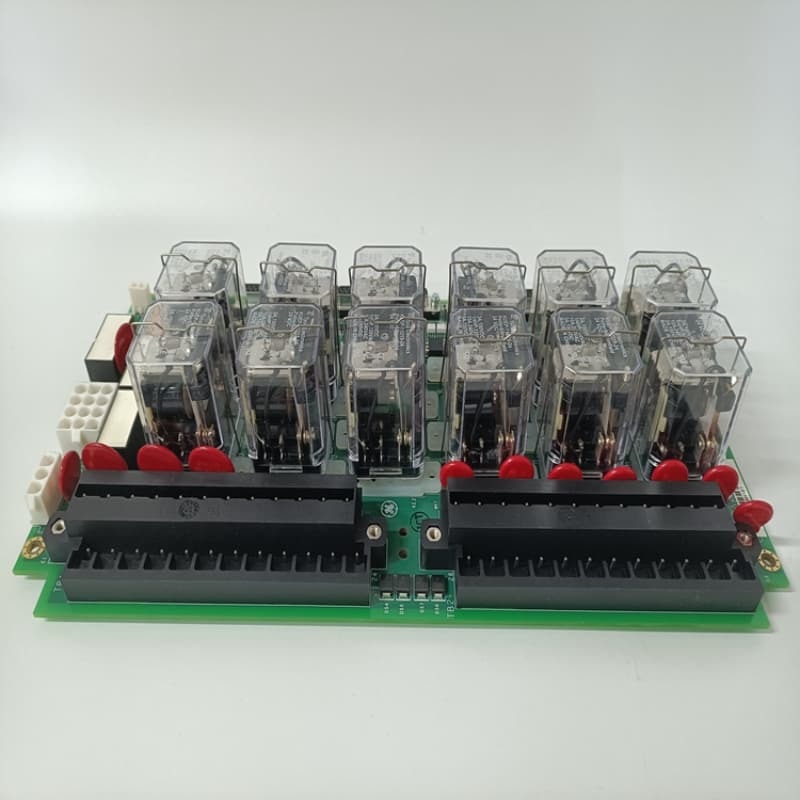

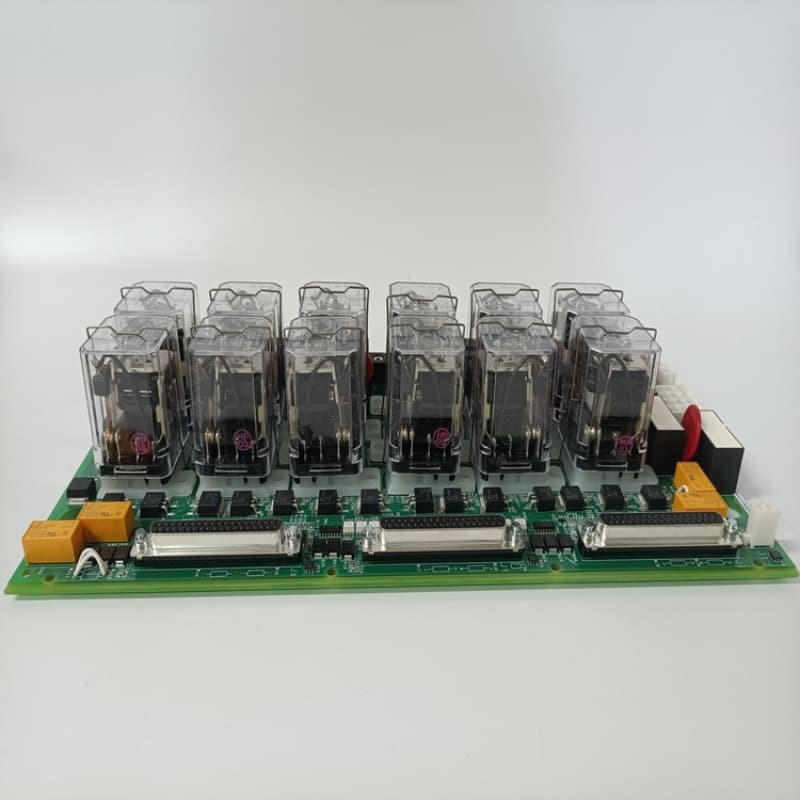

GE IS200TREGH1BDB ट्रिप इमरजेंसी टर्मिनेशन बोर्ड मार्क VI

जीईIS200TREGH1BDBएक टरबाइन आपातकालीन ट्रिप टर्मिनल बोर्ड है, जो कि मार्क VI नियंत्रण प्रणाली में है, जो तीन आपातकालीन ट्रिप सोलेनोइड्स को पावर देने के लिए जिम्मेदार है। यह सोलेनोइड्स को डीसी पावर का सकारात्मक पक्ष प्रदान करता है,संतुलित बिजली वितरण सुनिश्चित करने के लिए टीआरपीजी बोर्ड (जो नकारात्मक पक्ष प्रदान करता है) के साथ मिलकर काम करनापूरी तरह से I/O नियंत्रक द्वारा नियंत्रित, यह टरबाइन की सुरक्षा तंत्र का एक महत्वपूर्ण हिस्सा बनाता है, जब आवश्यक हो तो आपातकालीन बंद करने की अनुमति देता है।

सरल प्रणालियों में, यह एक J1 केबल के माध्यम से TSVO टर्मिनल बोर्ड से जुड़ता है, ट्रिप सिग्नल प्रसारित करता है ताकि एक सर्वो वाल्व क्लैंप फ़ंक्शन को ट्रिप के बाद सक्रिय किया जा सके।आई/ओ कंट्रोलर के साथ आपातकालीन अति गति सुरक्षा का प्रबंधन, आपातकालीन स्टॉप और रिले संचालन। सोलेनोइड कार्यक्षमता को ऑनलाइन/ऑफलाइन परीक्षणों के माध्यम से सत्यापित किया जाता है, जिससे महत्वपूर्ण परिदृश्यों के दौरान प्रतिक्रियाशीलता सुनिश्चित होती है।

विशेषताएं:
ट्रिप सोलेनोइड पावरःसमन्वित संचालन के लिए टीआरपीजी के साथ जोड़ा गया, 3 सोलनॉयड तक को सकारात्मक सीसी शक्ति प्रदान करता है।

आई/ओ नियंत्रक एकीकरण:I/O नियंत्रक द्वारा प्रबंधित, जो आपातकालीन अति गति सुरक्षा, आपातकालीन रोक और 12 रिले को रिडंडेंट सोलेनोइड सक्रियण के लिए नियंत्रित करता है।

सिम्पलेक्स संगतताःइसमें सर्वो वाल्व क्लैंपिंग के लिए टीएसवीओ के लिए एक जे1 केबल शामिल है, जो गैर-अनावश्यक सेटअप में सुरक्षा को बढ़ाता है।

परीक्षण क्षमताएं:ऑनलाइन मैनुअल सोलेनोइड परीक्षणों और ऑफलाइन ओवरस्पीड सिमुलेशन का समर्थन करता है, जिसमें सफल यात्राओं की पुष्टि करने वाले फीडबैक संपर्क हैं।

रिडंडेंट रिले नियंत्रणःतीन मतदान समूहों में नौ रिले विश्वसनीय सोलेनोइड सक्रियण सुनिश्चित करते हैं, झूठे ट्रिगर और एकल-बिंदु विफलताओं को कम करते हैं।
