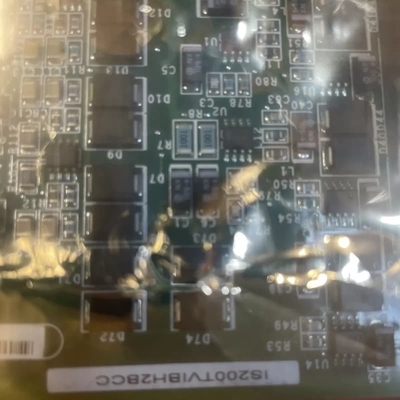

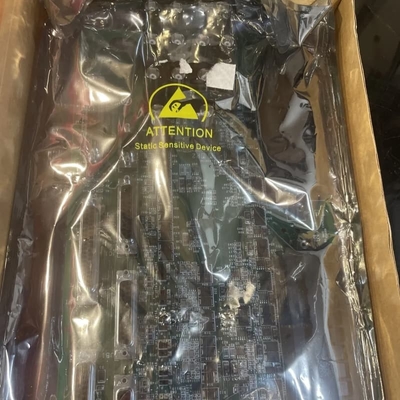

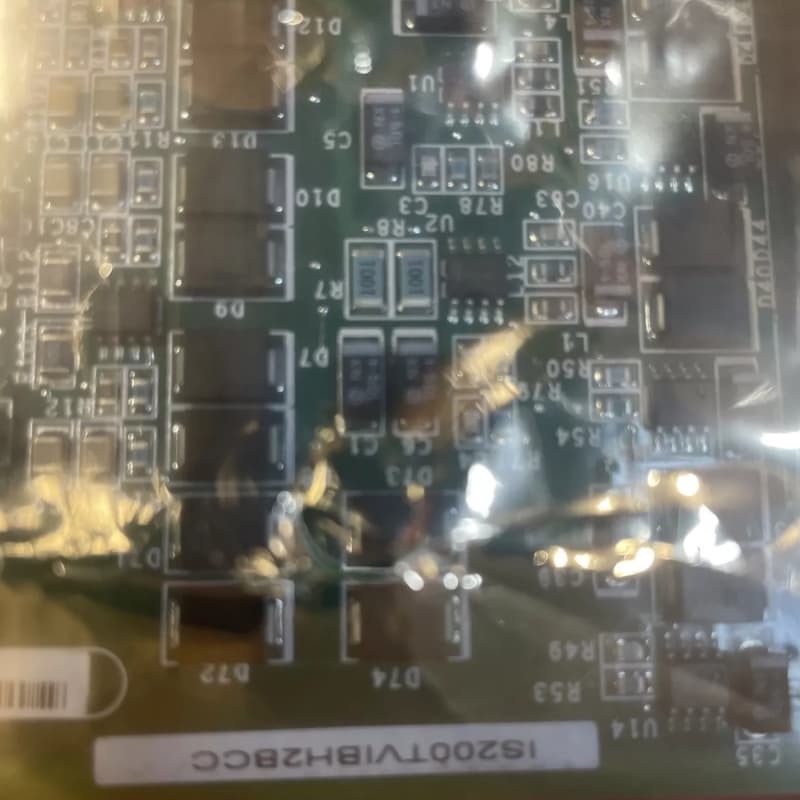

GE IS200TVIBH2BBB मार्क VI टरबाइन नियंत्रण के लिए वाइब्रेशन टर्मिनल बोर्ड

GE IS200TVIBH2BBB मार्क VI नियंत्रण प्रणाली में एक वाइब्रेशन टर्मिनल बोर्ड है, जो औद्योगिक मशीनरी में कंपन निगरानी के लिए महत्वपूर्ण है। यह 14 तक बेंटली नेवादा जांचों को जोड़ता है, जिनमें से 2 VVIB बोर्ड से आगे की प्रोसेसिंग के लिए जुड़ सकते हैं और विभिन्न जांच प्रकारों का समर्थन करता है: निकटता, वेग, त्वरण, भूकंपीय और चरण।

वाइब्रेशन इनपुट वेक्टर बोर्ड के साथ काम करते हुए, यह निरंतर कंपन निगरानी की सुविधा प्रदान करता है। VVIB बिजली (-28V DC, TMR सिस्टम में डायोड हाई-सेलेक्ट सर्किट के माध्यम से अतिरेक के साथ) की आपूर्ति करता है और एनालॉग-टू-डिजिटल रूपांतरण के माध्यम से संकेतों को संसाधित करता है, डेटा को VME बस के माध्यम से नियंत्रक को प्रेषित करता है। नियंत्रक कंपन, विलक्षणता, अक्षीय स्थिति और ट्रिप लॉजिक के लिए अलार्म उत्पन्न करता है ताकि विफलताओं को रोका जा सके। इसमें पोर्टेबल रखरखाव उपकरणों के लिए BNC कनेक्टर शामिल हैं, जो भविष्य कहनेवाला जांच को सक्षम करते हैं।

विशेषताएँ:
जांच संगतता: 14 बेंटली नेवादा जांचों का समर्थन करता है और उन्नत सिग्नल प्रोसेसिंग के लिए VVIB के साथ एकीकृत होता है।

अतिरेक शक्ति: VVIB से -28V DC, TMR सिस्टम विश्वसनीय शक्ति के लिए डायोड हाई-सेलेक्ट सर्किट का उपयोग करते हैं; नियामक शॉर्ट-सर्किट सुरक्षा के साथ -23 से -26V DC प्रदान करते हैं।

सिग्नल प्रोसेसिंग: जांच सिग्नल VVIB के माध्यम से A/D रूपांतरण से गुजरते हैं, नियंत्रक को वास्तविक समय डेटा ट्रांसमिशन के लिए उच्च गति नमूनाकरण के साथ।

रखरखाव और सुरक्षा: BNC कनेक्टर पोर्टेबल डेटा एकत्रण को सक्षम करते हैं; नियंत्रक-जनरेटेड अलार्म/ट्रिप लॉजिक मशीनरी विफलताओं को रोकते हैं।

सिस्टम एकीकरण: मार्क VI के साथ निर्बाध, सक्रिय कंपन निगरानी के माध्यम से डाउनटाइम को कम करके परिचालन दक्षता में वृद्धि।
