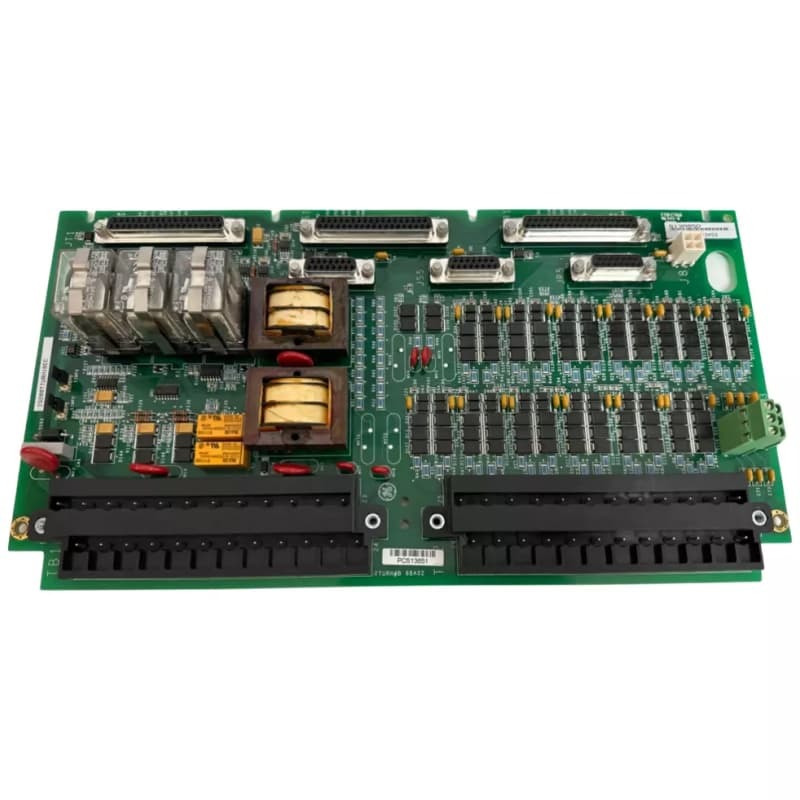

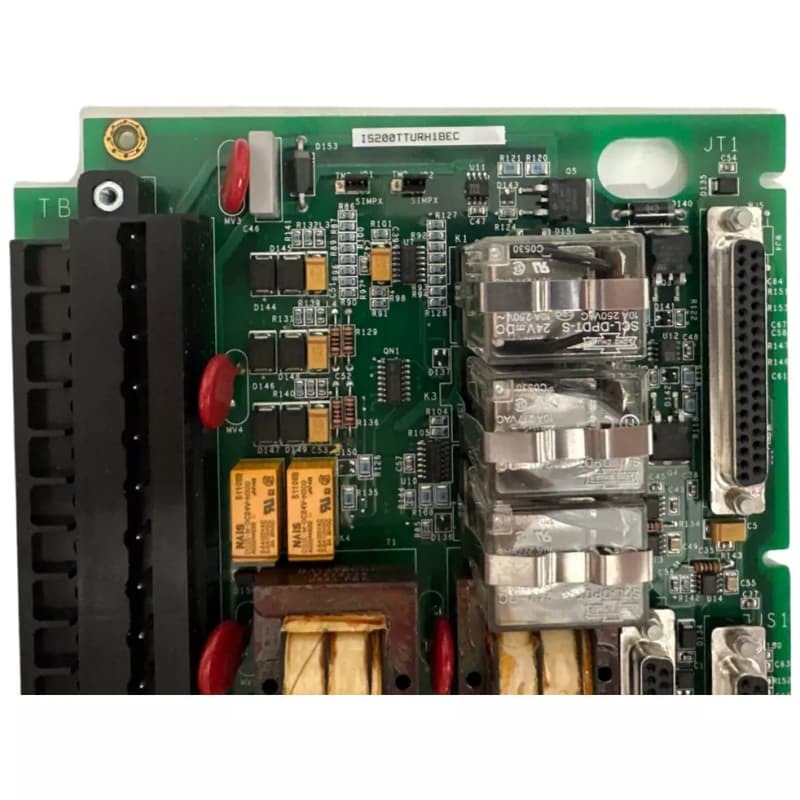

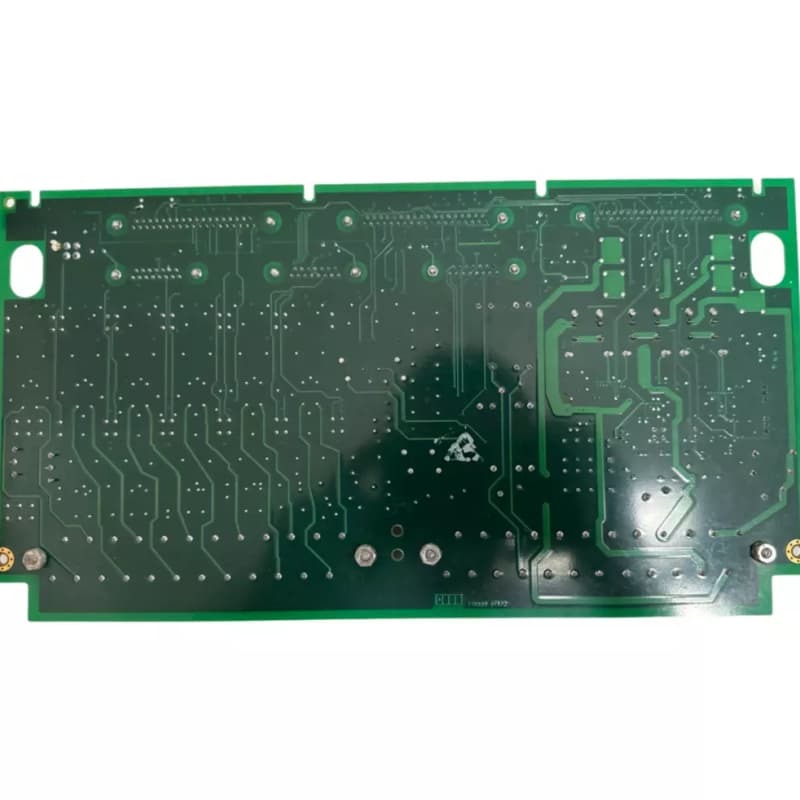

GE IS200TTURH1BEC मार्क VI सिस्टम के लिए टरबाइन टर्मिनेशन बोर्ड

जीईIS200TTURH1BECएक टरबाइन टर्मिनेशन बोर्ड है, जो जीई के मार्क VI सिस्टम का हिस्सा है, जिसे गैस, भाप और पवन टरबाइन नियंत्रण के लिए डिज़ाइन किया गया है। यह टरबाइन आई / ओ प्रोसेसर के साथ इंटरफेस करता है, महत्वपूर्ण इनपुट / आउटपुट का प्रबंधन करता हैःगति मापने के लिए 12 निष्क्रिय पल्स दर उपकरण, संभावित ट्रांसफार्मर से जनरेटर/बस वोल्टेज सिग्नल, मुख्य ब्रेकर कॉइल (52G) के लिए 125V सीसी आउटपुट, और शाफ्ट वोल्टेज/वर्तमान सेंसर इनपुट।

रिले K25, K25P, और K25A के साथ, दोनों को ब्रेकर पावर के लिए बंद करने की आवश्यकता होती है। यह जंपर्स के माध्यम से सिम्पलेक्स और टीएमआर कॉन्फ़िगरेशन दोनों का समर्थन करता है। कनेक्टर्स में स्पीड सिग्नल में जेआर 5 शामिल हैं,अन्य संकेतों में JR1, और अतिरिक्त टीएमआर संगत पोर्ट जैसे जेएस 5, जेटी 5। वायरिंग ग्राउंड शील्ड स्ट्रिप्स के साथ टर्मिनल ब्लॉक टीबी 1 / टीबी 2 का उपयोग करती है; टीबी 3 वैकल्पिक टीटीएल कनेक्शन को समायोजित करता है। रिले, ट्रांसफार्मर से लैस,और डी-शेल कनेक्टर, यह औद्योगिक टरबाइन वातावरण में मजबूत प्रदर्शन सुनिश्चित करता है।

विशेषताएं:
बहुक्रियाशील I/O:गति माप, वोल्टेज निगरानी, ब्रेकर नियंत्रण और शाफ्ट सिग्नल प्रोसेसिंग को संभालता है, जो टरबाइन के संचालन के लिए आवश्यक है।

अपर्याप्तता सहायता:सिम्पलेक्स या टीएमआर सिस्टम के लिए जंपर के माध्यम से कॉन्फ़िगर करने योग्य, टीएमआर में गलती सहनशीलता के लिए छह कनेक्टर का उपयोग किया जाता है।

महत्वपूर्ण रिलेःरिले K25, K25P, K25A मुख्य ब्रेकर संचालन को सक्षम करते हैं, जो सुरक्षित शक्ति वितरण सुनिश्चित करता है।

लचीला कनेक्टिविटीःइसमें डी-शेल कनेक्टर, टर्मिनल ब्लॉक और टीटीएल के लिए टीबी 3 शामिल हैं, जो विभिन्न सेंसर/डिवाइस इनपुट के अनुकूल हैं।

मार्क VI संगतता:मार्क VI/VIe प्रणालियों के साथ एकीकृत, गैस, भाप और पवन टरबाइनों का समर्थन करता है, जो मार्क V के सीमित अनुप्रयोगों पर एक उन्नयन है।
