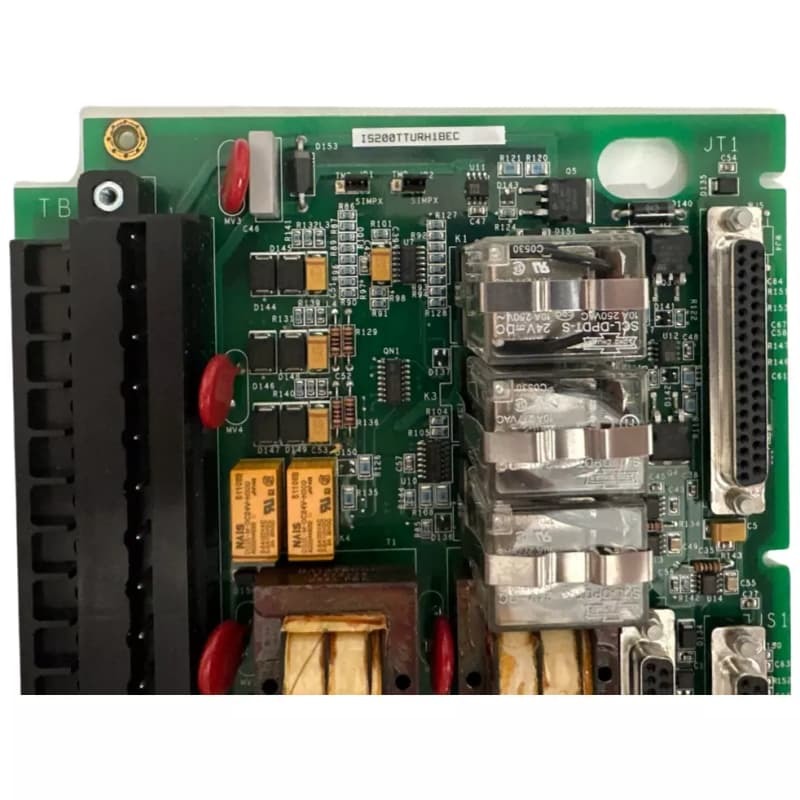

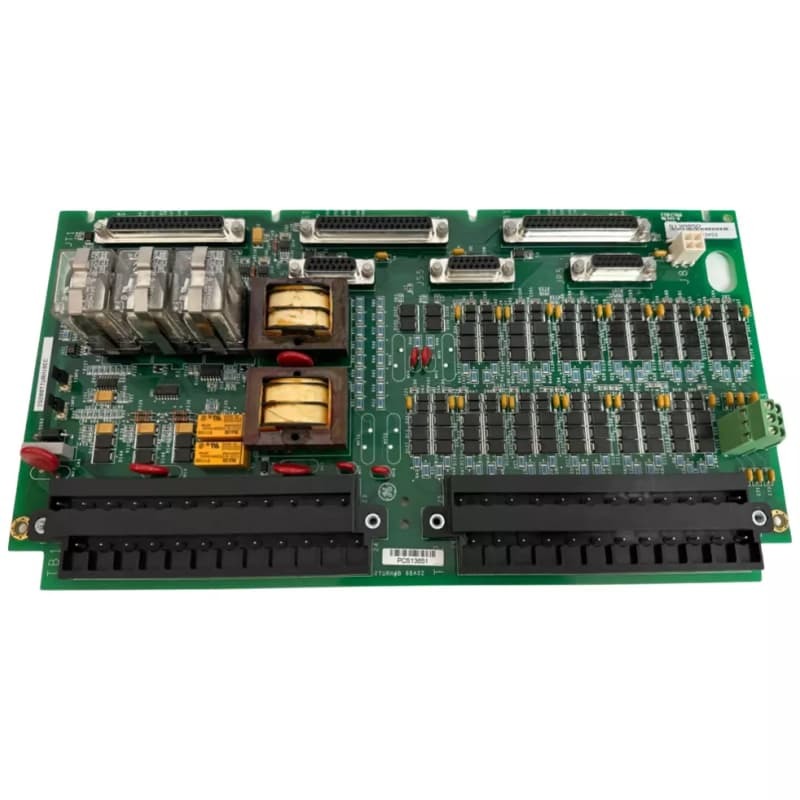

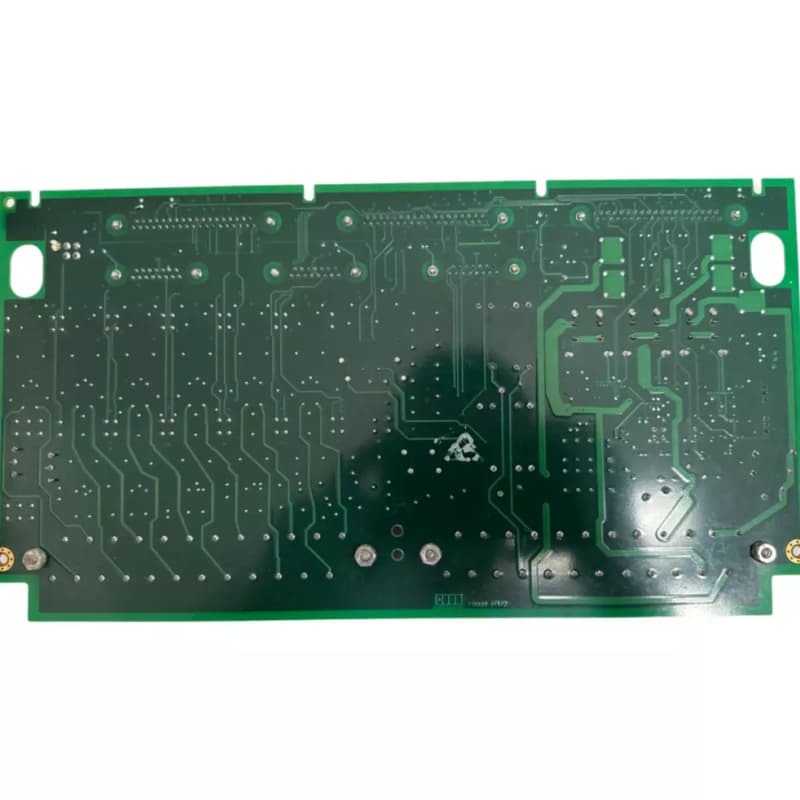

जीई IS200TTURH1BCC मार्क VI के लिए टरबाइन समाप्ति बोर्ड

GE IS200TTURH1BCC मार्क VI में एक प्राथमिक सुरक्षा इनपुट बोर्ड है जो गैस, भाप और पवन टरबाइन नियंत्रण के लिए महत्वपूर्ण है। एक टरबाइन टर्मिनल बोर्ड के रूप में, यह टरबाइन I/O प्रोसेसर के साथ इंटरफेस करता है, प्रमुख इनपुट/आउटपुट का प्रबंधन करता है, इसमें 12 निष्क्रिय पल्स दर डिवाइस, संभावित ट्रांसफॉर्मर से जनरेटर/बस वोल्टेज सिग्नल, मुख्य ब्रेकर कॉइल के लिए 125V DC आउटपुट और शाफ्ट वोल्टेज/करंट सेंसर इनपुट होते हैं।

इसमें रिले K25, K25P, और K25A शामिल हैं—मुख्य ब्रेकर को 125V DC की आपूर्ति करने के लिए सभी को बंद होना चाहिए। कनेक्टर्स में JR5 (VTUR को स्पीड सिग्नल), JR1, और TMR सिस्टम के लिए अतिरिक्त कनेक्टर्स शामिल हैं। इंस्टॉलेशन में टर्मिनल ब्लॉक TB1/TB2 से वायरिंग करना और सिम्प्लेक्स और TMR कॉन्फ़िगरेशन के बीच स्विच करने के लिए जंपर्स JP1/JP2 का उपयोग करना शामिल है। TB3 सक्रिय स्पीड पिकअप के लिए वैकल्पिक TTL कनेक्शन का समर्थन करता है।

विशेषताएँ:
बहुक्रियाशील I/O: टरबाइन संचालन के लिए आवश्यक, स्पीड माप, वोल्टेज निगरानी, ब्रेकर नियंत्रण और शाफ्ट सिग्नल प्रोसेसिंग को संभालता है।

रिडंडेंसी सपोर्ट: सिम्प्लेक्स या TMR सिस्टम के लिए जंपर्स के माध्यम से कॉन्फ़िगर करने योग्य, TMR फॉल्ट टॉलरेंस के लिए छह कनेक्टर्स का उपयोग करता है।

महत्वपूर्ण रिले: रिले K25, K25P, K25A मुख्य ब्रेकर संचालन को सक्षम करते हैं, जो सुरक्षित बिजली वितरण सुनिश्चित करते हैं।

लचीला कनेक्टिविटी: TTL के लिए D-शेल कनेक्टर्स, टर्मिनल ब्लॉक और TB3 शामिल हैं, जो विभिन्न सेंसर/डिवाइस इनपुट के अनुकूल हैं।

मार्क VI संगतता: मार्क VI/VIe सिस्टम के साथ एकीकृत होता है, गैस, भाप और पवन टरबाइन का समर्थन करता है—मार्क V के सीमित अनुप्रयोगों पर एक उन्नयन।
