GE IS200TSVOH1BBB मार्क VI टर्बाइन नियंत्रण के लिए सर्वो टर्मिनेशन बोर्ड

जीईIS200TSVOH1BBBयह एक सर्वो वाल्व टर्मिनेशन बोर्ड (TSVO) है जिसे जनरल इलेक्ट्रिक के मार्क VI टरबाइन कंट्रोल सिस्टम के लिए डिज़ाइन किया गया है, जिसका उपयोग गैस, भाप,और पवन टरबाइन नियंत्रण प्रणालीओं के साथ विस्तारित पवन टरबाइन संगतता के साथ Mark V श्रृंखला से एक उन्नयनयह स्पीडट्रॉनिक अनुप्रयोगों में तीन-कोइल सर्वो एक्ट्यूएटर के लिए एक महत्वपूर्ण इंटरफ़ेस के रूप में कार्य करता है, निम्न-स्तरीय संकेतों को संसाधित करता हैः 0 से ± 50 वी डीसी एनालॉग, <24 वी एसी, और 4 ¢ 20 एमए वर्तमान लूप।

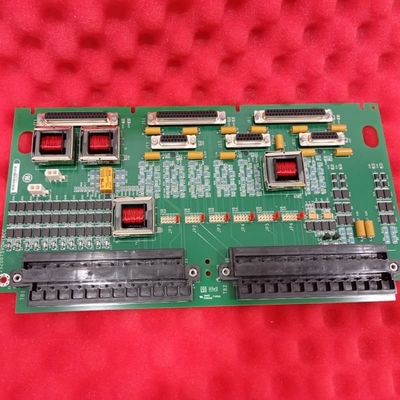

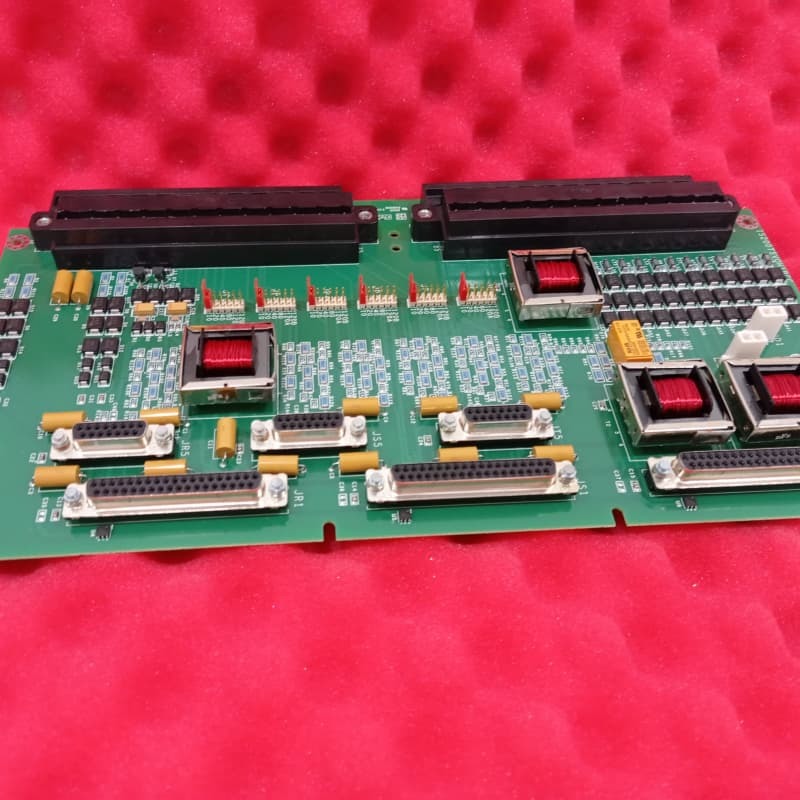

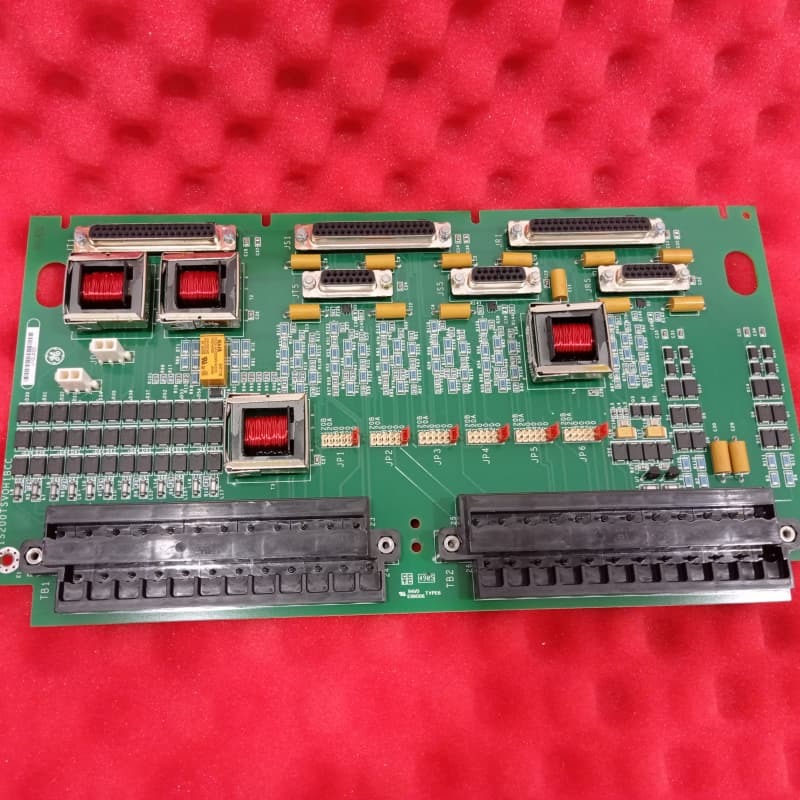

भौतिक रूप से, इसमें छह डी-शेल कनेक्टर, दो टर्मिनल स्ट्रिप्स, चार ट्रांसफार्मर और ट्रांजिस्टर, रिले और एकीकृत सर्किट जैसे घटक हैं।तीन कोने ड्रिल छेद के साथ लंबे किनारों के साथ नाखून, इसका वजन ~2.00 पाउंड है और इसमें छह जंपर शामिल हैं, जिनमें से प्रत्येक में छह सेटिंग्स हैं। IS200 श्रृंखला का हिस्सा, इसमें एक अनुरूप पीसीबी कोटिंग है और इसकी उत्पाद संख्या कोडिंग के माध्यम से पहचाना जाता है।

विशेषताएं:
1.सर्वो कंट्रोल इंटरफेस: टरबाइन एक्ट्यूएटर के सटीक नियंत्रण के लिए विभिन्न निम्न-स्तरीय संकेतों को संभालने वाले तीन-कोइल सर्वो एक्ट्यूएटर से जुड़ता है।

2.मार्क VI संगतताः मार्क VI प्रणालियों के लिए अभिन्न, गैस, भाप और पवन टरबाइन का समर्थन, पिछले मार्क V मॉडल की तुलना में बहुमुखी प्रतिभा को बढ़ाना।

3मजबूत हार्डवेयर: इसमें छह डी-शेल कनेक्टर, टर्मिनल स्ट्रिप्स, ट्रांसफार्मर और विन्यास योग्य जंपर्स (प्रत्येक में 6 सेटिंग्स) शामिल हैं।

4टिकाऊ डिजाइनः अनुरूप कोटिंग, नाचे हुए किनारे और ड्रिल किए गए कोने औद्योगिक टरबाइन वातावरण में लचीलापन सुनिश्चित करते हैं।
