जीई आईएस210टीआरईजीएच1बी टरबाइन इमरजेंसी ट्रिप टर्मिनल बोर्ड मार्क VI

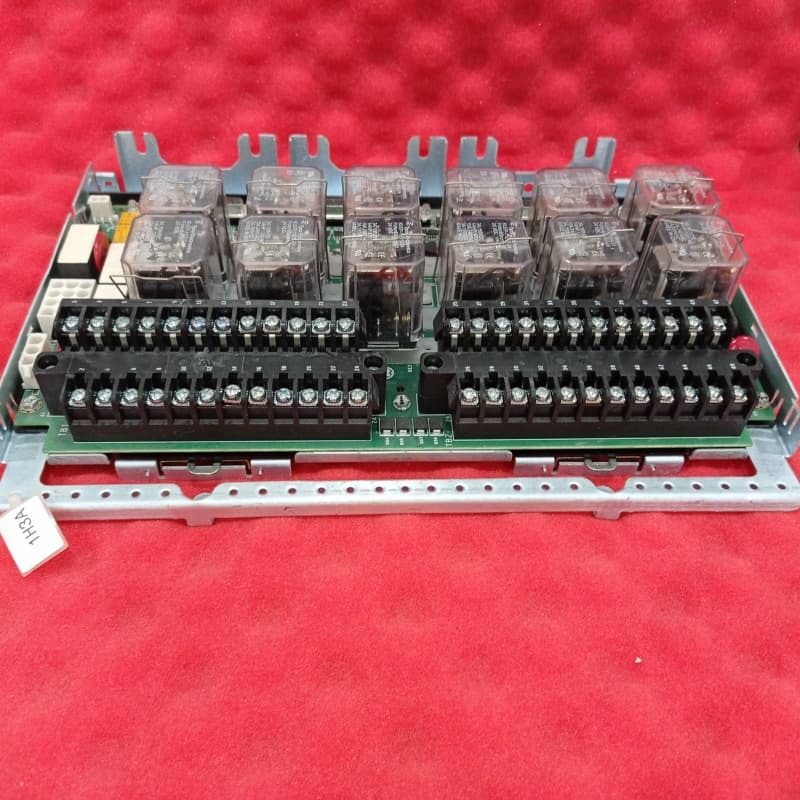

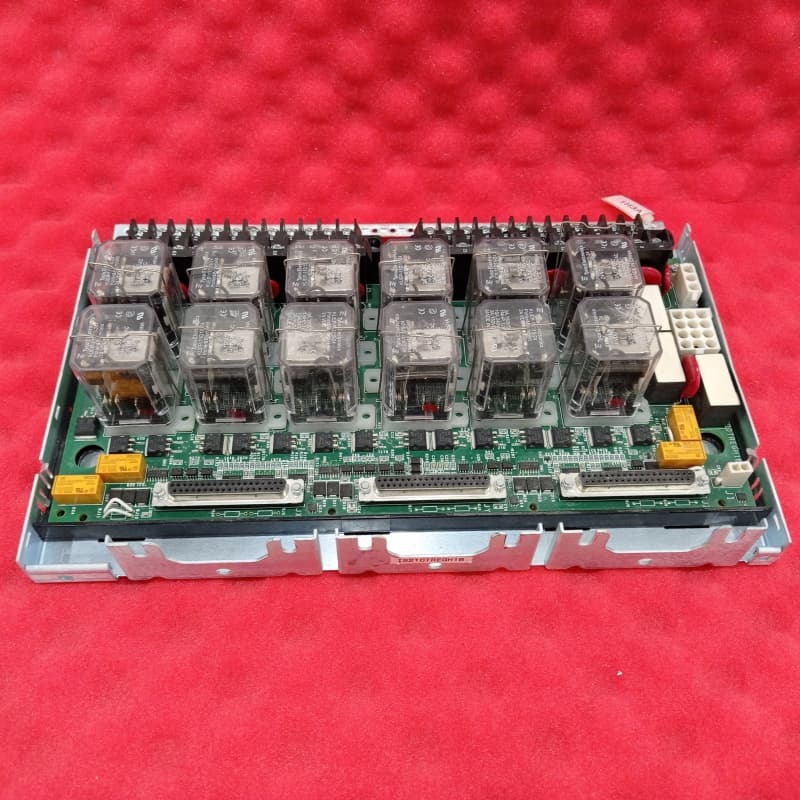

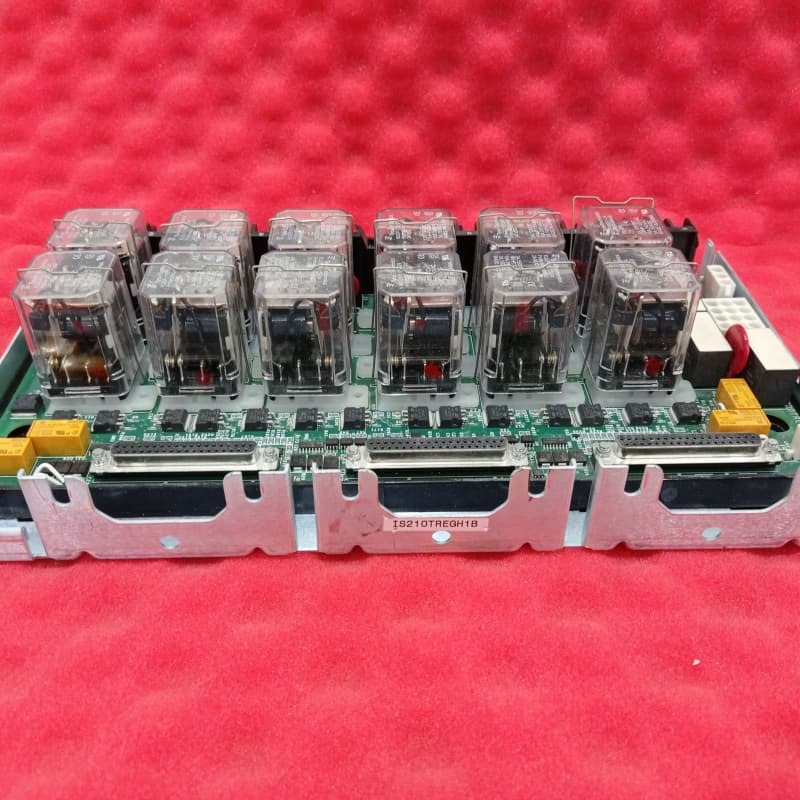

GE IS210TREGH1B टरबाइन इमरजेंसी ट्रिप टर्मिनल बोर्ड

उत्पाद विवरण:

GE IS210TREGH1B VI सीरीज़ में एक इमरजेंसी ट्रिप टर्मिनल बोर्ड है, जो टरबाइन सुरक्षा के लिए महत्वपूर्ण है। यह तीन इमरजेंसी ट्रिप सोलेनोइड्स को पावर देता है, जो TRPG बोर्ड के साथ काम करता है और I/O पैक या IS215VPRO बोर्ड द्वारा नियंत्रित होता है। 125V DC के लिए डिज़ाइन किया गया, इसमें सोलेनोइड्स को नियंत्रित करने के लिए 12 रिले (तीन वोटिंग समूहों में 9) हैं, जो विश्वसनीय इमरजेंसी ट्रिप सुनिश्चित करते हैं।

यह JX1, JY1, JZ1 (अतिरिक्त शक्ति) और J2 पावर केबल के माध्यम से जुड़ता है, जिसमें J1 TSVO बोर्ड से जुड़ता है जो सिम्प्लेक्स सिस्टम में सर्वो क्लैम्पिंग के लिए होता है। निरंतर निदान रिले, सोलेनोइड वोल्टेज और ड्राइवरों की निगरानी करते हैं, दोष होने पर अलर्ट और सुरक्षा प्रोटोकॉल ट्रिगर करते हैं। सोलेनोइड परीक्षण कार्यक्षमता को सत्यापित करते हैं, जिससे परिचालन विश्वसनीयता बढ़ती है।

विशेषताएँ:
इमरजेंसी ट्रिप कंट्रोल: 9 वोटिंग रिले के माध्यम से 3 सोलेनोइड्स को पावर देता है, जो ओवरस्पीड या इमरजेंसी के लिए अतिरिक्त, विश्वसनीय ट्रिप सक्रियण सुनिश्चित करता है।

पावर रिडंडेंसी: JX1/JY1/JZ1 से डायोड-संयुक्त शक्ति स्थिति सर्किट और इकोनॉमाइज़र रिले की सुरक्षा करती है, जिसमें अलग ट्रिप रिले पावर होती है।

निर्बाध एकीकरण: TRPG और I/O पैक के साथ काम करता है, TSVO सर्वो क्लैंप लिंक के साथ सिम्प्लेक्स सिस्टम का समर्थन करता है।

व्यापक निदान: रिले, सोलेनोइड वोल्टेज, ड्राइवर और पावर स्रोतों की निगरानी करता है, दोषों को लॉग करता है और सुरक्षा प्रोटोकॉल को सक्रिय करता है।

परीक्षण क्षमताएं: ऑनलाइन/ऑफ़लाइन सोलेनोइड परीक्षण, मैनुअल सक्रियण, सत्यापन के लिए प्रतिक्रिया पुष्टिकरण के साथ ओवरस्पीड सिमुलेशन सक्षम करता है।
