GE IS230TDBTH6A टरबाइन नियंत्रण के लिए अलग इनपुट आउटपुट टर्मिनल बोर्ड

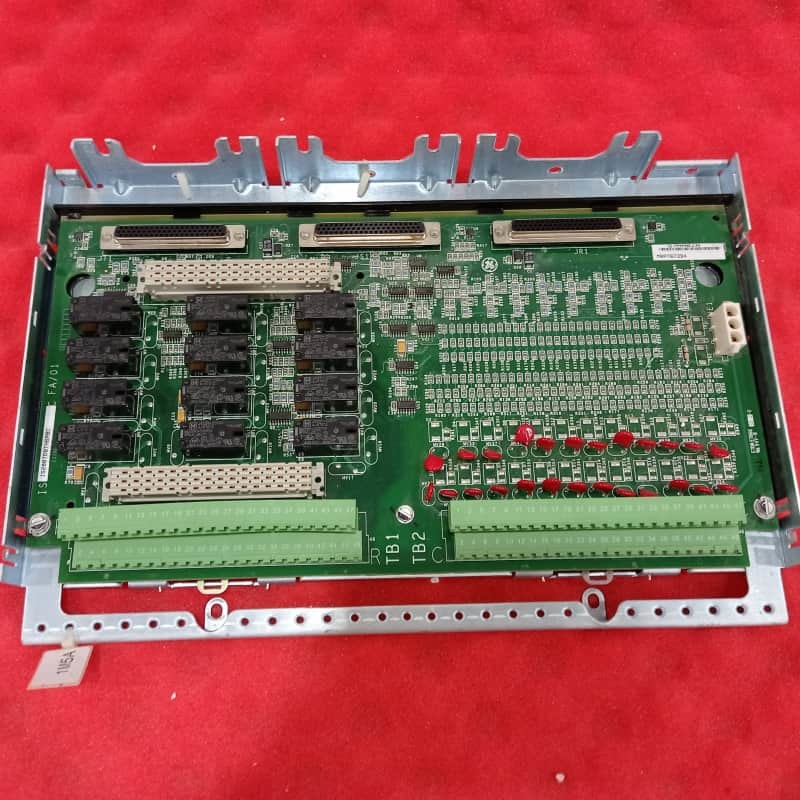

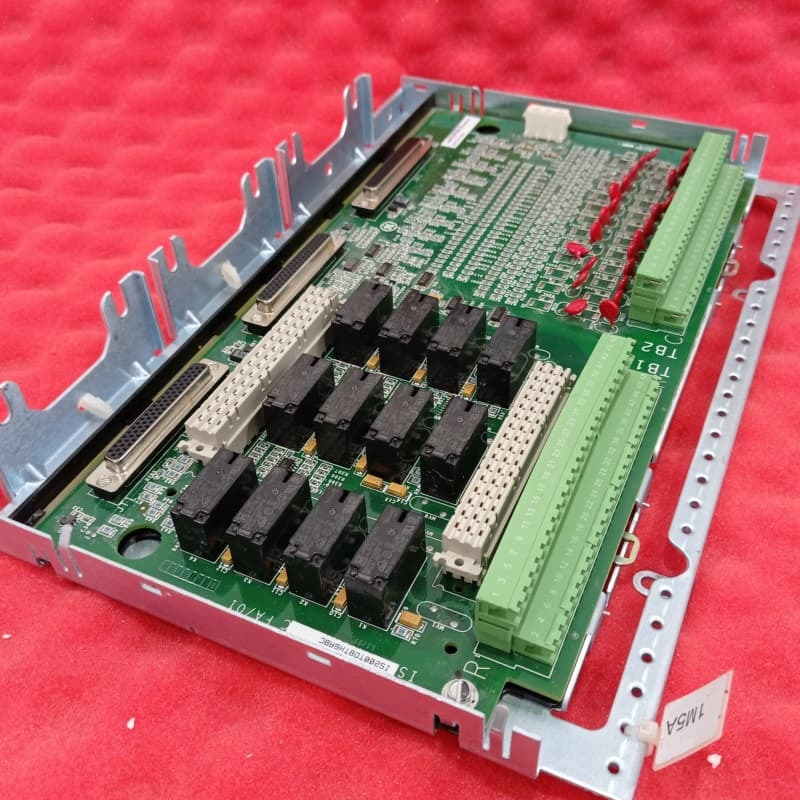

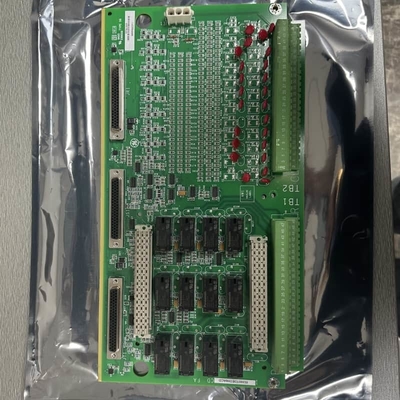

GE IS230TDBTH6A(IS200TDBTH6ABC) मार्क VI श्रृंखला में एक शक्तिशाली डिस्क्रीट इनपुट/आउटपुट टर्मिनल बोर्ड है, जिसे DIN-रेल या फ्लैट माउंटिंग के साथ TMR  सिस्टम के लिए डिज़ाइन किया गया है। यह 24 समूह-पृथक संपर्क इनपुट (नाममात्र 125V DC) स्वीकार करता है और इसमें 12 फॉर्म-C रिले हैं, जिन्हें वैकल्पिक WROBH1 बोर्ड के माध्यम से विस्तारित किया जा सकता है। 49 धातु ऑक्साइड वैरिस्टर्स (MOVs) और इनपुट फिल्टर से लैस, यह वृद्धि और उच्च-आवृत्ति शोर को दबाता है, जो कठोर औद्योगिक वातावरण में सिग्नल अखंडता सुनिश्चित करता है।

मार्क VI सिस्टम के साथ संगत, यह D-प्रकार के कनेक्टर्स के माध्यम से तीन PDIO I/O पैक से जुड़ता है, जो ईथरनेट पर नियंत्रकों के साथ संचार करता है, प्रत्येक पैक R, S, या दोहरे नियंत्रकों से जुड़ा होता है। स्थापना में 12-24 AWG वायरिंग के साथ एक शीट मेटल कैरियर पर माउंटिंग शामिल है, जो दो 48-टर्मिनल ब्लॉक (रिले के लिए TB1, इनपुट के लिए TB2) से जुड़ा है। इसमें हार्डवेयर जंपर्स की कमी है, जबकि WROBH1 विकल्प रिले पावर को नियंत्रित करने के लिए 6 जंपर्स का उपयोग करता है।

मुख्य विशेषताएं
इनपुट/आउटपुट क्षमता: 24 समूह-पृथक संपर्क इनपुट (125V DC) और 12 फॉर्म-C रिले, WROBH1 के माध्यम से वैकल्पिक विस्तार के साथ।

मजबूत सुरक्षा: 49 MOVs और इनपुट फिल्टर वृद्धि और शोर से रक्षा करते हैं, जो औद्योगिक विश्वसनीयता के लिए महत्वपूर्ण है।

TMR संगतता: TMR नियंत्रकों के साथ ईथरनेट-आधारित संचार के लिए तीन PDIO पैक के साथ एकीकृत होता है, जो अतिरेक सुनिश्चित करता है।

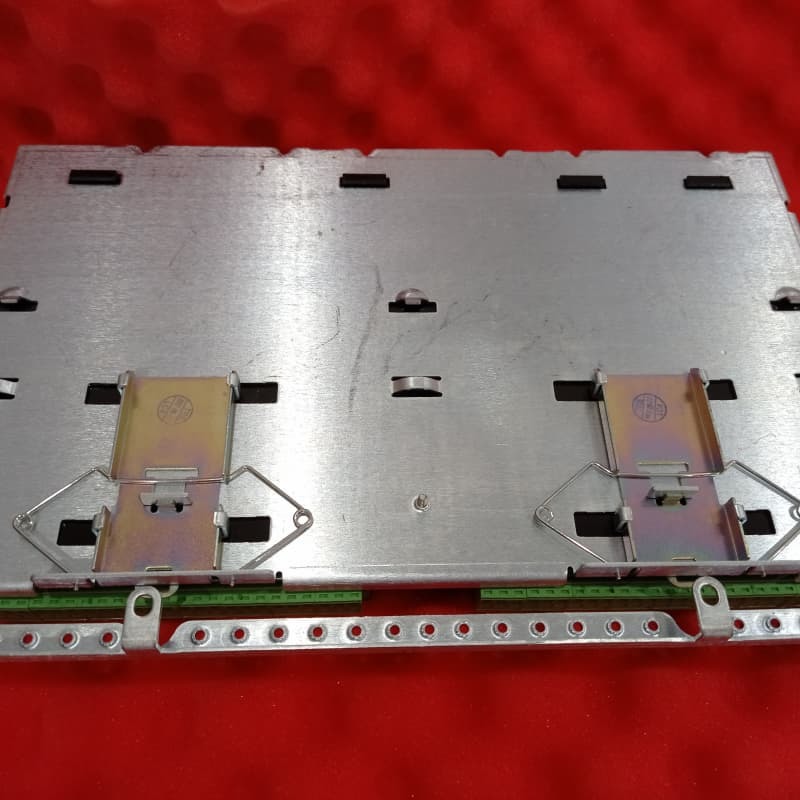

लचीला माउंटिंग: शीट मेटल कैरियर के माध्यम से DIN-रेल या कैबिनेट-माउंटेबल, संगठित वायरिंग के लिए प्लग करने योग्य यूरो-स्टाइल टर्मिनल ब्लॉक (TB1/TB2) के साथ।

सरलीकृत कॉन्फ़िगरेशन: कोई हार्डवेयर जंपर्स नहीं; वैकल्पिक WROBH1 बोर्ड रिले पावर को सक्षम/अक्षम करने के लिए 6 जंपर्स का उपयोग करता है, जो ड्राई कॉन्टैक्ट आवश्यकताओं के अनुकूल होता है।

निदान: कुशल समस्या निवारण के लिए PDIO पैक को प्रतिक्रिया प्रदान करते हुए, WROBH के साथ रिले संपर्कों और फ्यूज स्थिति की निगरानी करता है।
