GE IS200RCSBG1BAA RC स्नबर कार्ड 100mm नेट चौड़ाई

जीईIS200RCSBG1BAAयह एक 620 फ्रेम आरसी स्न्यबर कार्ड है जिसे डायोड और सिलिकॉन-नियंत्रित रेक्टिफायर (एससीआर) को ओवरवोल्टेज क्षति से बचाने के लिए डिज़ाइन किया गया है।पावर इलेक्ट्रॉनिक्स प्रणालियों में एक महत्वपूर्ण घटक के रूप में, यह आवश्यक स्न्यबर सर्किट प्रदान करके स्थिर संचालन सुनिश्चित करता है, प्रत्येक ब्रिज कॉन्फ़िगरेशन के लिए एक कार्ड की आवश्यकता होती है।

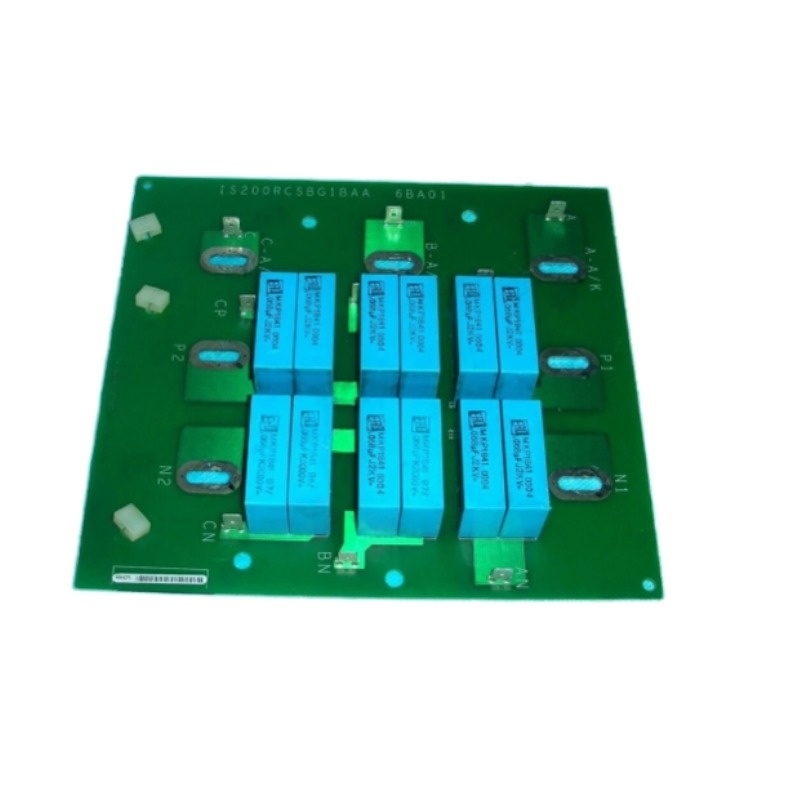

छह जोड़े में व्यवस्थित बारह सतह-माउंटेड कैपेसिटरों की विशेषता, प्रत्येक कैपेसिटर 0.095×0.150 μF की कैपेसिटेंस रेंज और 8.5 Apk की क्लैंपिंग करंट प्रदान करता है।यह विन्यास वोल्टेज स्पाइक और क्षणिक धाराओं के सटीक नियंत्रण की अनुमति देता है. प्रत्येक कैपेसिटर जोड़ी एक समर्पित स्टब-ऑन कनेक्टर के साथ संरेखित होती है, जो स्थापना और रखरखाव को सुव्यवस्थित करती है। बोर्ड में N1, N2, P1, P2 लेबल वाले सात चालक-रिंग टर्मिनल कनेक्शन भी शामिल हैं।,A-A/K, B-A/K, और C-A/K, सुरक्षित विद्युत कनेक्शन की सुविधा।

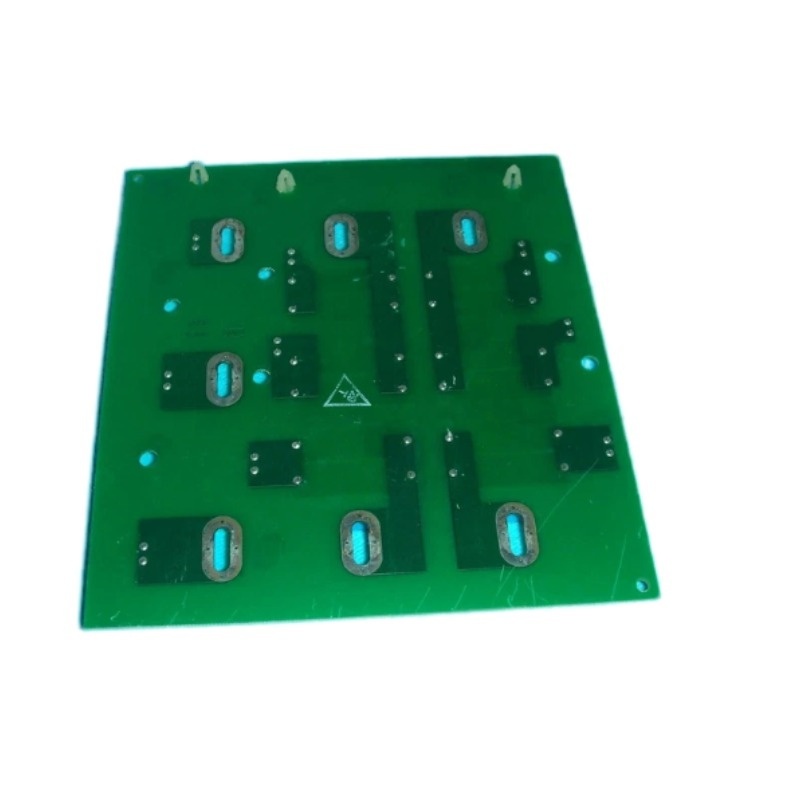

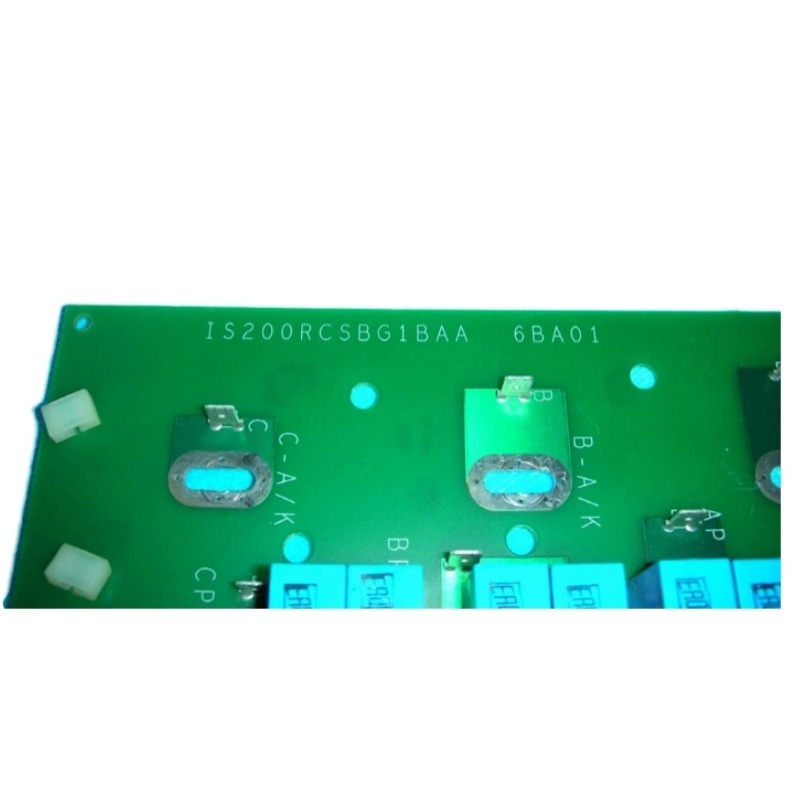

जनरल इलेक्ट्रिक के लोगो और उत्पाद कोड जैसे 6BA01 के साथ चिह्नित, कार्ड में दो कोनों में आसान स्थापना के लिए कारखाने के ड्रिल किए गए छेद हैं। इसके कार्य पर व्यापक विवरण के लिए,आवेदन की आवश्यकताएं, सावधानियों और प्रतिस्थापन प्रक्रियाओं को संभालने के लिए, उपयोगकर्ताओं को सुरक्षित और प्रभावी संचालन सुनिश्चित करने के लिए जीई के आधिकारिक दस्तावेज से परामर्श करना चाहिए।
