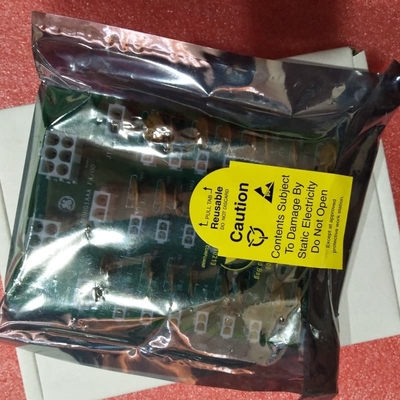

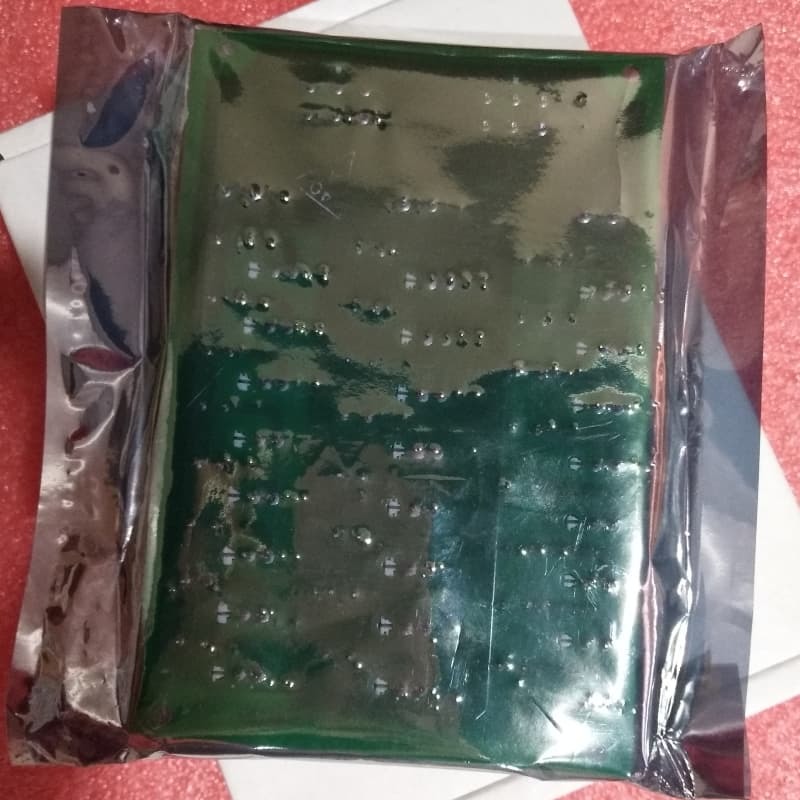

GE IS200JPDHG1AAA उच्च घनत्व पावर वितरण बोर्ड

जीईIS200JPDHG1AAAएक उच्च घनत्व बिजली वितरण कार्ड है, जो कि पवन, गैस और भाप टरबाइन नियंत्रण में प्रयुक्त मार्क VI टरबाइन नियंत्रण प्रणाली का हिस्सा है। यह 28 वी सीसी बिजली वितरित करता है,24 मार्क VIe I/O पैक और 3 ईथरनेट स्विच की आपूर्तिकई इकाइयों को विस्तारित शक्ति के लिए एक डेज़ी-चेन में जोड़ा जा सकता है।

IS210SAMBH1A जैसे उत्पादों के साथ संगत, यह खतरनाक और गैर खतरनाक स्थानों में काम करता है, UL 508A, CSA 22.2 नंबर 14, और EN 61010-1 के अनुरूप है। इसमें 29 महिला पिन कनेक्टर हैं,6-पिन Mate-N-Lok के माध्यम से इनपुट और स्विच और I/O पैक के लिए आउटपुट के साथ.

विशेषताएं:
1बिजली वितरणः 24 आई/ओ पैक और 3 ईथरनेट स्विच के लिए 28 वी डीसी प्रदान करता है; डेज़ी-चेन मल्टीपल इकाइयों के माध्यम से विस्तार योग्य है।

2सर्किट संरक्षणः प्रत्येक I/O पैक कनेक्टर में ओवरकंट्री को सीमित करने के लिए एक PTC फ्यूज होता है, जो कनेक्टेड उपकरणों की सुरक्षा करता है।

3.स्थापनाः #6 शिकंजा के साथ ऊर्ध्वाधर सतहों पर माउंट; विनिर्दिष्ट के रूप में Mate-N-Lok कनेक्टर का उपयोग करता है.

4कनेक्टर रेटिंग्सः 6-पिन और बड़े 2-पिन कनेक्टर 600V/13A को संभालते हैं; छोटे 2-पिन वाले (I/O पैक) 600V/0.8A को संभालते हैं।

5सुरक्षा अनुपालनः औद्योगिक सुरक्षा के लिए UL 508A, CSA 22.2 No. 14 और EN 61010-1 मानकों को पूरा करता है।

6संगतताः IS210SAMBH1A, IS42yPDASH1A, और IS42yYDASS1A जैसे मार्क VI श्रृंखला उत्पादों के साथ काम करता है।
