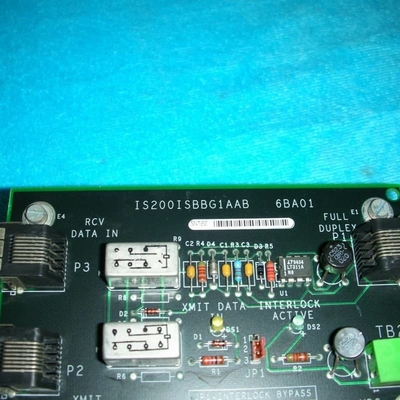

GE IS200ISBBG1AAB इनसिंक बस बाईपास कार्ड

जीईIS200ISBBG1AABएक Insync बस बायपास कार्ड है, EX2100 उत्तेजना प्रणाली का एक प्रमुख घटक और मार्क VI टरबाइन नियंत्रण प्रणाली का हिस्सा है।
औद्योगिक नियंत्रण वातावरण के लिए डिज़ाइन किया गया, यह JP1 इंटरलॉक बाईपास सुविधा के माध्यम से इंटरलॉक सिस्टम के अस्थायी ओवरराइडिंग को सक्षम करता है,कुछ इंटरलॉक स्थितियों में विशिष्ट संचालन की सुविधाएक कॉम्पैक्ट पीसीबी के रूप में, यह नियंत्रण सेटअप में निर्बाध रूप से एकीकृत होता है, गैस, भाप और पवन टरबाइन ड्राइव असेंबली के कुशल और लचीले संचालन का समर्थन करता है।

विशेषताएं:

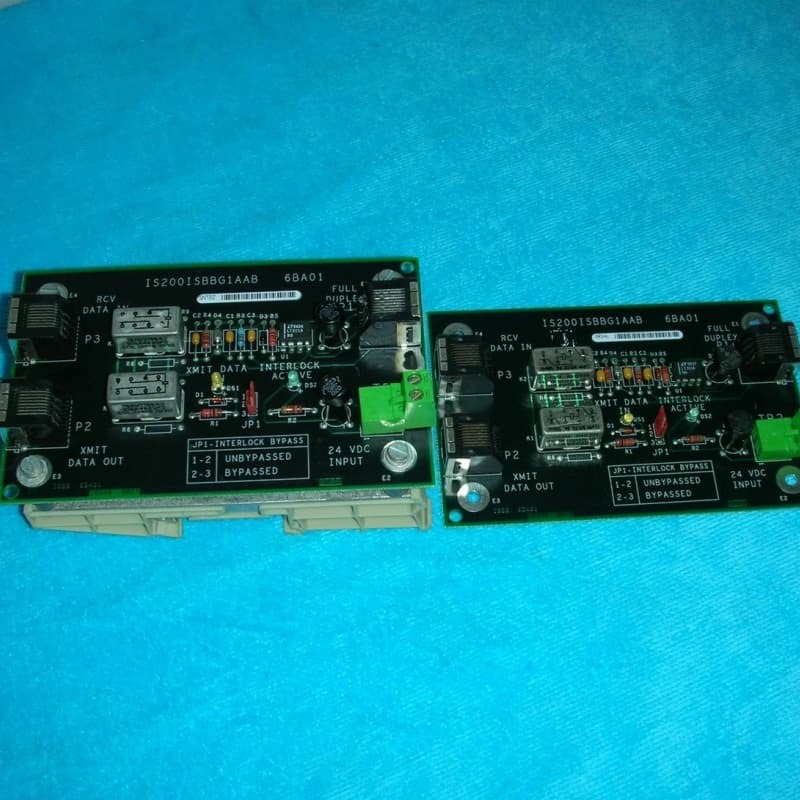

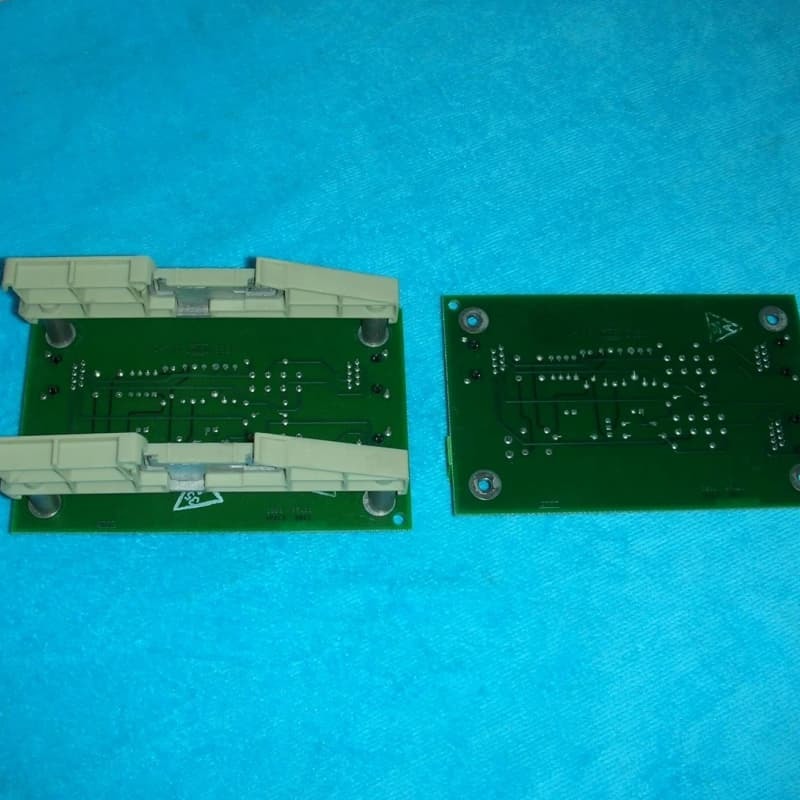

1. कॉम्पैक्ट और डीआईएन रेल-माउंटेबल: डीआईएन रेल माउंटिंग (स्क्रू के माध्यम से सुरक्षित) के साथ छोटा फॉर्म फैक्टर, अंतरिक्ष-प्रतिबंधित वातावरण के लिए उपयुक्त; छेद के चारों ओर प्रवाहकीय सामग्री ग्राउंडिंग सुनिश्चित करती है।

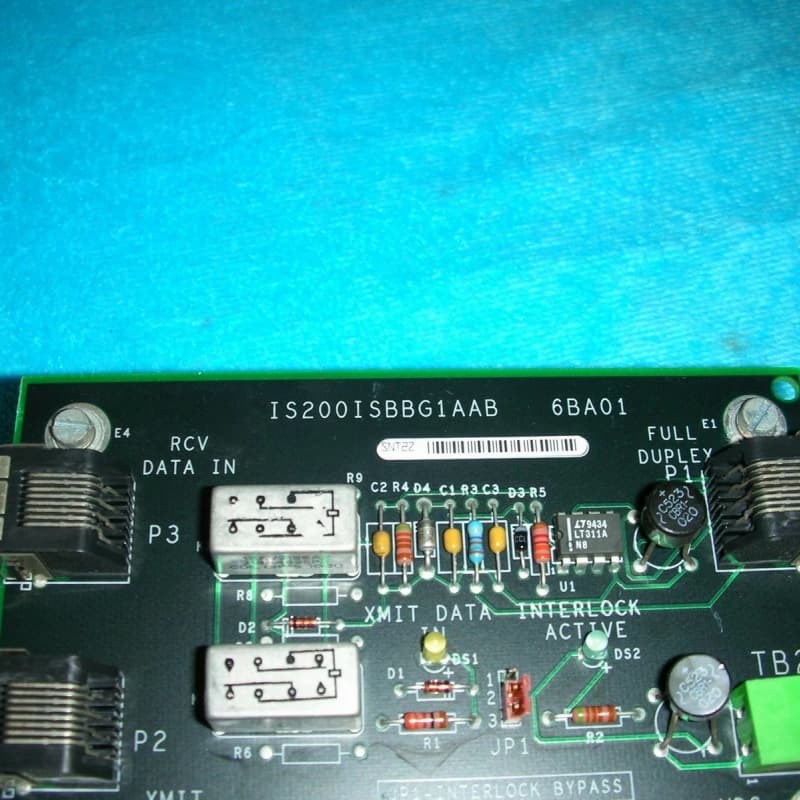

2. कनेक्टर विन्यास: 3 प्लग सहित 4 कनेक्टर, जिनमें से P1 पूर्ण डुप्लेक्स है, P2 XMIT डेटा आउटपुट है, P3 आरसीवी डेटा इनपुट से संबंधित है,और 1 टर्मिनल ब्लॉक डेटा विनिमय और बिजली आपूर्ति के लिए P4/24 वीडीसी इनपुट.

3.जंपर और संकेतक: जंपर की स्थिति का स्पष्ट लेबलिंग; निगरानी के लिए 2 एलईडी, जो एक्सएमआईटी डेटा के लिए पीला, इंटरलॉक स्थिति के लिए हरा है।

4एकीकृत घटक: इसमें 200 एनएस प्रतिक्रिया समय वोल्टेज तुलनाकर्ता, रिले, प्रतिरोधक, संधारित्र और स्थिर प्रदर्शन के लिए डायोड शामिल हैं।

5सुरक्षित कनेक्शनः पेंच कनेक्शन के साथ P4 टर्मिनल पट्टी विश्वसनीय बाहरी वायरिंग लिंक सुनिश्चित करती है।
