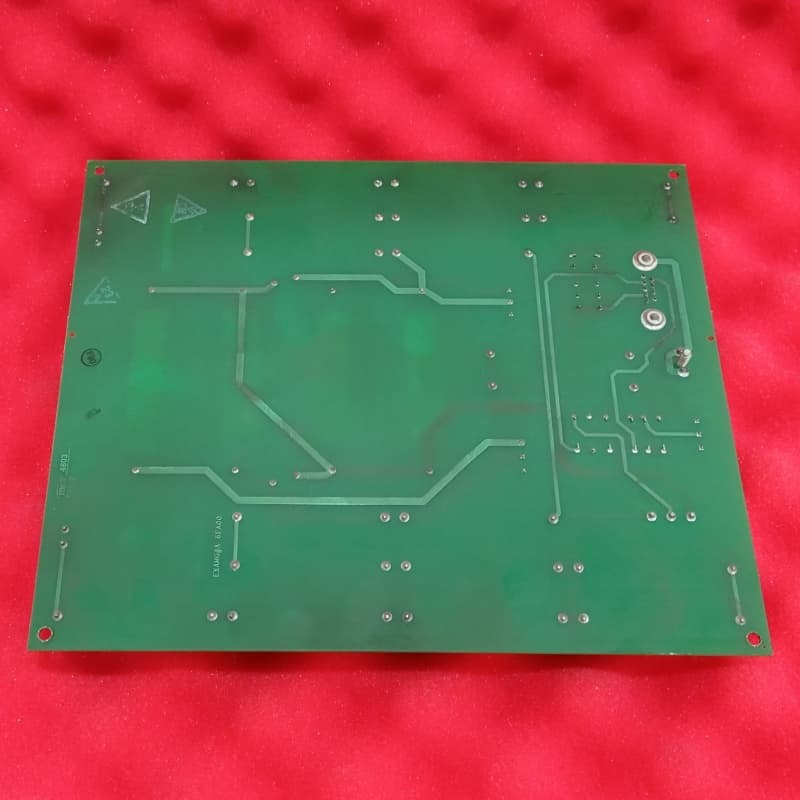

GE IS200EXAMG1AAB एक्साइटर एटेन्यूएशन मॉड्यूल

IS200EXAMG1AAB एक उत्तेजना क्षीणन मॉड्यूल है जिसे जनरल इलेक्ट्रिक (GE) द्वारा डिज़ाइन और निर्मित किया गया है। यह EX2100 श्रृंखला से संबंधित है और इसका उपयोग उत्तेजना टरबाइन नियंत्रण प्रणालियों में किया जाता है। यह EX2100 उत्तेजना नियंत्रण प्रणाली की ग्राउंडिंग डिटेक्शन प्रणाली बनाने के लिए उत्तेजना ग्राउंडिंग डिटेक्शन मॉड्यूल के साथ काम करता है। इसे सहायक कैबिनेट के उच्च वोल्टेज इंटरफ़ेस (HVI) मॉड्यूल में स्थापित किया गया है ताकि ब्रिज उच्च वोल्टेज को कम किया जा सके और फील्डबस और EGDM के बीच क्षीणन प्रदान किया जा सके।

• कनेक्शन और कॉन्फ़िगरेशन: 9-पिन केबल के माध्यम से उत्तेजना पावर बैकप्लेन (EPBP) से कनेक्ट करें, और EGDM 96-पिन P2 कनेक्टर के माध्यम से EPBP से जुड़ा है। सिंगल मॉड्यूल सिंप्लेक्स और TMR कॉन्फ़िगरेशन के लिए उपयुक्त है, और कनेक्शन विधि समान है।
• वोल्टेज रेंज: 125-1000V डीसी के फील्ड वोल्टेज (Vbus + और Vbus−) और 120-1300V एसी आरएमएस के एसी लाइन वोल्टेज का समर्थन करता है।

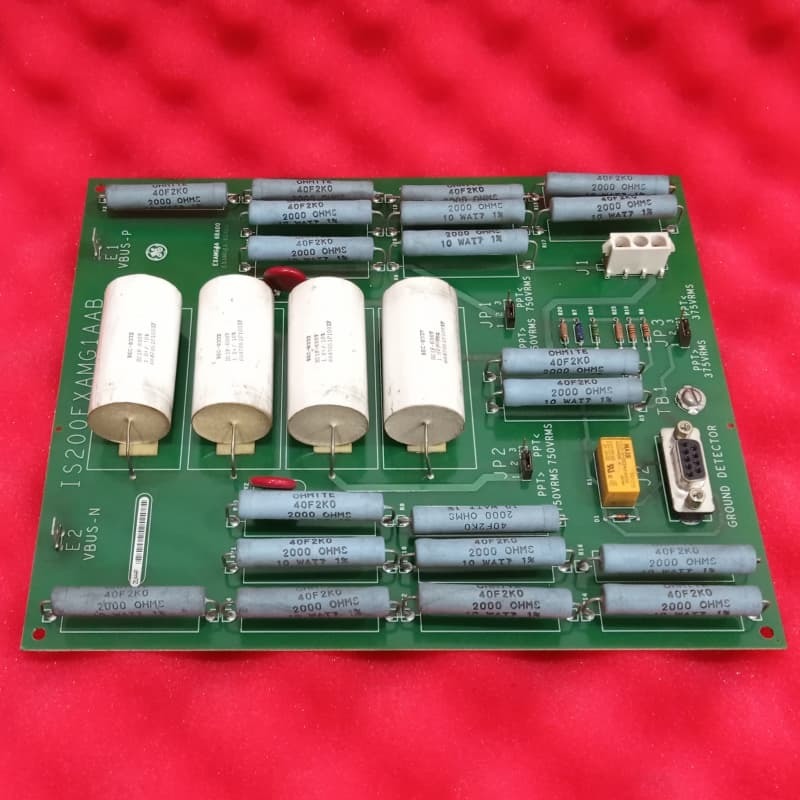

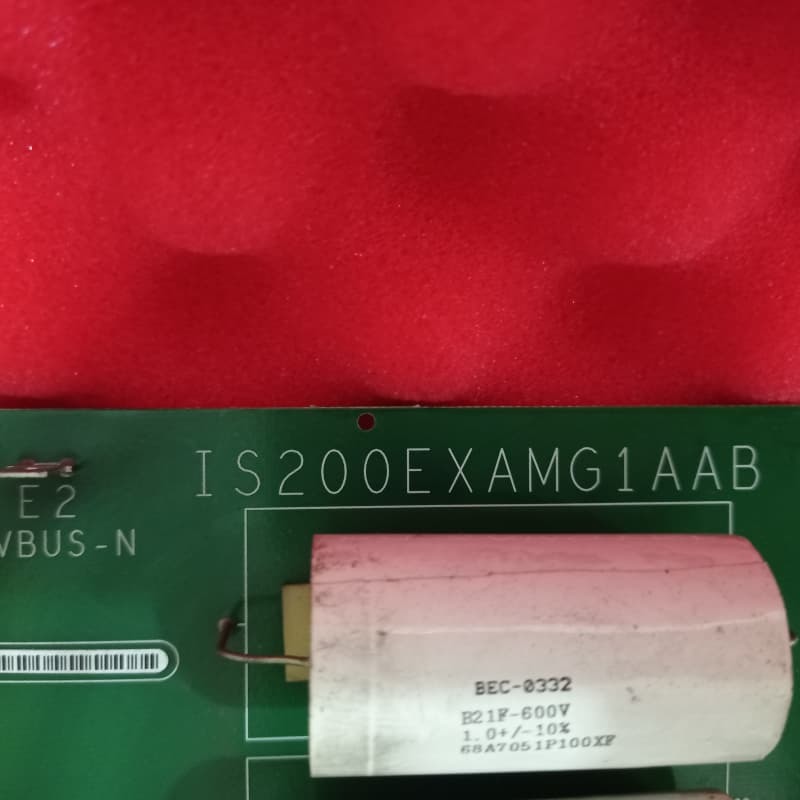

• फिल्टर कैपेसिटर: जम्पर JP1 और JP2 द्वारा दो फिल्टर कैपेसिटर का चयन किया जा सकता है, जो क्रमशः 750V आरएमएस से कम और 750V आरएमएस से अधिक PPT वोल्टेज के लिए उपयुक्त हैं।
• कार्यात्मक सहयोग: EGDM EXAM पर रिले को नियंत्रित करके फील्ड ग्राउंड टेस्ट और मास्टर चयन का प्रबंधन करता है। रिले डिफ़ॉल्ट रूप से डी-एनर्जाइज़्ड है और TMR नियंत्रण के M1 भाग को फीडबैक देता है; जब ऊर्जावान होता है, तो यह M2 भाग को फीडबैक देता है।
• TMR कॉन्फ़िगरेशन: तीन EGDMs को क्रमशः नियंत्रक, मास्टर 1 और मास्टर 2 के रूप में सेट किया गया है, और EPBP के 96-पिन P2 कनेक्टर के माध्यम से स्वचालित रूप से कॉन्फ़िगर किया गया है। DSPX बोर्ड EGDM C को मास्टर डिवाइस की जानकारी देता है, और EGDM C तदनुसार EXAM रिले स्थिति को नियंत्रित करता है, संबंधित मास्टर डिवाइस के सिग्नल जनरेटर को सक्रिय करता है और परीक्षण कमांड स्रोत का चयन करता है। मास्टर डिवाइस डिटेक्शन रेसिस्टर को EXAM को 50V AC स्क्वायर वेव सिग्नल भेजता है।
