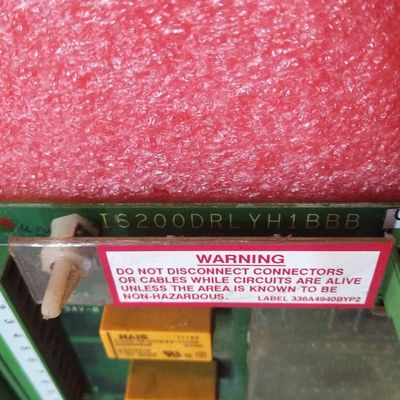

जीई आईएस200डीआरएलवाईएच1बी मार्क VI रिले आउटपुट टर्मिनल बोर्ड

उत्पाद का वर्णन:

जीई IS200DRLYH1B रिले आउटपुट टर्मिनल बोर्ड है जो मार्क VI श्रृंखला का हिस्सा है। यह औद्योगिक नियंत्रण प्रणालियों में रिले आधारित आउटपुट कनेक्शन को सुविधाजनक बनाता है,बाहरी उपकरणों के लिए स्विच किए गए संकेतों को प्रेषित करने के लिए नियंत्रकों के साथ संभावित इंटरफ़ेस.

एक टर्मिनल बोर्ड के रूप में, यह संभवतः सुरक्षित वायरिंग के लिए रिले टर्मिनलों को रखता है, विभिन्न परिधीय उपकरणों के नियंत्रण को सक्षम करता है। विश्वसनीयता के लिए डिज़ाइन किया गया, यह जीई के नियंत्रण वास्तुकला में एकीकृत होता है,प्रणाली के आउटपुट कार्यक्षमता का समर्थन.

इसकी भूमिका नियंत्रण संकेतों को रिले के माध्यम से कार्रवाई योग्य आउटपुट में अनुवाद करने में महत्वपूर्ण है, जो औद्योगिक सेटिंग्स में कुशल संचालन सुनिश्चित करता है जहां मार्क VI सिस्टम तैनात किए जाते हैं।

विशेषताएं:

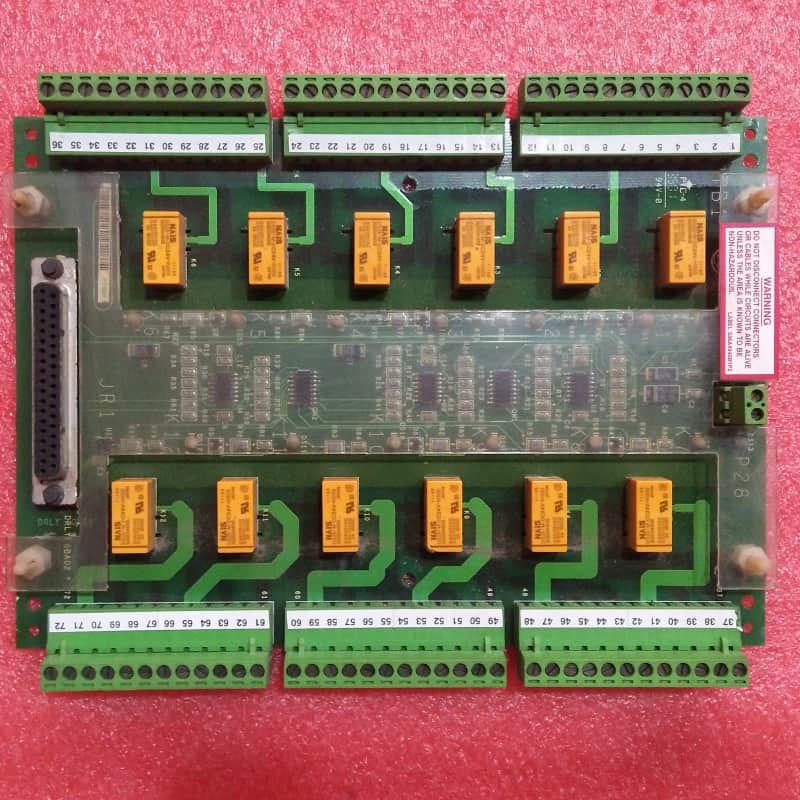

IS200DRLYH1B, स्पीडट्रॉनिक गैस टरबाइन सिस्टम के लिए एक जीई मार्क VI सीरीज रिले आउटपुट टर्मिनल बोर्ड, 12 फॉर्म-सी सूखी संपर्क रिले के साथ एक सरल, दीवार-माउंटेड (गैर-डीआईएन-रेल) बोर्ड है।यह एक एकल केबल के माध्यम से वीसीसीसी/वीसीआरसी/वीटीयूआर बोर्डों से जुड़ा हुआ है, बड़े TRLY बोर्डों के समान 37-पिन कनेक्टर का उपयोग करते हैं। दो इकाइयां 24 आउटपुट के लिए जोड़ी बना सकती हैं।

एच1बी संस्करण के रूप में, यह यूएल क्लास I, डिवीजन 2 खतरनाक स्थानों (एच1ए की तुलना में कम शक्ति) के लिए उपयुक्त है। इसमें सोलेनोइड शक्ति, ऑनबोर्ड दमन और रिले निगरानी का अभाव है।रिले I/O बोर्डों से 28V DC प्राप्त करते हैं (हरी एलईडी संकेतक), पीले एल ई डी के साथ कॉइल वोल्टेज दिखाता है. वे डिफ़ॉल्ट रूप से डि-ऊर्जा जब डिस्कनेक्ट किया जाता है.

तकनीकी मापदंडः

अनुप्रयोग:

जीई टरबाइन कंट्रोल डिवाइस विभिन्न अनुप्रयोगों और परिदृश्यों के लिए उपयुक्त है। यह आमतौर पर बिजली संयंत्रों, तेल शोधन संयंत्रों और रासायनिक प्रसंस्करण संयंत्रों में उपयोग किया जाता है।यह उपकरण टरबाइनों के सुचारू संचालन और प्रदर्शन को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है, जिससे यह किसी भी औद्योगिक प्रतिष्ठान के लिए एक आवश्यक घटक बन जाता है।
